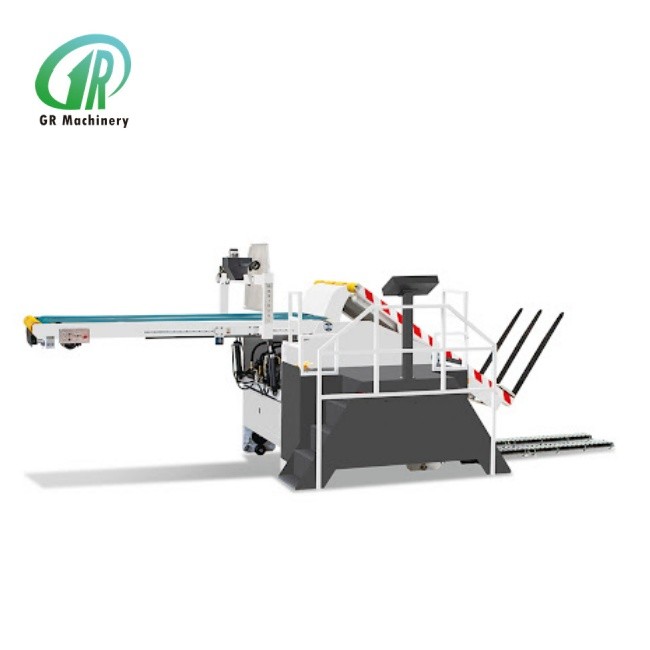

Modello produttivo 1228 Prefeeder completamente automatico

Modello 1228 Macchina di prealimentazione completamente automatica

Specifiche meccaniche:

1. Dimensioni massime di carta: 1200x2800mm

2- Dimensioni minime di carta: 260x755mm

3. Altezza massima di caricamento della carta: 2000 mm

4Peso massimo della carta: 1200 kg

5. velocità massima di alimentazione della carta:

(spessore del cartone inferiore a 4 mm ≥ 420 fogli/minuto)

(spessore del cartone inferiore a 8 mm ≥ 300 fogli/minuto)

6Requisiti di velocità massima:

a. altezza di caricamento della carta > 1600 mm o superiore.

b. Il numero di pile di carta per tavola deve essere in una singola pila.

c. Requisiti di piegatura del cartone: 5% nella direzione della larghezza della carta (1000 mm consente una piegatura entro 50 mm).

d. La superficie di stampa del cartone deve essere sullo stesso lato.

e. Almeno un foglio di carta deve essere tenuto in attesa sul binario di alimentazione all'estremità anteriore della forchetta del fornitoio di carta.

7. Forchetta di cambio motore idraulico a motore inverso

8. Trasporto orizzontale potenza di sollevamento azionamento idraulico

9Metodo di alimentazione della carta: singola pila

10- Metodo di alimentazione della carta: logistica elettrica (fissa a terra)

11- Un clic su ordini e funzioni di memoria.

12Funzione di standby idraulica (standby automatico oltre il tempo impostato)

13. regolazione dell'interfaccia uomo-macchina dei parametri pertinenti.

14La visualizzazione anormale del testo può essere eliminata facilmente e rapidamente.

15Il serbatoio di carburante e' a prova di urti.

Istruzioni di configurazione principali:

1Il nastro trasportatore spedisce il cartone scaricato nella sezione di alimentazione della carta impilata.il cartone è disposto automaticamente in forma di pesce, e viene inviato alla sezione di alimentazione della carta della macchina all-in-one per incollare e inchiodare attraverso la cintura di trasporto orizzontale.

2I dispositivi di allineamento automatico si trovano su entrambi i lati della parte di trasporto impilata e il dispositivo di allineamento può essere regolato elettricamente (colpo di allineamento 100 mm).

3L'estremità anteriore del nastro trasportatore orizzontale è dotata di un dispositivo automatico longitudinale per il tappaggio della carta, che regola la velocità di consegna in funzione della velocità del veicolo.

4L'intera macchina può essere spostata longitudinalmente.

5Il trasporto a nastro trasportatore orizzontale è controllato automaticamente dalla fotoelettricità.

6La logistica dei motori a trascinatore che supporta la macchina completa deve essere fornita dalla fabbrica di attrezzature.

7Controllo del computer a touch screen.

Punti tecnici:

1Controllo e interfaccia intelligente:

a. Controllare digitalmente il movimento delle dimensioni dell'ordine di sostituzione per garantire la precisione di regolazione.

b. Questa macchina può essere collegata al sistema di gestione della produzione per l'attracco intelligente e l'adeguamento automatico degli ordini.

2. dotati di una parte di trasporto orizzontale:

a. Il telaio del trasportatore orizzontale ha una funzione telescopica ed è regolato automaticamente da un servocontrollo.

3. dotato di un meccanismo di sollevamento della piattaforma:

a. La piattaforma ha una funzione di oscillazione su e giù per evitare che il cartone si blocchi a causa di un grande vuoto durante il primo ciclo di alimentazione della carta dopo l'adeguamento dell'ordine.

b. Il dispositivo di tracciamento dell'oscillazione è controllato automaticamente da radio e televisione.

4. La forchetta di cambio è di tipo forchetta dentale:

a. La fabbrica fornisce autonomamente il supporto logistico per le motrici elettriche (fisse a terra)

5. Dispositivo di allineamento mobile integrato in cornici:

a. La macchina è dotata di un dispositivo frontale per tirare il cartone impilato in un pesce

forma a scala per facilitare l'ingresso continuo di cartone nella sezione di alimentazione della carta.

b. Il dispositivo di arresto anteriore è un tipo di portiere che si muove avanti e indietro, con una struttura ragionevole e compatta e una facile regolazione.

c. Su entrambi i lati del deflettore anteriore viene aggiunta una funzione di scatto a doppio lato per accoppiare il cartone impilato nella sezione di stoccaggio della carta.il cartone aggiunto orizzontalmente diventa squame di pesce e viene trasportato in modo ordinato nella sezione di alimentazione della carta.

6. sollevamento della forchetta:il sollevamento e il ribassamento della forchetta sono controllati da un servomotore indipendente

Elenco delle macchine di outsourcing principali:

1Sistema idraulico:

a. Marca del serbatoio di carburante ---FQS

b. Potenza dell'unità idraulica ---11 CV

c. Metodo di raffreddamento a pressione di olio --- raffreddamento ad aria

d. Valvole solenoidi idrauliche di marca ---Yuken (YUKEN, Giappone)

e. Marca della bombola --- FQS

f. Capacità del serbatoio ---200L

2Sistema di controllo elettronico:

a. marchio PLC ---Panasonic

b. Interfaccia di funzionamento ---interfaccia uomo-macchina (modalità touch)

c. Testo dell'indicazione del punto di guasto

d. Marca del componente di controllo --- Schneider

3.Accessori:

a. Righe guida lineari --- argento

b. Motore riduttore del motore ---Shengbang

c. convertitore di frequenza --- Delta

d.Parte originale pneumatica --- Airtac

e. interruttore di prossimità, interruttore fotoelettrico --- Omron/Autonics

f. Servomotore ---Yaskawa, Giappone
