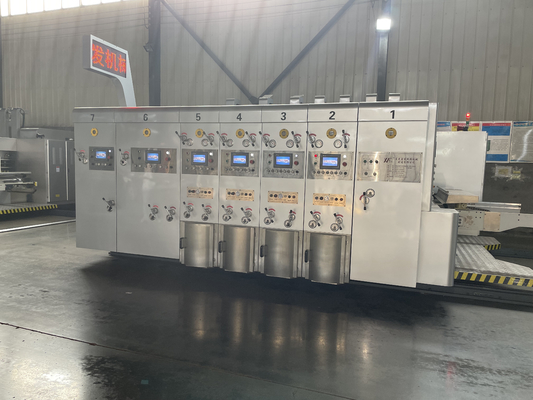

GYM-A 1628 Stampa a tre colori Stozzatrice e fustellatrice

Ⅰ.Parte dell'alimentatore:

1. Alimentatore del bordo anteriore:

1) Sistema di alimentazione del bordo anteriore tipo ruote a quattro file, funzionamento facile, alta precisione.

2) Le ruote con bordo anteriore adottano il marchio Maxdura di Taiwan, durevole e resistente all'usura.

3) Ventola da 7,5 kW, alimentazione carta ausiliaria aspirazione aria, in base al grado di flessione della scheda, volume d'aria regolabile per garantire un'alimentazione regolare della carta.La frequenza variabile controlla il volume d'aria.

4) Le posizioni dei deflettori sinistro e destro sono regolate elettricamente dall'asta a vite, comoda e veloce da regolare.La posizione del gioco superiore e inferiore del deflettore anteriore viene regolata manualmente separatamente.

5) Con la funzione di alimentazione a salto, scegliere la funzione di alimentazione a salto in base alle esigenze per garantire la lavorazione di pannelli di grandi dimensioni.Il sollevamento e la caduta della carta adottano il cilindro per spingere rapidamente l'azione e risparmiare fatica.

6) La macchina host adotta il controllo della conversione di frequenza per l'avvio della macchina, funziona senza intoppi e può risparmiare il 30% di energia.

7) Dotato dell'interruttore di controllo dell'interblocco che è collegato all'unità di fustellatura, per realizzare l'arresto urgente, interrompere l'alimentazione o riprendere l'alimentazione, la marcia avanti e indietro, la corsa di fase di ciascuna unità e un'operazione più umanizzata.

8) La cornice di carta posteriore può controllare elettricamente il movimento di posizione, accelerare la regolazione.

9) Dispositivo di rimozione della polvere: dotato di spazzola di alta qualità e ventola di rimozione della polvere da 4kw, può rimuovere le impurità sulla superficie di stampa del cartone in grandi quantità e migliorare la qualità di stampa.

10) Regolazione manuale della posizione del deflettore posteriore.

11) Contatore di alimentazione della carta, impostare e visualizzare la quantità di produzione.

2 .Separazione e combinazione di unità.

1) Separazione e combinazione dell'unità di controllo elettrica con un campanello d'allarme, e l'allarme suonerà continuamente durante il viaggio in movimento per garantire la sicurezza degli operatori.

2) l'albero di trasmissione è dotato di una frizione di sicurezza per evitare danni alla macchina dovuti a malfunzionamenti (quando la macchina non è bloccata, la macchina host non può iniziare a funzionare).

3) Dispositivo di interblocco pneumatico.

4) Dispositivo di protezione avviamento motore host.

3. Rullo di alimentazione carta

1) Il diametro esterno è di 155 mm.

2) Tubo in acciaio senza saldatura, rivestito in gomma resistente all'usura e correzione bilanciata.

3) Il diametro del rullo goffratore di alimentazione inferiore è di 155 mm e la cromatura.

4) Il gioco dei rulli di alimentazione della carta è regolato manualmente dal corpo dell'ingranaggio a vite senza fine autobloccante bipolare e il gioco è regolato da un ingranaggio eccentrico, contrassegnato da una scala.

4. Torna automaticamente al dispositivo zero

1) L'unità di alimentazione e l'unità di stampa vengono automaticamente azzerate.

2) In generale, il cartone è dotato di un dispositivo di azzeramento automatico, che può essere regolato nella posizione corretta mediante due pezzi di cartone da stampa di prova, per ridurre lo spreco di cartone.

Ⅱ.Unità di stampa

1. Rullo di stampa

1) Il diametro esterno di 410 mm.

2) Materiale in lamiera d'acciaio, rettifica superficiale, cromatura dura.

3) Correzione dell'equilibrio, funzionamento regolare.

4) Rullo fisso della ruota a cricchetto che installa la lastra di stampa.

5) Si applica l'intera scanalatura della piastra di formato, adatta per la versione sospesa da 9 mm.

6) Caricare e scaricare il piatto di stampa, fare giri positivi e negativi tramite interruttore elettrico a pedale.

7) Regolazione manuale trasversale del rullo di stampa, la gamma di 2-5 mm.

1. Rullo pressore di stampa

1) Il diametro esterno è di 175 mm.

2) Rettifica superficiale del tubo d'acciaio, cromatura dura.

3) Correzione dell'equilibrio, funzionamento regolare.

4) Lo spazio del rullo della macchina da stampa viene regolato manualmente dal corpo dell'ingranaggio a vite senza fine autobloccante bipolare e lo spazio viene regolato da un ingranaggio eccentrico, contrassegnato da una scala.

2. Anilox in acciaio (prodotto dalla società Haili della provincia di Jiangsu)

1) Il diametro esterno di 215 mm.

2) La superficie del tubo d'acciaio adotta un processo di cromatura avanzato, che è duro, liscio e resistente all'usura.

3) Il punto è coerente e l'inchiostro è uniforme.

4) Prolungare la durata della lastra di stampa e rullo di gomma.

5) La voluta autobloccante bipolare viene adottata per regolare manualmente il gioco del rullo anilox e il manicotto eccentrico in acciaio viene utilizzato per regolare il gioco e la scala è contrassegnata.

3. Rullo in gomma

1) Il diametro esterno è di 205 mm.(realizzato da jizhou chunfeng.)

2) La superficie del tubo d'acciaio è ricoperta di gomma resistente all'usura.

3) Rettifica speciale in rullo di gomma, buon effetto di trasferimento dell'inchiostro.

4) Il corpo dell'ingranaggio a vite senza fine autobloccante bipolare viene adottato per regolare manualmente il gioco tra anilox e rullo di gomma e l'ingranaggio eccentrico viene utilizzato per regolare il gioco e la scala è contrassegnata.

4. Rullo guida carta superiore e inferiore

1) Rullo superiore: diametro esterno 86 mm, tubo senza saldatura, con quattro ruote di carta.

2) Rullo inferiore: diametro esterno 155 mm, tubo in acciaio senza saldatura, rettifica superficiale, cromatura dura.

3) Il gioco dei rulli di alimentazione della carta è regolato manualmente dal corpo dell'ingranaggio a vite senza fine autobloccante bipolare e il gioco è regolato da un ingranaggio eccentrico, contrassegnato da una scala.

5. Dispositivo di regolazione della fase

1) Struttura dell'ingranaggio planetario.

2) La fase di stampa adotta la regolazione elettrica digitale a 360 gradi del microcomputer LCD.(regolabile per funzionamento e arresto).

3) Posizione laterale manuale, distanza regolabile +/-5mm.

4) Il rullo della lastra di stampa adotta un microcomputer LCD per regolare la fase, che può azzerare e regolare rapidamente la lastra con alta precisione.

6. Sistema di riciclaggio dell'inchiostro

1) Pompa a membrana pneumatica, alimentazione stabile dell'inchiostro, facilità d'uso e manutenzione.

2) Schermo del filtro dell'inchiostro, filtroimpurità.

7. Dispositivo di correzione della fase di stampa

1) Meccanismo freno pneumatico.

2) Quando le unità sono separate o in fase di regolazione, il meccanismo del freno limita la rotazione della macchina, mantiene il punto fisso della posizione originale dell'ingranaggio.

Ⅲ.Slotting Unit (regolazione completa del computer)

1. Viene adottato il touch screen del computer

Tramite PLC e encoder rotativo, è possibile effettuare il rilevamento e la regolazione automatici.Gli ordini di stoccaggio possono essere richiamati.

2. Regolazione completa del computer

Oltre a utilizzare il touch screen del computer, regolare la direzione assiale e l'altezza della scatola di ciascuna sede della taglierina tramite PLC e encoder rotativo.I pulsanti di comando elettrico possono essere utilizzati anche per regolare la direzione assiale di ogni sede fresa e l'altezza della scatola.

3. Regolazione della fase di stozzatura

1) La regolazione della fase di scanalatura adotta il controllo della conversione della frequenza dello schermo commovente PLC e la regolazione elettrica digitale a 360 ° (il movimento e l'arresto possono essere regolati).

2) Dispositivo di impostazione della fase zero per garantire una posizione costante della fessura.

4. Sezione di pre-piegatura

1) Diametro dell'albero di pre-piegatura 110 mm, adottare tubi in acciaio senza saldatura di alta qualità.Rettifica superficiale, correzione dinamica dell'equilibrio, cromatura dura, rotazione regolare.

2) La ruota di pre-piegatura adotta una tecnologia avanzata per migliorare la grande ruota di pre-piegatura, in modo che il cartone non si rompa quando si piega la linea.

5. Sezione della ruota di cordonatura

1) Il diametro del rullo di cordonatura è di 124 mm e viene adottato un tubo in acciaio senza saldatura di alta qualità.Rettifica superficiale, correzione dinamica dell'equilibrio, cromatura dura, rotazione regolare.

2) La ruota di cordonatura adotta una tecnologia avanzata.La ruota superiore è realizzata con colla di resina ad alta durezza e scanalature al centro.Quando si passa la tavola in sincronia con la ruota inferiore, la linea della tavola non si allontana dall'inclinazione.

3) La posizione assiale della ruota di cordonatura, della ruota di pre-cordonatura e del disco della fresa per scanalatura viene regolata automaticamente in modo sincrono tramite la vite a ricircolo di sfere di precisione.

4) La regolazione del rullo inferiore della ruota di cordonatura, del rullo di pre-cordonatura e della lama di scanalatura, la struttura del manicotto di eccentricità regolabile è adottata per rendere la struttura compatta, facile da regolare e posizionamento preciso;

5) La regolazione del gioco del rullo inferiore della ruota di cordonatura, del rullo di pre-cordonatura e della lama di scanalatura viene regolata manualmente dal corpo della ruota elicoidale autobloccante bipolare e il gioco viene regolato dall'ingranaggio eccentrico e contrassegnato con scala.

6. Sede della lama di pre-cordonatura, taglio e fenditura

1) Il diametro del rullo superiore della scanalatura è di 156 mm, tubo d'acciaio senza saldatura, i due tempi di macinazione, la cromatura dura della superficie, movimento uniforme.

2) Il diametro del rullo inferiore della scanalatura è di 156 mm, tubo d'acciaio senza saldatura, i due tempi di macinazione, la cromatura dura della superficie, movimento fluido.

3) Lavorazione meccanica di precisione del disco a lame superiore.

4) Regolazione elettrica della posizione assiale sincrona dei dischi lama fenditrice superiore ed inferiore, della ruota cordonatura, del disco lama fenditura e della ruota precordonatura.

5) Scanalatura delle lame a doppio albero singolo, la regolazione dell'altezza della scatola adotta la struttura di controllo elettrico del dente interno, in modo che l'olio lubrificante non sia facile da contaminare il cartone.E la regolazione dell'altezza della scatola ha un dispositivo elettronico di protezione dalle collisioni, non danneggerà la macchina.

6) Il meccanismo di traslazione della piastra guida adotta il design combinato di vite a ricircolo di sfere di precisione e asse ottico lineare, con movimento flessibile e posizionamento accurato.

7. Meccanismo di regolazione della fase slot

1) Struttura dell'ingranaggio planetario.

2) La fase di stozzatura è controllata da computer e digitale elettrico regolato a 360 ° (movimento e arresto possono essere regolati).

8. Azionare e controllare l'interruttore

Il pannello di controllo è dotato di uno schermo tattile da 6 pollici, che semplifica la regolazione delle dimensioni della scanalatura.

Ⅳ.Unità di fustellatura

1. Ruote di cordonatura

1) Il diametro del rullo è di 110 mm di tubo d'acciaio senza saldatura, attraverso due volte di macinazione, la cromatura dura della superficie, che si muove senza intoppi.

2) Il gioco delle ruote di cordonatura è regolato manualmente dal corpo dell'ingranaggio a vite senza fine autobloccante bipolare e il gioco è regolato da un ingranaggio eccentrico, contrassegnato con scala.

1. Rulli fustellatori

1) Il diametro del rullo di fustellatura inferiore è un rullo di fustellatura standard di 360 mm, realizzato in fusione centrifuga di acciaio legato con rettifica ad alta precisione.È dotato di dispositivo di bloccaggio scanalato.

2) Il diametro del rullo del tappetino in gomma è di 388,9 mm, lavorazione di finitura in acciaio 45 # di alta qualità, correzione dell'equilibrio, cromatura dura.Il tappetino in gomma adotta il marchio Depair dalla Germania: manicotto in gomma poliuretanica resistente con incisione liscia, installazione conveniente e oltre 8 milioni di fustellature.Il rullo del tappetino in gomma adotta dispositivi di movimento meccanico, ogni coltello taglierà in posizioni diverse, prolungando efficacemente la durata del tappetino in gomma, la distanza di movimento è di 30 mm, il dispositivo di compensazione automatica della velocità lineare, fa funzionare il ciclo dis-infinito di fustellatura in direzione circonferenziale , per rendere più uniforme l'usura del tappetino in gomma.quando il diametro del rotolo morbido cambia, la compensazione automatica del tracciamento, senza regolazione manuale, assicura che le dimensioni di ogni lotto di fustellatura dei cartoni siano completamente coerenti e il dispositivo di separazione del rullo di fustellatura sia dotato di un cilindro, quando non si alimenta il cartone e il minimo, i due rulli superiore e inferiore saranno separabili, riducendo l'usura del tappetino in gomma e della lama.Nel frattempo, la durata del tappetino in gomma e del modulo lame è notevolmente estesa.

3) Meccanismo automatico di macinazione del rullo di gomma, riparazione e lucidatura più volte del tappetino di gomma usurato.Il tasso di riutilizzo del tappetino in gomma è stato notevolmente aumentato.La spia di allarme continua a lampeggiare quando il rullo di gomma viene riparato.

4) Sistema di pulizia: l'albero di goffratura anteriore e posteriore viene premuto sul nastro attraverso il motore di decelerazione e lo spreco di carta viene rimosso completamente, in modo che la macchina non sia interessata dall'accumulo di carta di scarto.L'efficienza del lavoro è notevolmente migliorata.

2. Struttura di regolazione della fase dei rulli di fustellatura

1) Struttura dell'ingranaggio planetario.

2) La fase tagliante adotta la regolazione elettrica digitale a 360 gradi del microcomputer dell'affissione a cristalli liquidi.(regolabile per funzionamento e arresto).
