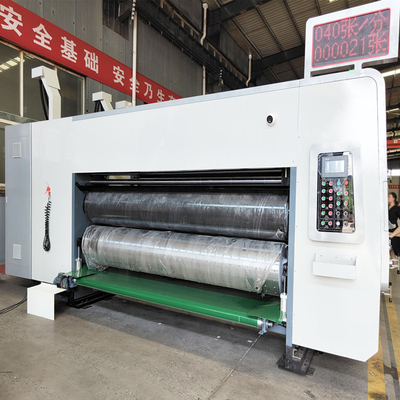

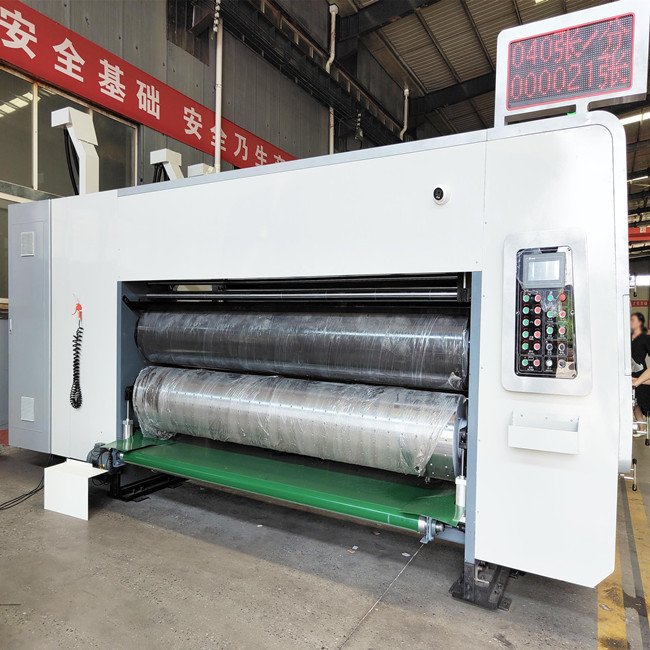

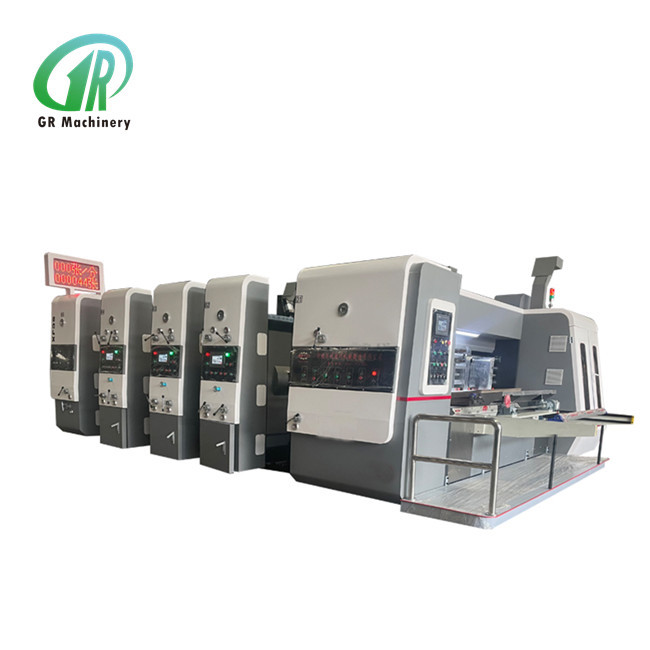

Macchina di taglio a striscia a striscia di stampa a striscia a striscia con coltello a fessura
Unità di stampa
1. Rulli da stampa
1) Il diametro esterno di 410 mm.
2) Materiale di lamiera di acciaio, levigatura superficiale, cromatura dura.
3) Correzione dell'equilibrio, funzionamento regolare.
4) Rulli fissi a ruota a rastrello che installano la piastra di stampa.
5) Si applica la scanalatura a piattaforma intera, adatta per la versione sospesa da 9 mm.
6) Caricare e scaricare la piastra di stampa, fare giri positivi e negativi con interruttore elettrico.
7) Regolazione manuale trasversale del rullo di stampa, gamma 2-5 mm.
2. Imprese di rotelle di stampa
1) Il diametro esterno è di 175 mm.
2) Macinatura della superficie del tubo di acciaio, cromatura dura.
3) Correzione dell'equilibrio, funzionamento regolare.
4) L'intervallo del rullo della macchina da stampa è regolato manualmente da un corpo di ingranaggio a doppio polo autobloccante, e l'intervallo è regolato da un ingranaggio eccentrico, contrassegnato con una bilancia.
3. acciaio anilox
1) Il diametro esterno di 215 mm.
2) La superficie del tubo d'acciaio adotta un processo avanzato di cromatura, che è dura, liscia e resistente all'usura.
3) Il punto è uniforme e l'inchiostro è uniforme.
4) Prolungare la vita utile della piastra di stampa e del rullo di gomma.
5) Per regolare manualmente la franchezza del rullo anilox è utilizzato un volute a doppio polo autobloccante, per regolare la franchezza è utilizzato un manico eccentrico in acciaio e la bilancia è contrassegnata.
4. Rulli di gomma
1) Il diametro esterno è di 205 mm.
2) La superficie del tubo di acciaio è coperta di gomma resistente all'usura.
3) Speciale macinazione in rullo di gomma, buon effetto di trasferimento di inchiostro.
4) Per regolare manualmente la distanza tra anilox e rullo di gomma, viene adottato un corpo di ingranaggi a verme a doppio palo autobloccante e viene utilizzato un ingranaggio eccentrico per regolare la distanza e la bilancia è contrassegnata.
5. Rollo guida di carta superiore e inferiore
1) Rollo superiore: diametro esterno 86 mm, tubo senza cuciture, con quattro ruote di carta.
2) Rulli inferiori: diametro esterno 155 mm, tubo in acciaio senza saldature, levigatura superficiale, cromatura dura.
3) La distanza tra i rulli di alimentazione della carta è regolata manualmente da un corpo di ingranaggi a doppio polo auto-bloccante e la distanza è regolata da un ingranaggio eccentrico, contrassegnato con una bilancia.
6Dispositivo di regolazione di fase
1) Struttura degli ingranaggi planetari.
2) La fase di stampa adotta un microcomputer LCD con regolazione digitale elettrica a 360 gradi (regolabile per funzionamento e arresto).
3) Posizione laterale manuale, distanza regolabile da +/-5 mm.
4) Il rullo della piastra di stampa adotta un microcomputer LCD per regolare la fase, che può ripristinare a zero e regolare la piastra rapidamente con alta precisione.
7Sistema di riciclaggio dell' inchiostro
1) Pompa a diaframma pneumatica, fornitura stabile di inchiostro, facile funzionamento e manutenzione.
2) schermo filtro inchiostro, impurità filtro.
8. Dispositivo di fissazione di fase di stampa
1) Meccanismo di frenatura pneumatico.
2) Quando le unità sono separate o sono in fase di regolazione, il meccanismo di frenatura limita la rotazione della macchina, mantiene il punto fisso della posizione originale dell'ingranaggio.
L'unità di slot (Computer Full Adjustment)
1. Computer touch screen è adottato
Attraverso il PLC e l'encoder rotativo, è possibile effettuare il rilevamento e la regolazione automatici.
2. regolazione completa del computer
Oltre a utilizzare il touch screen del computer, regolare la direzione assiale e l'altezza della scatola di ciascun seggiolino del taglio tramite PLC e encoder rotativo.I pulsanti di controllo elettrici possono anche essere utilizzati per regolare la direzione assiale di ciascun sedile del taglia e l'altezza della scatola.
3. regolazione della fase di slot
1) La regolazione della fase di slot utilizza il controllo della conversione della frequenza su schermo touch PLC e la regolazione digitale elettrica a 360° (il movimento e l'arresto possono essere regolati).
2) Dispositivo di impostazione di fase zero per assicurare una posizione uniforme degli slot.
4. Sezione pre-aumento
1) diametro dell'albero 110 mm pre-aumento, adottare tubi in acciaio senza saldature di alta qualità.
2) La ruota di pre-crescita adotta una tecnologia avanzata per migliorare la grande ruota di pre-crescita, in modo che il cartone non si rompa quando si piega la linea.
5. Sezione della ruota pieghevole
1) Il diametro del rullo di piegatura è di 124 mm e viene adottato un tubo di acciaio senza saldature di alta qualità.
2) La ruota di piegatura adotta una tecnologia avanzata. La ruota superiore è fatta di colla di resina ad alta durezza e scanalature al centro.la linea della tavola non si allontana dalla pendenza.
3) La posizione assiale della ruota di piegatura, della ruota di prepiegatura e del disco di taglio è regolata automaticamente e in modo sincrono tramite la vite a sfera di precisione.
4) La regolazione del rullo inferiore della ruota di piegatura, il rullo pre-piegatore e la lama di slot, la struttura della manica di eccentricità regolabile è adottata per rendere la struttura compatta,facile da regolare e posizionamento preciso;
5) La regolazione della distanza inferiore tra i rulli della ruota di piegatura, del rullo di pre-piegatura e della lama di chiusura è regolata manualmente dal corpo della ruota a vermi auto-bloccante a doppio polo.e la distanza libera è regolata da un ingranaggio eccentrico e contrassegnata con una scala.
6. pre-acresciamento, taglio e inserimento di fessure per lame
1) Il diametro del rullo superiore dello slotting è di 156 mm, tubo in acciaio senza cuciture, due volte di rettifica, la superficie è ricoperta di cromo duro, si muove senza intoppi.
2) Il diametro inferiore del rullo dello slotting è di 156 mm, tubo in acciaio senza cuciture, due volte di rettifica, la superficie è ricoperta di cromo duro, si muove senza intoppi.
3) La lavorazione di precisione del disco della lama di apertura superiore.
4) Regolazione elettrica della posizione assiale sincrona dei dischi della lama, della ruota di piegatura, del disco del coltello e della ruota di prepiegatura.
5) Slitta a singolo albero a doppia lama, la regolazione dell'altezza della scatola adotta la struttura di controllo elettrico dei denti interni, in modo che l'olio lubrificante non sia facile contaminare il cartone.E la regolazione dell' altezza della scatola ha un dispositivo elettronico di protezione dalle collisioni, non danneggerà la macchina.
6) Il meccanismo di traverso della piastra guida adotta il design combinato di una vite a sfera di precisione e di un asse ottico lineare, con movimento flessibile e posizionamento preciso.
7Meccanismo di regolazione delle fasi di slot
1) Struttura degli ingranaggi planetari.
2) La fase di slot è controllata da un computer ed è regolabile a 360° (il movimento e l'arresto possono essere regolati).
8. Interruttore di comando e controllo
Il pannello di controllo è dotato di un touch screen da 6 pollici, che consente di regolare facilmente le dimensioni delle fessure.
Unità di taglio a stampo
1. ruote pieghevoli
1) Il diametro del rullo è di 110 mm tubo in acciaio senza cuciture, attraverso due volte di macinazione, la superficie di cromo duro rivestimento, in movimento senza intoppi.
2) La distanza tra le ruote di piegatura è regolata manualmente da un corpo di ingranaggi a doppio polo autobloccante, e la distanza tra le ruote di piegatura è regolata da un ingranaggio eccentrico, contrassegnato con una bilancia.
2. Rollatori per taglio a stampo
1) Il diametro del rullo di taglio a stampo inferiore è di 360 mm di rullo di taglio a stampo standard, che è realizzato in fusione centrifuga in acciaio legato con macinazione ad alta precisione.È dotato di fissaggio di fissaggio a scanalatura.
2) Il diametro del rullo del tappetino di gomma è di 388,9 mm, lavorazione di finitura in acciaio 45 # di alta qualità, correzione dell'equilibrio, cromatura dura.Il tappetino di gomma adotta il marchio Depair dalla Germania - manica di gomma di poliuretano resistente con incisione liscia, comodo installazione e più di 8 milioni di volte di taglio a stampo.prolungare efficacemente la durata di vita del tappeto di gomma, la distanza di movimento è di 30 mm, dispositivo di compensazione automatica della velocità lineare, rendere il taglio della lamina di taglio a circuito infinito in direzione circonferenziale, per rendere l'usura del tappetino di gomma più uniforme.quando il diametro del rotolo morbido cambia, la compensazione automatica di tracciamento, senza regolazione manuale, garantisce che la dimensione di ciascun lotto di cartoni, tagliati a stampo, sia completamente uniforme,e il dispositivo di separazione dei rulli a taglio a stampo è dotato di un cilindro, quando non si alimenta di cartone e a vuoto, i due rotoli superiore e inferiore saranno separabili, riducendo l'usura del tappeto di gomma e della lama.la durata di vita del modulo di tappeto e lame di gomma è notevolmente prolungata.
3) Meccanismo automatico di rottura del rullo di gomma, riparazione e lucidatura del tappeto di gomma usato più volte.La lampada di allarme continua a lampeggiare quando il rotolo di gomma viene riparato.
4) Sistema di pulizia: l'albero di rilievo anteriore e posteriore viene premuto sulla cintura attraverso il motore di decelerazione e i rifiuti di carta vengono completamente rimossi;in modo che la macchina non sia influenzata dall'accumulo di carta di scartoL'efficienza del lavoro è notevolmente migliorata.
3. Struttura di regolazione di fase dei rulli di taglio a stampo
1) Struttura degli ingranaggi planetari.
2) La fase di taglio a stampo adotta un microcomputer LCD a regolazione digitale elettrica a 360 gradi (regolabile per il funzionamento e l' arresto).
