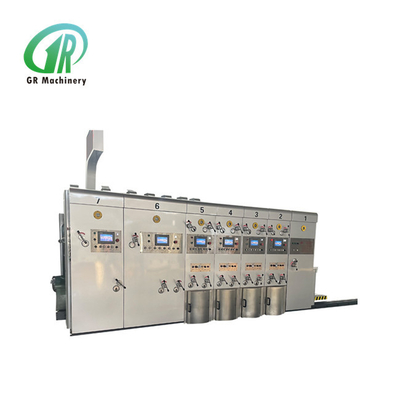

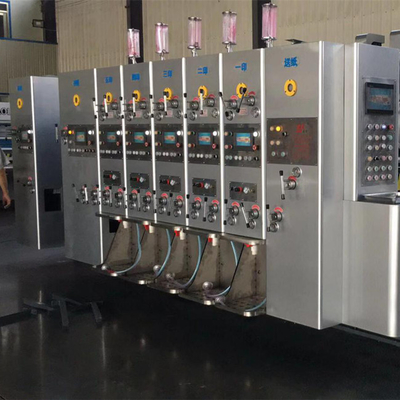

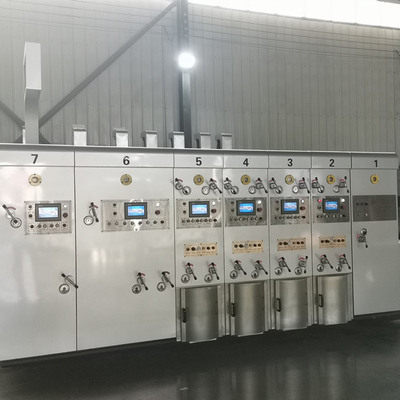

Stampatrice ondulata automatizzata di Flexo del cartone di 4 colori che scanala tagliare

Fustellatura automatica della macchina da stampa flessografica per cartone ondulato a 4 colori

Descrizione del prodotto:

Parte dell'alimentatore:

1. Alimentatore del bordo anteriore:
1) Sistema di alimentazione del bordo anteriore del tipo a quattro ruote, funzionamento facile, alta precisione.
2) Le ruote all'avanguardia adottano il marchio Maxdura di Taiwan, durevole e resistente all'usura.
3) Ventola da 7,5 kW, alimentazione carta ausiliaria con aspirazione dell'aria, in base al grado di flessione del pannello, volume d'aria regolabile per garantire un'alimentazione regolare della carta. La frequenza variabile controlla il volume dell'aria.
4) Le posizioni dei deflettori sinistro e destro sono regolate elettricamente dall'asta a vite, che è comoda e veloce da regolare. La posizione del gioco superiore e inferiore del deflettore anteriore viene regolata manualmente separatamente.
5) Con la funzione di alimentazione saltata, scegliere la funzione di alimentazione saltata in base alle esigenze per garantire la lavorazione di pannelli di grandi dimensioni. Il sollevamento e il rilascio della carta adottano un cilindro per spingere rapidamente l'azione e risparmiare fatica.
6) La macchina host adotta il controllo della conversione di frequenza per l'avvio della macchina, funziona senza intoppi e può risparmiare il 30% di energia.
7) Dotato dell'interruttore di controllo di interblocco collegato all'unità di fustellatura, per realizzare arresti urgenti, interrompere l'alimentazione o riprendere l'alimentazione, jog avanti e indietro, jog di fase di ciascuna unità e operazioni più umanizzate.
8) Il telaio di carta posteriore può controllare elettricamente il movimento della posizione, accelerando la regolazione.
9) Dispositivo per la rimozione della polvere: dotato di spazzola di alta qualità e ventola per la rimozione della polvere da 4kw, può rimuovere le impurità sulla superficie di stampa del cartone in grandi quantità e migliorare la qualità di stampa.
10) Regolazione manuale della posizione del deflettore posteriore.
11) Contatore di alimentazione carta, impostazione e visualizzazione della quantità di produzione.

2 . Separazione e combinazione di unità.
1) Separazione e combinazione dell'unità di controllo elettrica con un campanello d'allarme e l'allarme suonerà continuamente durante il viaggio in movimento per garantire la sicurezza degli operatori.
2) L'albero di trasmissione è dotato di una frizione di sicurezza per evitare danni alla macchina dovuti a malfunzionamenti (quando la macchina non è bloccata, la macchina host non può avviare il funzionamento).
3) Dispositivo di interblocco pneumatico.
4) Dispositivo di protezione dall'avviamento del motore host.
3. Rullo di alimentazione della carta
1) Il diametro esterno è 155 mm.
2) Tubo in acciaio senza saldatura, rivestito in gomma resistente all'usura e correzione bilanciata.
3) Il diametro del rullo di goffratura di alimentazione inferiore è di 155 mm e la cromatura.
4) Il gioco dei rulli di alimentazione della carta è regolato manualmente dal corpo dell'ingranaggio a vite senza fine autobloccante bipolare e il gioco è regolato da un ingranaggio eccentrico, contrassegnato con una scala.
4. Ritorno automatico al dispositivo zero
1) L'unità di alimentazione e l'unità di stampa vengono automaticamente ripristinate a zero.
2) In generale, il cartone è dotato di un dispositivo di azzeramento automatico, che può essere regolato nella posizione corretta mediante due pezzi di prova per la stampa del cartone, per ridurre lo spreco di cartone.


Unità di stampa

1. Rullo di stampa
1) Il diametro esterno di 410 mm.
2) Materiale della piastra in acciaio, rettifica superficiale, cromatura dura.
3) Correzione dell'equilibrio, funzionamento regolare.
4) Rullo fisso della ruota a cricchetto che installa la lastra di stampa.
5) Si applica l'intera scanalatura della piastra di formato, adatta per la versione sospesa da 9 mm.
6) Caricare e scaricare la lastra di stampa, effettuare giri positivi e negativi tramite interruttore a pedale elettrico.
7) Regolazione manuale trasversale del rullo di stampa, intervallo di 2-5 mm.
2. Rullo pressore per la stampa
1) Il diametro esterno è 175 mm.
2) Rettifica superficiale del tubo in acciaio, cromatura dura.
3) Correzione dell'equilibrio, funzionamento regolare.
4) La distanza del rullo della macchina da stampa viene regolata manualmente dal corpo dell'ingranaggio a vite senza fine autobloccante bipolare e la distanza viene regolata tramite un ingranaggio eccentrico, contrassegnato con una scala.
3. Anilox in acciaio (prodotto dall'azienda Haili della provincia di Jiangsu)
1) Il diametro esterno di 215 mm.
2) La superficie del tubo in acciaio adotta un processo di cromatura avanzato, che è duro, liscio e resistente all'usura.
3) Il punto è uniforme e l'inchiostro è uniforme.
4) Prolungare la durata della lastra di stampa e del rullo di gomma.
5) La voluta autobloccante bipolare viene adottata per regolare manualmente il gioco del rullo anilox e il manicotto eccentrico in acciaio viene utilizzato per regolare il gioco e la scala è contrassegnata.
4. Rullo in gomma
1) Il diametro esterno è 205 mm. (realizzato da Jizhou Chunfeng.)
2) La superficie del tubo d'acciaio è ricoperta di gomma resistente all'usura.
3) Rettifica speciale nel rullo di gomma, buon effetto di trasferimento dell'inchiostro.
4) Il corpo dell'ingranaggio a vite senza fine autobloccante bipolare viene adottato per regolare manualmente il gioco tra anilox e rullo di gomma, mentre l'ingranaggio eccentrico viene utilizzato per regolare il gioco e la scala è contrassegnata.
5. Rullo guida carta superiore e inferiore
1) Rullo superiore: diametro esterno 86 mm, tubo senza saldatura, con quattro ruote di carta.
2) Rullo inferiore: diametro esterno 155 mm, tubo in acciaio senza saldatura, rettifica superficiale, cromatura dura.
3) Il gioco dei rulli di alimentazione della carta è regolato manualmente dal corpo dell'ingranaggio a vite senza fine autobloccante bipolare e il gioco è regolato da un ingranaggio eccentrico, contrassegnato con una scala.
6. Dispositivo di regolazione di fase
1) Struttura dell'ingranaggio planetario.
2) La fase di stampa adotta la regolazione digitale elettrica a 360 gradi del microcomputer LCD. (regolabile per funzionamento e arresto).
3) Posizione laterale manuale, distanza regolabile +/-5mm.
4) Il rullo della lastra di stampa adotta un microcomputer LCD per regolare la fase, che può essere ripristinato a zero e regolare rapidamente la lastra con alta precisione.
7. Sistema di riciclaggio dell'inchiostro
1) Pompa a membrana pneumatica, fornitura stabile di inchiostro, facilità d'uso e manutenzione.
2) Schermo del filtro dell'inchiostro, filtra le impurità.
8. Dispositivo di fissaggio fase di stampa
1) Meccanismo di freno pneumatico.
2) Quando le unità sono separate o nel processo di regolazione di fase, il meccanismo del freno limita la rotazione della macchina, mantiene il punto fisso della posizione originale dell'ingranaggio.


Unità di scanalatura (regolazione completa del computer)

1. Viene adottato il touch screen del computer
Tramite PLC ed encoder rotativo è possibile effettuare il rilevamento e la regolazione automatici. È possibile invocare ordini di stoccaggio.
2. Regolazione completa del computer
Oltre a utilizzare il touch screen del computer, è possibile regolare la direzione assiale e l'altezza della scatola di ciascuna sede della taglierina tramite PLC ed encoder rotativo. I pulsanti di controllo elettrico possono essere utilizzati anche per regolare la direzione assiale di ciascuna sede della taglierina e l'altezza della scatola.
3. Regolazione della fase di scanalatura
1) La regolazione della fase di scanalatura adotta il controllo della conversione di frequenza del touch screen PLC e la regolazione digitale elettrica a 360 ° (il movimento e l'arresto possono essere regolati).
2) Dispositivo di impostazione dello zero di fase per garantire una posizione coerente dello slot.
4. Sezione pre-cordonatura
1) Diametro dell'albero pre-cordonatura 110 mm, adotta un tubo in acciaio senza saldatura di alta qualità. Rettifica superficiale, correzione dell'equilibrio dinamico, cromatura dura, rotazione regolare.
2) La ruota di pre-cordonatura adotta una tecnologia avanzata per migliorare la grande ruota di pre-cordonatura, in modo che il cartone non si rompa quando si piega la linea.
5. Sezione della ruota di cordonatura
1) Il diametro del rullo di cordonatura è di 124 mm e viene adottato un tubo in acciaio senza saldatura di alta qualità. Rettifica superficiale, correzione dell'equilibrio dinamico, cromatura dura, rotazione regolare.
2) La ruota di cordonatura adotta una tecnologia avanzata. La ruota superiore è realizzata con colla in resina ad alta durezza e scanalature al centro. Quando si passa sulla tavola in sincronia con la ruota inferiore, la linea della tavola non si allontana dall'inclinazione.
3) La posizione assiale della ruota di cordonatura, della ruota di pre-cordonatura e del disco della taglierina per scanalatura viene regolata automaticamente in modo sincrono tramite la vite a ricircolo di sfere di precisione.
4) La regolazione del rullo inferiore della ruota di cordonatura, del rullo di pre-cordonatura e della lama di scanalatura, la struttura del manicotto con eccentricità regolabile è adottata per rendere la struttura compatta, facile da regolare e con un posizionamento accurato;
5) La regolazione del gioco del rullo inferiore della ruota di cordonatura, del rullo di pre-cordonatura e della lama di scanalatura è regolata manualmente dal corpo della ruota elicoidale autobloccante bipolare e la distanza è regolata da un ingranaggio eccentrico e contrassegnata con una scala.
6. Sede lama precordonatrice, taglio e stozzatura
1) Il diametro del rullo superiore della scanalatura è di 156 mm, tubo di acciaio senza saldatura, due tempi di rettifica, cromatura dura della superficie, movimento fluido.
2) Il diametro inferiore del rullo di scanalatura è di 156 mm, tubo di acciaio senza saldatura, due tempi di macinazione, cromatura dura della superficie, movimento fluido.
3) Lavorazione di precisione del disco lama asolatore superiore.
4) Regolazione elettrica della posizione assiale sincrona dei dischi lama fenditrice superiore ed inferiore, della ruota cordonatrice, del disco lama fenditrice e della ruota precordonatrice.
5) Scanalatura a doppia lama con albero singolo, la regolazione dell'altezza della scatola adotta la struttura di controllo elettrico del dente interno, in modo che l'olio lubrificante non sia facile da contaminare il cartone. E la regolazione dell'altezza della scatola è dotata di un dispositivo elettronico di protezione anticollisione, che non danneggerà la macchina.
6) Il meccanismo di traslazione della piastra guida adotta il design combinato di vite a ricircolo di sfere di precisione e asse ottico lineare, con movimento flessibile e posizionamento accurato.
7. Meccanismo di regolazione della fase dello slot
1) Struttura dell'ingranaggio planetario.
2) La fase di scanalatura è controllata dal computer e regolata elettricamente digitale a 360° (il movimento e l'arresto possono essere regolati).
8. Interruttore di azionamento e controllo
Il pannello di controllo è dotato di uno schermo tattile da 6 pollici, che semplifica la regolazione delle dimensioni della scanalatura.

Parametro tecnico:

La nostra azienda

 Confezione del prodotto

Domande frequenti:
Q1: Come è la garanzia della macchina?
A: Periodo di garanzia: 12 mesi dalla data di spedizione della macchina. La garanzia non sarà valida se la macchina è soggetta ad uso improprio o danno accidentale o errore dell'operatore. Durante il tempo valido, forniremo pezzi di ricambio. Se hai altre domande, contattaci e ti risponderemo tramite foto e video del prodotto per rendere chiaro ogni dettaglio.
Q2: Che ne dici del servizio post-vendita?
R: 1) TM online 24 ore su 24, contattabile anche via e-mail, skype, wechat, whatsapp, ecc.
2) Per risolvere i problemi con video/immagini.
3) Un anno di garanzia per la sostituzione dei pezzi di ricambio.
Q3: Il pagamento è sicuro per me poiché siamo la prima collaborazione?
A: Possiamo garantire il commercio, che garantirà la ricezione dei tuoi prodotti, accettiamo anche altri metodi di pagamento sicuri come desideri.
Q4: Qual è la quantità minima dell'ordine, puoi inviarmi campioni?
R: La nostra quantità minima è 1 set, poiché il nostro prodotto è un macchinario, è difficile inviarti campioni, se hai domande sui prodotti, non esitare a contattarci per maggiori dettagli, saremo lieti di fornirti ulteriori informazioni come specifiche, video, ecc.
