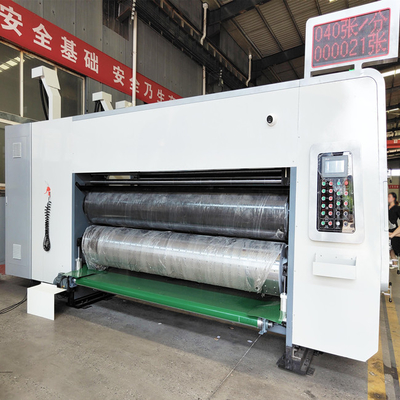

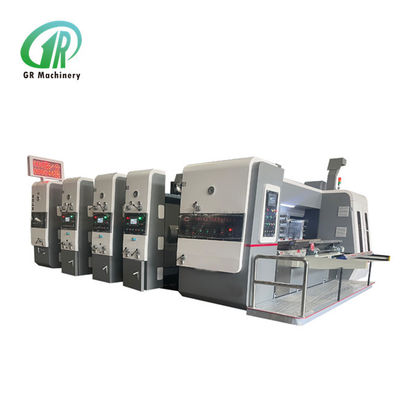

Stampatrice ondulata di Flexo del cartone di 4 colori con la scanalatura del 250pcs/min tagliante

Stampatrice ondulata di Flexo del cartone di 4 colori con la scanalatura tagliare

Descrizione di prodotto:

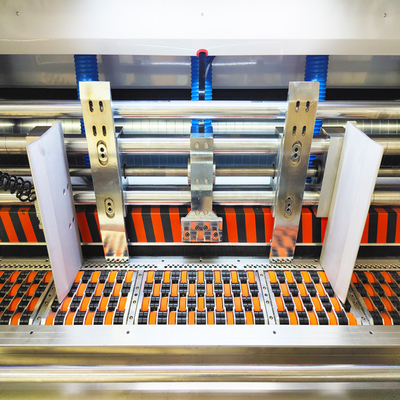

Parte dell'alimentatore:

1. Alimentatore del margine anteriore:
1) un tipo sistema d'alimentazione del margine anteriore, operazione facile, alta precisione di quattro ruote di file.
2) le ruote del margine anteriore adottano la marca di Maxdura da Taiwan, resistente all'uso durevole.
3) 7.5kw fan, alimentazione di carta ausiliaria di aspirazione dell'aria, secondo il grado di piegamento del bordo, volume di aria regolabile per assicurare alimentazione di carta regolare. Controllo di frequenza variabile il volume di aria.
4) le posizioni dei deflettori destri e sinistri sono regolate elettricamente dalla barretta della vite, che è conveniente e rapida da regolare. La posizione di distanza superiore e più bassa del deflettore anteriore è manualmente esclusivamente regolato.
5) con la funzione di alimentazione di salto, scelga la funzione di alimentazione di salto secondo le necessità di assicurare l'elaborazione del bordo grande. Il sollevamento e cadere di carta della carta adottano il cilindro per spingere rapidamente l'azione e per conservare lo sforzo.
6) la macchina ospite adotta la conversione di frequenza controlla l'inizio della macchina, funzionamenti uniformemente e può conservare 30% di energia.
7) ha fornito il interruttore di comando dell'interruttore di sicurezza che è collegato con l'unità tagliante, per realizzare la fermata urgente, per smettere di alimentarsi o riprendere alimentarsi, trotto di andata ed inverso, trotto di fase di ogni unità e l'operazione umanizzata.
8) la struttura di carta posteriore può controllo elettrico il movimento di posizione, accelera l'adeguamento.
9) dispositivo di rimozione di polvere: fornito della spazzola di alta qualità e del fan di rimozione di polvere 4kw, può rimuovere le impurità sulla superficie di stampa di cartone in grande quantità e migliorare la qualità stampa.
10) adeguamento del manuale della posizione posteriore del deflettore.
11) Contatore di alimentazione di carta, insieme e quantità di produzione dell'esposizione.

2 . Separazione e combinazione dell'unità.
1) la separazione elettrica dell'unità di controllo e la combinazione con un campanello d'allarme e l'allarme saranno suonati continuamente durante il viaggio commovente per assicurare la sicurezza degli operatori.
2) l'albero di trasmissione è fornito di frizione di sicurezza per evitare il danno della macchina dovuto il misoperation (quando la macchina non è chiusa, la macchina ospite non può iniziare l'operazione).
3) dispositivo pneumatico dell'interruttore di sicurezza.
4) dispositivo di protezione di inizio del motore ospite.
3. rullo di alimentazione di carta
1) il diametro esterno è 155mm.
2) tubo d'acciaio senza cuciture, ricoperto di gomma resistente all'uso e correzione equilibrata.
3) il diametro del rullo di stampaggio d'alimentazione più basso è 155mm e placcatura di cromo.
4) la distanza dei rulli dell'alimentazione carta è manualmente regolato dall'ente autobloccante bipolare dell'ingranaggio a vite e lo spazio è regolato dall'ingranaggio eccentrico, segnato con la scala.
4. automatico di nuovo al dispositivo zero
1) l'unità dell'alimentazione, unità di stampa è risistemata automaticamente a zero.
2) in generale, il cartone è fornito di dispositivo d'azzeramento automatico, che può essere regolato alla posizione corretta da due pezzi di cartone di stampa difficile, per ridurre lo spreco di cartone.


Unità di stampa:
1. rullo di stampa
1) il diametro esterno di 410mm.
2) materiale di piatto d'acciaio, molatura, cromatura.
3) correzione dell'equilibrio, buon funzionamento.
4) la rotella a cricco ha riparato il rullo che installano il clichè.
5) l'intera scanalatura del piatto di formato, adatta a versione d'attaccatura di 9mm si applicherà.
6) il carico e scaricare il clichè, fa i giri positivi e negativi dal pedale elettrico.
7) adeguamento manuale trasversale del rullo di stampa, la gamma di 2-5mm.
1. stampando premendo rullo
1) il diametro esterno è 175mm.
2) molatura del tubo d'acciaio, cromatura.
3) correzione dell'equilibrio, buon funzionamento.
4) la lacuna del rullo di pressione di stampa è manualmente regolato dall'ente autobloccante bipolare dell'ingranaggio a vite e la lacuna è regolato dall'ingranaggio eccentrico, segnato con la scala.
2. anilox d'acciaio (fatto dalla società di Haili dalla provincia di Jiangsu)
1) il diametro esterno di 215mm.
2) la superficie del tubo d'acciaio adotta il processo avanzato di cromatura, che è duro, regolare e resistente all'uso.
3) il punto è coerente e l'inchiostro è anche.
4) prolunga il tempo di impiego del clichè e del rullo di gomma.
5) la voluta autobloccante bipolare è adottata per regolare manualmente la rimozione del rullo del anilox e la manica d'acciaio eccentrica è utilizzata per regolare lo spazio e la scala è segnata.
3. rullo di gomma
1) il diametro esterno è 205mm. (fatto dal chunfeng di jizhou.)
2) la superficie del tubo d'acciaio è coperta di gomma resistente all'uso.
3) macinazione speciale in rullo di gomma, buon effetto di trasferimento dell'inchiostro.
4) l'ente autobloccante bipolare dell'ingranaggio a vite è adottato per regolare manualmente lo spazio fra anilox ed il rullo di gomma e l'ingranaggio eccentrico è utilizzato per regolare lo spazio e la scala è segnata.
4. rullo di guida della carta superiore e più bassa
1) rullo superiore: diametro esterno 86mm, tubo senza cuciture, con quattro ruote di carta.
2) rullo più basso: diametro esterno 155mm, tubo d'acciaio senza cuciture, molatura, cromatura dura.
3) la distanza dei rulli dell'alimentazione carta è manualmente regolato dall'ente autobloccante bipolare dell'ingranaggio a vite e lo spazio è regolato dall'ingranaggio eccentrico, segnato con la scala.
5. dispositivo di regolazione di fase
1) struttura dell'ingranaggio planetario.
2) la fase di stampa adotta un adeguamento digitale elettrico di 360 gradi del microcomputer LCD. (regolabile per l'operazione e la fermata).
3) posizione laterale del manuale, distanza regolabile di +/-5mm.
4) il rullo del clichè adotta il microcomputer LCD per regolare la fase, che può risistemare per azzerare rapidamente e regolare il piatto con alta precisione.
6. sistema di riciclaggio dell'inchiostro
1) pompa a diaframma pneumatica, rifornimento stabile dell'inchiostro, funzionamento facile e manutenzione.
2) filtro dall'inchiostro, impurità del filtro.
7. stampare il dispositivo della correzione di fase
1) meccanismo pneumatico del freno.
2) quando le unità sono separate o nel corso di adeguamento di fase, il meccanismo del freno limita la rotazione della macchina, mantiene il punto fisso della posizione originale dell'ingranaggio.


Scanalatura dell'unità (adeguamento completo del computer):
1. Il touch screen del computer è adottato
Attraverso lo SpA ed il codificatore rotatorio, la rilevazione e l'adeguamento automatici possono essere procedere a. Gli ordini di stoccaggio possono essere invocati.
2. adeguamento completo del computer
Oltre a per mezzo del touch screen del computer, regoli l'altezza assiale della scatola e della direzione di ogni sedile della taglierina attraverso lo SpA ed il codificatore rotatorio. I bottoni di controllo elettrico possono anche essere utilizzati per regolare la direzione assiale di ogni sedile della taglierina e l'altezza della scatola.
3. scanalare adeguamento di fase
1) scanalando l'adeguamento di fase adotta un adeguamento digitale elettrico di 360 ° del controland di conversione di frequenza dello schermo di contatto dello SpA (moto e ferma tutto può essere regolato).
2) dispositivo dell'azzeramento di fase per assicurare posizione coerente della scanalatura.
4. sezione dipiegatura
1) il diametro dipiegatura 110mm dell'asse, adotta il tubo d'acciaio senza cuciture di alta qualità. Molatura, correzione dell'equilibrio dinamico, cromatura, rotazione regolare.
2) la ruota dipiegatura adotta la tecnologia avanzata per migliorare la grande ruota dipiegatura, di modo che il cartone non sarà rotto quando piega la linea.
5. sezione di piegatura della ruota
1) il diametro del rullo di piegatura è 124mm ed il tubo d'acciaio senza cuciture di alta qualità è adottato. Molatura, correzione dell'equilibrio dinamico, cromatura, rotazione regolare.
2) la ruota di piegatura adotta la tecnologia avanzata. La ruota superiore è fatta di alte colla e scanalature della resina di durezza nel mezzo. Nel passare il bordo contemporaneamente con la ruota più bassa, la linea del bordo non funziona a partire dall'inclinazione.
3) la posizione assiale della ruota di piegatura, della ruota dipiegatura e della taglierina che di scanalatura il disco è ha regolato automaticamente contemporaneamente tramite la vite della palla di precisione.
4) l'adeguamento più basso del rullo della ruota di piegatura, del rullo dipiegatura e della scanalatura della lama, struttura regolabile della manica dell'eccentricità è adottato per fare il compatto della struttura, facile regolare ed il posizionamento accurato;
5) l'adeguamento più basso di rimozione del rullo della ruota di piegatura, il rullo dipiegatura e scanalare la lama sono manualmente regolato dall'ente autobloccante bipolare della ruota elicoidale e lo spazio è regolato dall'ingranaggio eccentrico e segnato con la scala.
6. sedile della lama Pre-piegando, di taglio e di scanalatura
1) il diametro superiore del rullo di scanalatura è 156mm, il tubo d'acciaio senza cuciture, due volte della molatura, la cromatura dura di superficie, muoventesi uniformemente.
2) il diametro più basso del rullo di scanalatura è 156mm, il tubo d'acciaio senza cuciture, due volte della molatura, la cromatura dura di superficie, muoventesi uniformemente.
3) lavorare di precisione del disco di scanalatura superiore della lama.
4) adeguamento elettrico della posizione assiale sincrona della tomaia ed abbassare scanalatura i dischi della lama, la ruota di piegatura, il disco di taglio del coltello e della ruota dipiegatura.
5) le singole asse-doppie lame che scanalano, la regolazione in altezza della scatola adotta la struttura di controllo elettrica del dente interno, di modo che l'olio lubrificante non è facile da contaminare il cartone. E la regolazione in altezza della scatola ha dispositivo di protezione elettronico di collisione, non danneggierà la macchina.
6) il meccanismo trasversale del piatto di guida adotta la progettazione di combinazione della vite della palla di precisione e dell'asse ottico lineare, con movimento flessibile ed il posizionamento accurato.
7. meccanismo di adeguamento di fase della scanalatura
1) struttura dell'ingranaggio planetario.
2) scanalare la fase è controllata dal computer e da un regolato digitale elettrico di 360 ° (moto e ferma tutto può essere regolato).
8. faccia funzionare & comando il interruttore
Il pannello di controllo è fornito di schermo commovente a 6 pollici, che lo rende facile regolare la dimensione di scanalatura.

Unità tagliante:
1. ruote di piegatura
1) il diametro del rullo è tubo d'acciaio senza cuciture di 110mm, con due volte della molatura, la cromatura dura di superficie, muoventesi uniformemente.
2)La distanza delle ruote di piegatura è manualmente regolato dall'ente autobloccante bipolare dell'ingranaggio a vite e lo spazio è regolato dall'ingranaggio eccentrico, segnato con la scala.
1. rulli taglianti
1) il diametro del rullo tagliante più basso è rullo tagliante standard di 360mm, che è fatto della fusione centrifuga dell'acciaio legato con la molatura di alta precisione. È fornito del dispositivo di pressione scanalato.
2) il diametro del rullo di gomma della stuoia è 388.9mm, il rivestimento d'acciaio che lavora, la correzione dell'equilibrio, cromatura di alta qualità 45#. La stuoia di gomma adotta la marca di Depair dalla Germania - manicotto in gomma resistente del poliuretano con l'incisione regolare, l'installazione conveniente e più di 8 milione volte taglianti. Il rullo di gomma della stuoia adotta i dispositivi meccanici del movimento, ogni coltello taglierà nelle posizioni differenti, efficacemente prolunga il tempo di impiego della stuoia di gomma, il movimento che la distanza è di 30 millimetri, dispositivo automatico della compensazione della velocità lineare, fa il lavoro DIS-infinito tagliante del ciclo nella direzione circonferenziale, per rendere all'usura della stuoia di gomma più uniforme. quando il cambiamento del diametro del panino con crosta morbida, la compensazione dell'inseguimento automatico, senza adeguamento manuale, assicurare che la dimensione di ogni serie di cartoni che tagliano al dispositivo completamente coerente e e tagliante della separazione del rullo sia fornita di cilindro, quando non alimenti il cartone e girare al minimo, due i rotoli superiori e più bassi saranno separabili, riduca l'usura della stuoia e della lama di gomma. Nel frattempo, il tempo di impiego della stuoia e del modulo di gomma delle lame notevolmente è esteso.
3) il meccanismo stridente automatico del rullo di gomma, ripara e lucida i multi tempi della stuoia di gomma consumata. Il tasso di riutilizzazione di stuoia di gomma notevolmente è stato aumentato. La lampada dell'allarme continua infiammare quando il rullo di gomma è riparato.
4) sistema di pulizia: l'asse di goffratura anteriore e posteriore è premuta alla cinghia tramite il motore della decelerazione e lo spreco di carta è rimosso completamente, di modo che la macchina non sarà colpita tramite l'accumulazione della carta straccia. L'efficienza del lavoro notevolmente è migliorata.
2. struttura tagliante di adeguamento di fase dei rulli
1) struttura dell'ingranaggio planetario.
2) la fase tagliante adotta un adeguamento digitale elettrico di 360 gradi del microcomputer LCD. (regolabile per l'operazione e la fermata).

Parametro di tecnologia:

1. Cambio
1) pezzo fucinato 40Cr dell'acciaio legato di alta qualità, con la tempera, i denti d'estinzione e stridenti ad alta frequenza ed altri processi, per migliorare il tempo di impiego dell'ingranaggio.
2) sesti precisione del livello, buon funzionamento, a basso rumore, durezza HRC55-60, lunga vita e piccola usura, che possono garantire l'accuratezza di stampa degli insiemi di colore identicamente a lungo.
2. Wallboard: il materiale è alta qualità il ghisa HT250 con uno spessore della parete di 60mm. È fatto ed elaborato da un grande centro d'elaborazione con alta precisione.

Parametro tecnico:

La nostra società

Imballaggio del prodotto

FAQ:
Q1: Come è la garanzia della macchina?
: Periodo di garanzia: 12 mesi a partire dalla data di spedizione della macchina. La garanzia sarà invalida se macchina conforme ad uso improprio o all'errore accidentale dell'operatore o di danno. Durante il tempo valido, forniremo i pezzi di ricambio. Se avete qualunque altre domande, contattici gentilmente e vi risponderemo tramite le foto ed i video del prodotto per fare ogni dettaglio chiaramente.
Q2: Come circa il servizio di dopo-vendita?
: 1) ore online del TM 24, anche contatto dal email, skype, wechat, whatsapp, ecc.
2) per risolvere i problemi con i video/immagini.
3) una garanzia di anno per i pezzi di ricambio cambia.
Q3: È sicuro sul pagamento per me poichè siamo la prima cooperazione?
: Possiamo fare l'assicurazione commerciale su Alibaba, che garantirà i vostri prodotti che ricevono, noi inoltre accettiamo l'altro modo sicuro di pagamento mentre volete.
Q4: Che cosa è la vostra quantità di ordine minimo, può voi inviarmi i campioni?
: La nostra quantità minima è 1 messo, poichè il nostro prodotto è attrezzatura del macchinario, è difficile da inviarvi che i campioni, se avete qualunque domande circa i prodotti, si sentono libero prego per contattarci per più dettaglio, noi sono felici di fornirgli più informazioni quali le specifiche, il video, ecc.
