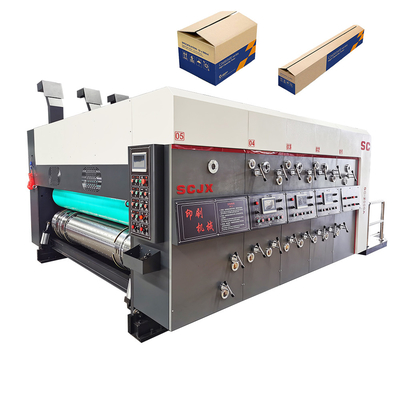

La scanalatura di stampa di marca SC1628 Flexo di Gerun ed il dado Cuting lavorano l'alta stabilità a macchina

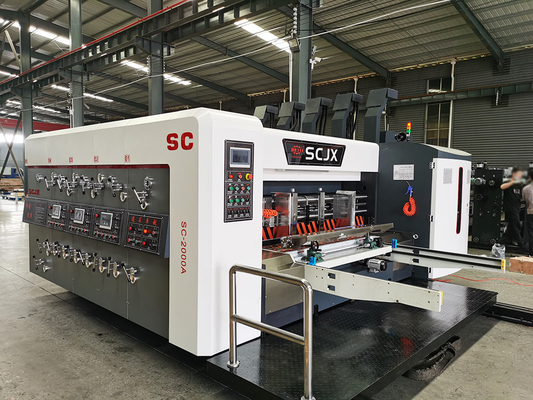

SC1628 ha ondulato il cartone Flexo che stampa scanalando la macchina di Diecuting

Ⅰ. Unità d'alimentazione:

1. L'alimentazione di carta adotta la tecnologia più avanzata di alimentazione di carta del bordo di attacco della provincia di Taiwan ed il materiale dell'asse della ruota di alimentazione di carta è sopportare d'acciaio.

2. Il pannello di controllo è fornito di touch screen a 7 pollici di colore con l'interfaccia uomo-macchina, che possono realizzare l'operazione di comunicazione fra la sezione di alimentazione di carta, stampare la sezione, scanalare la sezione e tagliare la sezione a stampo tagliente e può controllare e visualizzare l'operazione corrente di fase, intera sensibilità a macchina, contante e fermantesi, ritardo di sollevamento del piatto, la regolazione del sistema quale adeguamento di sensibilità costante del fan di rimozione del fan e di polvere dell'adsorbimento, tempo di allineamento, continuità ed il separazione e controllo elettrico manuale uomo macchina o di dialogo di sistemi operativi doppi di ogni sezione, con sensibilità veloce di adeguamento e l'operazione sicura e semplice.

3. L'alimentazione di carta di aiuti dell'aspiratore, il volume di aria può essere regolato in ogni sezione secondo la dimensione di cartone ed il motore è un motore controllabile del convertitore di frequenza, che riduce il consumo di energia e comprime il costo. Il fan di rimozione di polvere è un motore controllabile potente del convertitore di frequenza fornito delle spazzole multiple di rimozione di polvere per rimuovere le impurità sulla superficie del cartone e per migliorare la qualità stampa.

4. Prendendo il bordo di attacco di cartone come il punto di riferimento di posizionamento, l'influenza dell'errore di lunghezza del cartone notevolmente è ridotta. Quando il cartone è inviato alla puleggia, la velocità è la stessa di quella della puleggia e l'accuratezza della consegna non sarà colpita tramite la differenza della velocità.

5. I calibri destri e sinistri di arresto di cartone adottare distanza elettrica di adeguamento, che può essere divisa elettricamente con il contratto a destra e a sinistra o controllato indipendente. La struttura di trascinamento del cartone adotta l'adeguamento anteriore-indietro elettrico per adattarsi alla larghezza di cartone. Il deflettore anteriore è sollevato manualmente e contemporaneamente, che è semplice, affidabile e facile da operare.

6. Unità che si apre e che si chiude: la macchina di controllo elettrico è aperta e chiuso con un campanello d'allarme, l'apertura e chiudersi continua suonare l'allarme, un-bottone che posiziona e che si apre e che si chiude e l'albero di trasmissione è attaccato con un innesto a frizione per assicurare la sicurezza degli operatori e per evitare danneggiare la macchina dovuto il misoperation. Il dispositivo di blocco pneumatico, chiudente è costante, conveniente ed accurato. L'albero di trasmissione di spaccatura dell'unità è fornito di dispositivo di protezione di sovraccarico per impedire altre parti essere danneggiato. Il meccanismo di collegamento pneumatico dell'asse assicura la chiusura costante, conveniente ed accurata, si assicura che la posizione ingranante degli ingranaggi sia immutata e la produzione normale può essere raggiunta dopo la separazione ed il raggruppamento, in modo da evitare l'avvenimento dei residui del cartone dovuto la stampa dell'errata collocazione.

7. Il rullo più basso del rullo di alimentazione di carta è fatto del tubo d'acciaio senza cuciture di alta qualità, che è macinato finemente, urgente contro il netto orizzontale e placcato per aumentare l'attrito di cartone. Il rullo e le culle di alimentazione di gomma sono ricoperti in due strati, lo strato interno è di 28 gradi, che aumenta l'elasticità dell'asse di gomma di attrito e lo strato esterno è di 45 gradi, che aumenta la resistenza all'usura. Inoltre, la struttura a scatto rapido è adottata, che è più conveniente e più velocemente. L'adeguamento di pressione delle culle di alimentazione di carta adotta il meccanismo a due stadi di adeguamento della decelerazione dell'ingranaggio a vite, che è manualmente regolato ed il quadrante del valore di adeguamento mostra l'importo di adattamento.

Ⅱ. Unità di stampa

1. Rullo del clichè

1)Il diametro del rullo del clichè è <>

2) L'ingranaggio planetario di fase del rullo del clichè controlla l'adeguamento di the360°degree della circonferenza ed i comandi di computer di grado 360° l'adeguamento dell'operazione del motore, che può essere azionato durante il funzionamento o durante la fermata. Il touch screen visualizza automaticamente l'importo di adattamento ed automaticamente regola dopo l'immissione della dimensione. Il dispositivo d'azzeramento automatico per il rullo del clichè, il sistema è fornito della posizione d'attaccatura del piatto, clicca il bottone d'attaccatura di posizione del piatto e l'attrezzatura funziona automaticamente alla posizione conveniente per il piatto che appende, che migliora l'efficienza di lavoro. Installi il commutatore di pedale per girare il cilindro del clichè in avanti ed indietro, che è conveniente per il piatto che cambia e pulitura del piatto.

2. Rullo dell'impressione

1) Elaborazione fine con il tubo d'acciaio senza cuciture di alta qualità, correzione dinamica e statica dell'equilibrio ed operazione stabile. Estiguendo e temperando, facendo pagare caldo, equilibrio dinamico e statico, frantumando fine di superficie e placcando.

2) L'ingranaggio adotta un meccanismo senza contraccolpo di adeguamento, che non colpisce ingranare dell'ingranaggio durante l'adeguamento e non assicura l'accuratezza della trasmissione. Micro adeguamento manuale della lacuna fra il rullo del clichè ed il rullo dell'impressione, esposizione della scala. 1: la scatola ingranaggi di ingranaggio a vite di 200 doppio fasi è utilizzata per regolare il posizionamento e la distanza regolabile è 0-12mm.

3. Rullo del anilox del metallo

1) Le culle del rullo di Anilox adottano la struttura a mensola avanzata, che è conveniente per installazione e manutenzione ed il sistema della ruspa spianatrice può essere installato più successivamente. Il rullo del anilox è fabbricato «da Haili Roller» a provincia di Changzhou, Jiangsu ed è elaborato dalla tecnologia speciale dell'acciaio di alta qualità, con tempo di impiego lungo, la resistenza all'usura e la resistenza della corrosione ed il buon controllo dell'inchiostro. Numero di maglia della maglia del favo: 200, 220, 250, 280 linee/pollice, facoltativo secondo i prodotti stampati.

2) L'adeguamento del piatto di tocco del rullo del rullo del anilox e del clichè, che è pneumatico premendo l'azione, solleva automaticamente il piatto dopo la fermata della macchina ed il giro sull'inchiostro elettrico dell'uniforme per impedire automaticamente l'inchiostro inaridire. Con la fermata/inizio di alimentazione di carta, il periodo di ritardo d'inchiostrazione di ogni unità di stampa è fissato esclusivamente. Il rullo del anilox è fornito di frizione invadente unidirezionale, che è separata dalla forza motrice, rendente lo più conveniente e più veloce per mescolare o lavare l'inchiostro.

3) Il rullo netto ceramico (facoltativo con aumento dei prezzi supplementare), la superficie del tubo d'acciaio è coperto di ceramico e dopo macinazione e incisione laser, i punti sono inchiostrati uniformemente con 200-400 linee/pollice, facoltativo.

3. Rullo di gomma

1) Le culle sono prodotte «dalla brezza d'argento della primavera della stella» in Jizhou, provincia di Hebei e sono fatte dei tubi d'acciaio senza cuciture di alta qualità, che sono raffinati dal trattamento dinamico e statico dell'equilibrio. La superficie esterna è fatta della gomma di alta qualità di Ding Qing, che è resistente all'uso e resistente alla corrosione ed è frantumata e costituita dalla smerigliatrice di CNC di precisione per assicurare l'altezza e l'accuratezza medie delle culle.

2) Adotti 1: l'aggiustamento di precisione di rimozione dell'ingranaggio a vite di 200 doppio fasi, applica uniformemente l'inchiostro, la auto-serratura per gravità dopo adeguamento ed il rullo di gomma separato ed il rullo del anilox dopo la pulizia per impedire la deformazione e la perdita di gomma di elasticità.

4. Impianto di alimentazione dell'inchiostro

1) La pompa dell'inchiostro è un tipo unidirezionale pompa pneumatica del diaframma, che può recuperare l'acqua accumulata nella pompa e nel tubo con il sistema di circolazione dell'inchiostro e del filtro. (Nota: Una pompa a diaframma ad effetto doppio è fornita quando il sistema di controllo dell'inchiostro della ruspa spianatrice è facoltativo. ) Allarme anormale di percezione e di rilevazione automatico del sistema, dell'inchiostro e del lavaggio di quantità dell'inchiostro, compreso avvertimento e campanello d'allarme.

2) Conduttura d'alimentazione trasparente dell'inchiostro ed alta tazza trasparente d'attaccatura di stoccaggio dell'inchiostro renderla più intuitiva per osservare la situazione dell'approvvigionamento dell'inchiostro nella produzione. Conduttura e rullo di pulizia di circolazione dell'inchiostro, operazione semplice e conveniente e pulizia, rifornimento stabile dell'inchiostro.

5. Meccanismo di adeguamento di fase

1) La fase del rullo del clichè è controllata dal convertitore di frequenza e l'adeguamento di fase di 360 gradi può applicarsi sia nell'eseguire che nella fermata degli stati.

2) Il convertitore di frequenza controlla la velocità del motore ed il codificatore coopera con il sistema di programmazione dello SpA. Secondo il valore di regolato, del motore di velocità i cambi automaticamente, di modo che l'accuratezza di adeguamento di fase può essere controllata all'interno di 0.2mm.

6. Dispositivo di posizionamento di collegamento pneumatico del freno

1) Il meccanismo del freno del cilindro, quando la macchina è separata o la fase è regolato, il meccanismo del freno limita la rotazione della macchina e tiene il punto fisso di posizione originale dell'ingranaggio.

2) Ogni unità di stampa è fornita del controllo misurante positivo e negativo della macchina principale, che fa l'operazione del piatto che cancella, piatto che appendono e registrazione di colore più semplice e più economica.

Ⅲ. Scanalatura dell'unità

1. Touch screen di controllo delle operazioni

1) l'operazione elettrica di scanalatura del dipartimento adotta il touch screen per controllare il sistema di automazione di programmazione dello SpA, dati di input quale «la lunghezza * larghezza * altezza» dei prodotti di carta secondo l'ordine, per iniziare il sistema informatico per sistemare automaticamente l'ordine alla posizione richiesta con un bottone e per regolare manualmente la posizione di scanalatura secondo i requisiti del cliente.

2) Colori l'interfaccia uomo-macchina, lo stoccaggio del menu, la compensazione automatica e la correzione della distanza dello spostamento e di altre operazioni. Il motore adotta il convertitore di frequenza per controllare la scatola della trasmissione del motore del delta della provincia di Taiwan. Secondo l'adeguamento di conversione di frequenza della velocità del motore di distanza, lo spostamento laterale della testa di taglierina è veloce, stabile ed accurato. Il codificatore coopera con il gruppo di regolazione dello SpA per regolare la taglierina di alto profilo e le quattro taglierine regolano contemporaneamente la distanza, che notevolmente salva il tempo di adeguamento della taglierina e migliora l'efficienza del lavoro.

2. Precompressione, linea prementi e scanalanti la parte di scanalatura controllata da computer intera di sei-asse

1) la struttura scanalata doppio coltello dell'Unico asse e la struttura interna del dente è adottata per l'altezza della scatola, di modo che l'olio lubrificante non è facile da inquinare il cartone. L'unità di scanalatura è fornita di dispositivo dell'arresto di emergenza per assicurare la sicurezza ed è fornita del misurare positivo e negativo di intera macchina, che è conveniente e flessibile funzionare.

2) Lo spessore standard della scanalatura del coltello è 7mm ed il materiale dell'acciaio legato frantuma il dente che scanala il coltello dopo il trattamento termico, con durezza e la durezza eccellenti. il coltello della guarnizione della Doppio lama ha lo spigolo e alta precisione. L'asse è fatta del tubo d'acciaio senza cuciture di alta qualità 45# e la superficie è frantumata e placcata, di modo che si muove uniformemente. Grande meccanismo di spostamento del dispositivo medio della taglierina, della guarnizione e di taglio, forte adattabilità di produzione. Coltello elastico della guarnizione della doppio lama, guarnizione regolare e riduzione dei costi.

3) Adotti la tecnologia di ferrovia lineare della guida, che è stabile ed accurata ed assicura la precisione di scanalatura della fase. adeguamento automatico della Dieci-vite, adeguamento elettrico sincrono di movimento laterale destro e sinistro di precompressione della ruota, linea che premono ruota e che scanalano il sedile della taglierina di scanalatura della parte, accuratezza di controllo del bottone e touch screen.

3. Precompressione ruota e della linea che premono ruota

1) Le assi superiori e più basse sono fatte dell'acciaio di alta qualità, che è estiguuto e temperato e placcato con equilibrio dinamico e statico. Fornito di quattro gruppi di nuova linea che premono le ruote, può efficacemente impedire il cartone essere schiacciatoe e la linea premere è regolare ed ordinata. Allo stesso tempo, la parte di scanalatura è fornita di un insieme di precompressione delle ruote. Dopo due che precomprimono e le linee prementi, la linea forma è migliore, non è facile da fendersi e la scatola è regolare.

2) Regoli manualmente il quadrante di lacuna del cavo che preme la ruota, con la gamma di adeguamento di 2-12mm. L'ingranaggio adotta il meccanismo di regolazione senza contraccolpo, che non colpisce ingranare degli ingranaggi durante l'adeguamento e non assicura l'accuratezza della trasmissione.

meccanismo di regolazione di fase 4.Slotted

Il meccanismo di ingranaggio planetario, scanalando la fase adotta lo SpA ed il tipo introdotto digitale elettrico 360 adeguamento, che possono essere regolato quando l'attrezzatura funziona o fermate.

Ⅳ. Unità tagliante

Il diametro esterno del rullo del piatto del coltello è <>

I fori passanti del modello del dado sono 10m, il gioco assiale è 100mm, la circonferenza radiale è 18 parti uguali, l'altezza della taglierina di dado è 25.4mm e lo spessore del modello di legno è 16mm (per il cartone di tre-strato) e 13mm (per il cartone di cinque-strato).

1. Rullo di gomma (rullo superiore)

1) Il diametro del rullo del cuscinetto di gomma è più di meno di ¢536mm ed il diametro del cuscinetto di gomma è 554mm. Cuscinetto di gomma trasformista, resistenza all'usura e tempo di impiego lungo. Equilibrio dinamico e statico di estinzione e di tempera di alta qualità del materiale dell'acciaio fuso, macinazione fine di superficie, stabilità di funzionamento di aumento.

2) La lacuna fra il coltello muore rullo ed il rullo del cuscinetto di gomma è elettricamente regolato ed il meccanismo di regolazione fisso sacca d'aria è stabile ed affidabile. Dispositivo del rullo di gomma, sistema di viaggio 50mm trasversali meccanici della compensazione di differenza di velocità, ogni coltello nelle posizioni differenti, usura uniforme, efficacemente prolunganti il tempo di impiego del cuscinetto di gomma di Youli.

2. Meccanismo stridente di riparazione

Correzione veloce ed efficiente di gomma stridente elettrica del cuscinetto. Migliori il tempo di impiego del cuscinetto di gomma.

3. Dispositivo di regolazione di fase

La fase tagliante è regolato da 360 digitali elettrici ed il funzionamento e la fermata dell'attrezzatura possono essere regolato.

4. Ingranaggio di azionamento

1) Trasmissione elicoidale di alta precisione dell'ingranaggio. Il cambio è fatto dell'acciaio legato di alta qualità 20GrMnTi. Dopo l'estinzione e la tempera, l'estinzione ad alta frequenza e l'ingranaggio che frantumano, l'ingranaggio eseguono uniformemente, con a basso rumore, durezza HRC58-62, tempo di impiego lungo e piccola usura, che possono garantire identicamente a lungo l'accuratezza di stampa del registro.

2) L'asse e l'ingranaggio sono collegati tramite il collegamento keyless di collegamento di tensionamento della manica, di modo che non ci sarà lacuna quando usando con l'alta coppia di torsione, l'installazione e la manutenzione sono più convenienti, l'accuratezza a lungo termine della trasmissione è alta e la registrazione di stampa è garantita.

3) La lubrificazione dell'ingranaggio adotta il sistema di lubrificazione automatico dello spruzzo della pompa di olio dell'ingranaggio per assicurare il tempo di impiego di accuratezza e della trasmissione.

5. Parte del motore

1) Il motore principale utilizza il convertitore di frequenza «di Dongli» per controllare il motore, che funziona uniformemente e presenta gli svantaggi della vibrazione e del rumore bassi. Il regolatore di conversione di frequenza è «convertitore di frequenza di delta della provincia di Taiwan». Uscita stimata a bassa velocità di coppia di torsione, ultra-quiete ed operazione stabile.

2) Il fan di rimozione del fan e di polvere dell'adsorbimento è tutti i fan di Zhongxin, il motore di fase è motore del DH di Zhejiang ed il motore d'omogeneizzazione dell'inchiostro è motore di Taibang della provincia di Taiwan, che ha le caratteristiche di potere a basso rumore e stabile.

6. Sopportare parte

I cuscinetti principali di intera macchina sono cuscinetti importati «di NSK» ed il resto dei cuscinetti dai produttori domestici ben noti (Wahalo) è acquistato direttamente come agenti. L'accuratezza del prodotto è P6 P5 P4 ed il livello di vibrazione è gruppo Z1 o sopra.

7. Componenti elettriche

Ogni unità adotta l'unità di controllo elettronica indipendente, che è sicura ed affidabile. I relè, gli indicatori luminosi, i bottoni ed i contattori sono fatti dell'apparecchio elettrico originale di Zhejiang Zhengtai o dell'apparecchio elettrico di Schneider. L'elettrovalvola a solenoide ed il cilindro sono componenti pneumatiche di Yadeke, che sono flessibili, stabili e durevoli.

1. Adotta l'imballaggio a prova d'umidità ed a prova di scossa che è adatto a strada interurbana.

2. Trasporto e vari tipi di condizioni atmosferiche. Una serie completa di manutenzione e di funzionamento.

3. I manuali è incluso.
