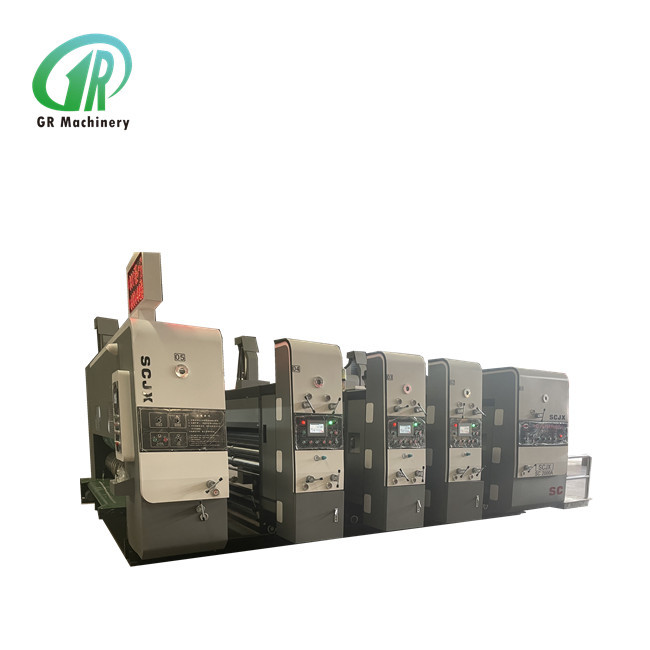

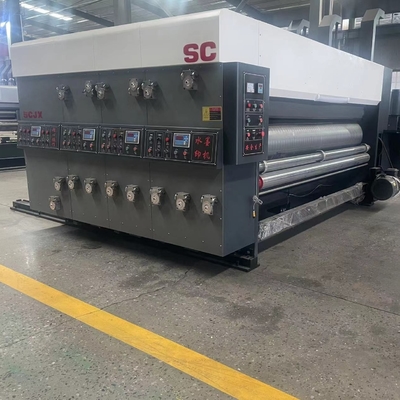

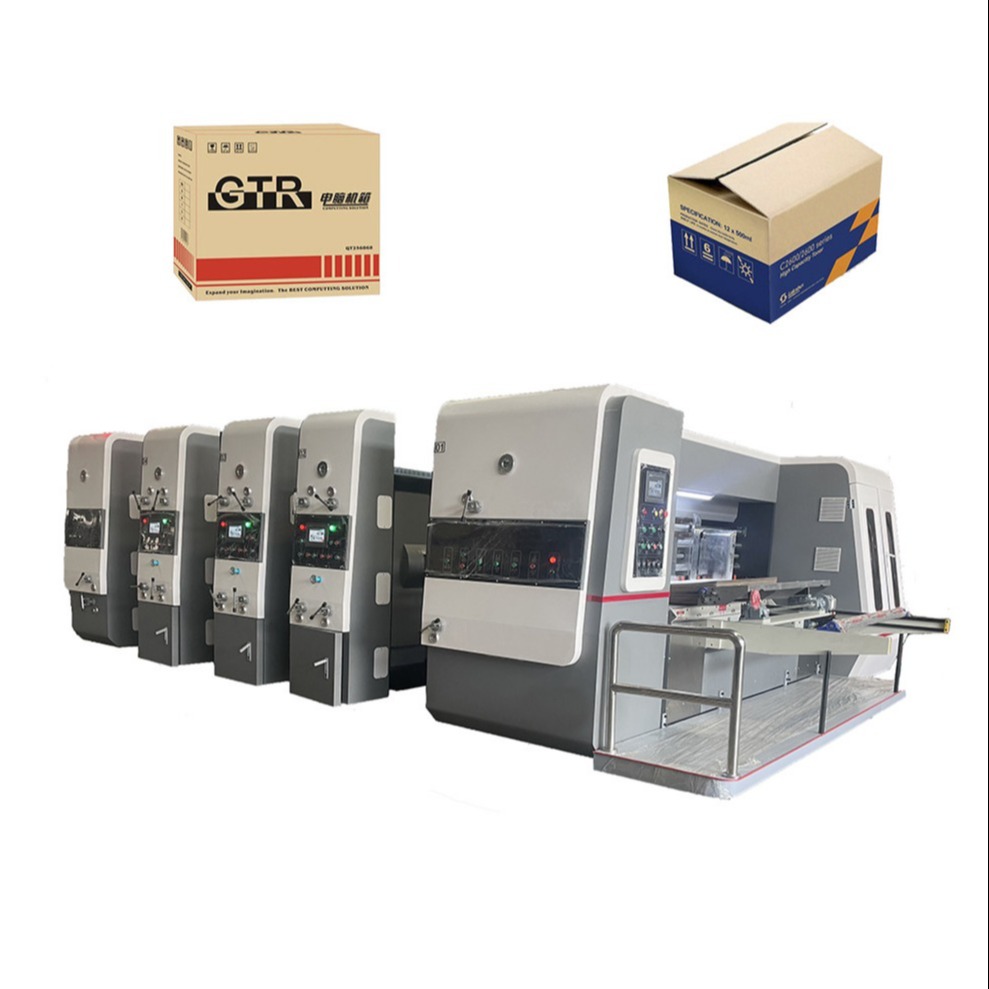

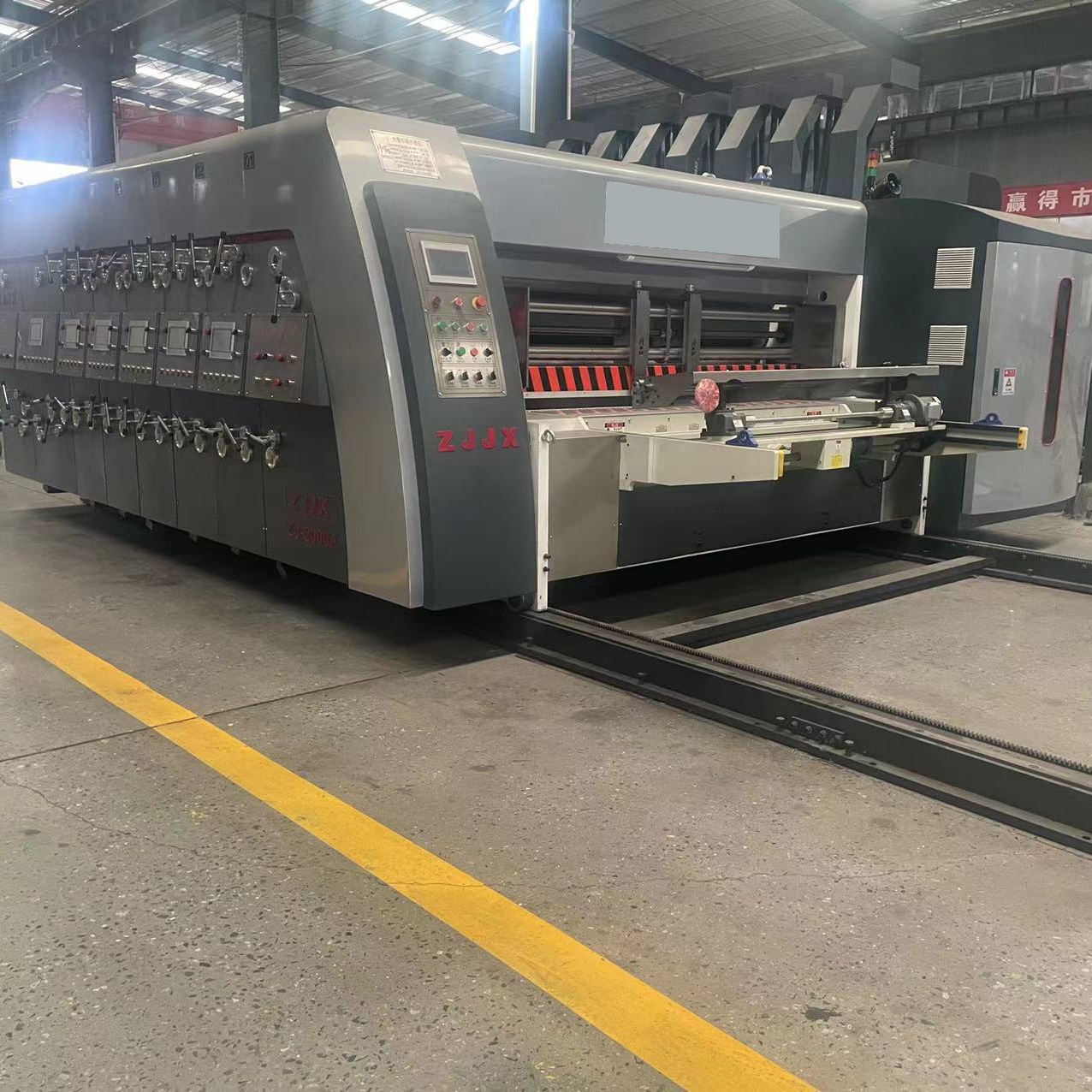

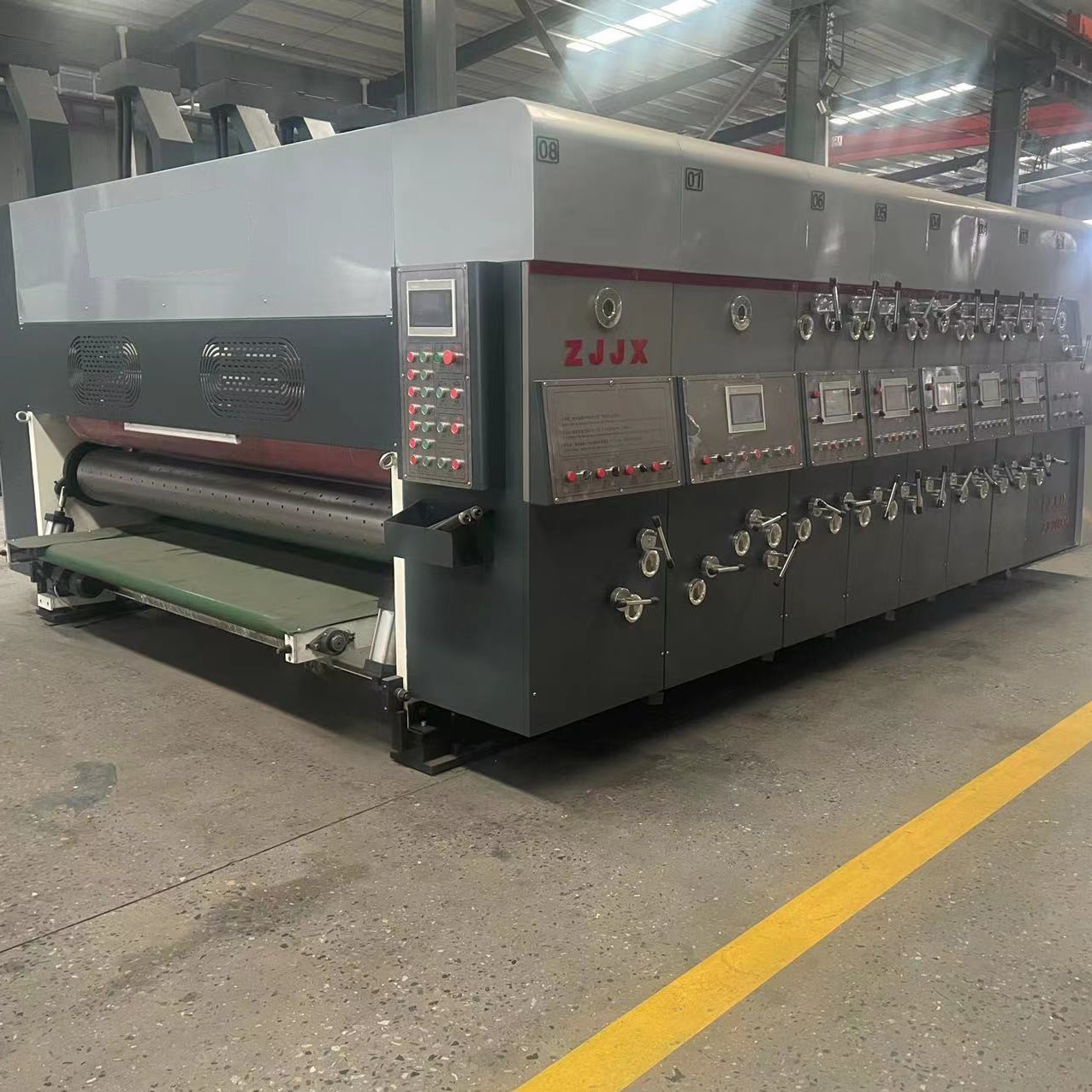

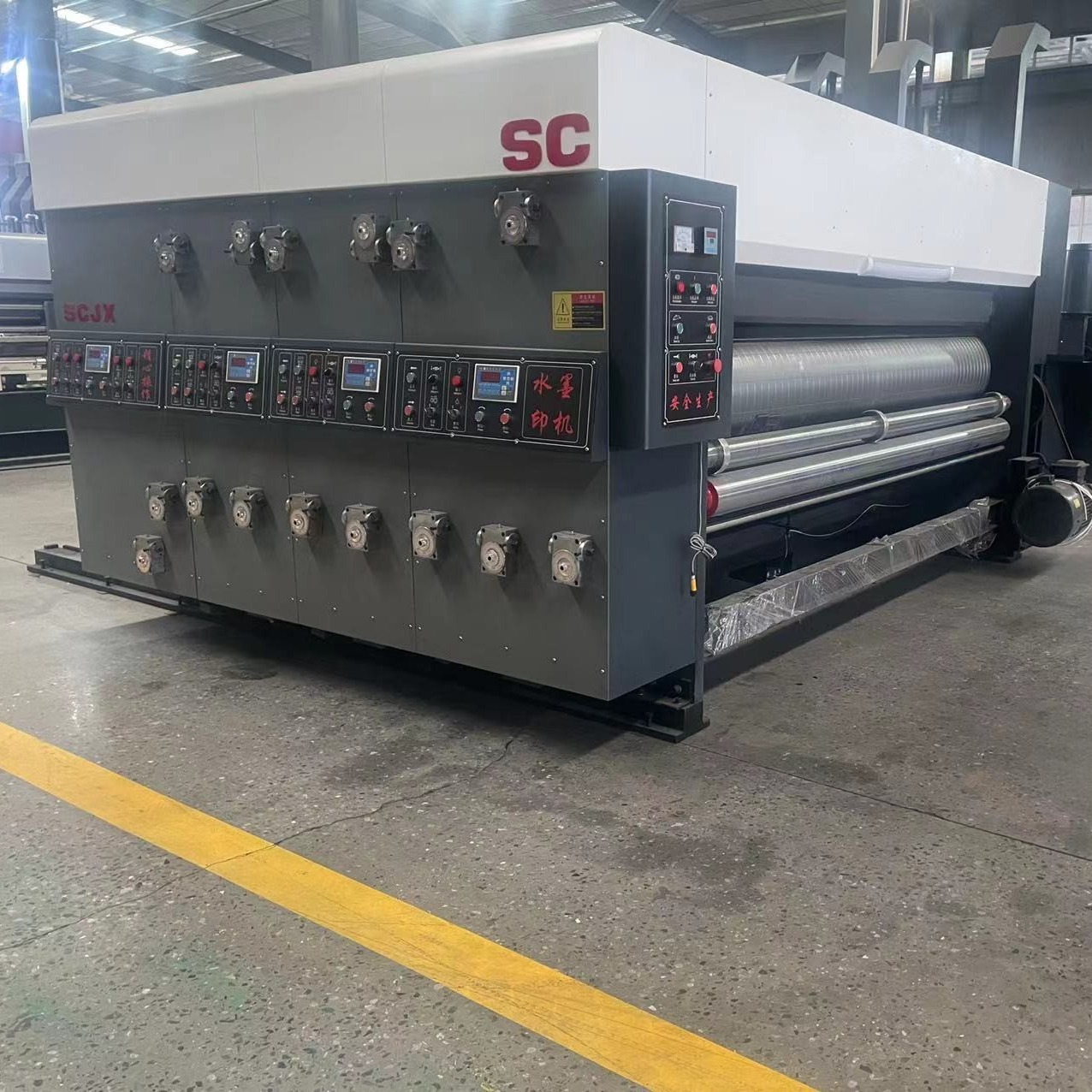

Scanalatura ondulata automatica dell'alimentatore di Eage del cavo della stampatrice di Flexo del cartone

Fustellatura automatica per fustellatura dell'alimentatore di piombo per macchina da stampa flessografica del cartone ondulato automatico

Unità di stampa

1. Rullo di stampa

1) Il diametro esterno di 410 mm.

2) Materiale della piastra in acciaio, rettifica superficiale, cromatura dura.

3) Correzione dell'equilibrio, funzionamento regolare.

4) Rullo fisso della ruota a cricchetto che installa la lastra di stampa.

5) Si applica l'intera scanalatura della piastra di formato, adatta per la versione sospesa da 9 mm.

6) Caricare e scaricare la lastra di stampa, effettuare giri positivi e negativi tramite interruttore a pedale elettrico.

7) Regolazione manuale trasversale del rullo di stampa, intervallo di 2-5 mm.

2. Rullo pressore per la stampa

1) Il diametro esterno è 175 mm.

2) Rettifica superficiale del tubo in acciaio, cromatura dura.

3) Correzione dell'equilibrio, funzionamento regolare.

4) La distanza del rullo della macchina da stampa viene regolata manualmente dal corpo dell'ingranaggio a vite senza fine autobloccante bipolare e la distanza viene regolata tramite un ingranaggio eccentrico, contrassegnato con una scala.

3. Anilox in acciaio

1) Il diametro esterno di 215 mm.

2) La superficie del tubo in acciaio adotta un processo di cromatura avanzato, che è duro, liscio e resistente all'usura.

3) Il punto è uniforme e l'inchiostro è uniforme.

4) Prolungare la durata della lastra di stampa e del rullo di gomma.

5) La voluta autobloccante bipolare viene adottata per regolare manualmente il gioco del rullo anilox e il manicotto eccentrico in acciaio viene utilizzato per regolare il gioco e la scala è contrassegnata.

4. Rullo in gomma

1) Il diametro esterno è 205 mm. (realizzato da Jizhou Chunfeng.)

2) La superficie del tubo d'acciaio è ricoperta di gomma resistente all'usura.

3) Rettifica speciale nel rullo di gomma, buon effetto di trasferimento dell'inchiostro.

4) Il corpo dell'ingranaggio a vite senza fine autobloccante bipolare viene adottato per regolare manualmente il gioco tra anilox e rullo di gomma, mentre l'ingranaggio eccentrico viene utilizzato per regolare il gioco e la scala è contrassegnata.

5. Rullo guida carta superiore e inferiore

1) Rullo superiore: diametro esterno 86 mm, tubo senza saldatura, con quattro ruote di carta.

2) Rullo inferiore: diametro esterno 155 mm, tubo in acciaio senza saldatura, rettifica superficiale, cromatura dura.

3) Il gioco dei rulli di alimentazione della carta è regolato manualmente dal corpo dell'ingranaggio a vite senza fine autobloccante bipolare e il gioco è regolato da un ingranaggio eccentrico, contrassegnato con una scala.

6. Dispositivo di regolazione di fase

1) Struttura dell'ingranaggio planetario.

2) La fase di stampa adotta la regolazione digitale elettrica a 360 gradi del microcomputer LCD. (regolabile per funzionamento e arresto).

3) Posizione laterale manuale, distanza regolabile +/-5mm.

4) Il rullo della lastra di stampa adotta un microcomputer LCD per regolare la fase, che può essere ripristinato a zero e regolare rapidamente la lastra con alta precisione.

7. Sistema di riciclaggio dell'inchiostro

1) Pompa a membrana pneumatica, fornitura stabile di inchiostro, facilità d'uso e manutenzione.

2) Schermo del filtro dell'inchiostro, filtra le impurità.

8. Dispositivo di fissaggio fase di stampa

1) Meccanismo di freno pneumatico.

2) Quando le unità sono separate o nel processo di regolazione di fase, il meccanismo del freno limita la rotazione della macchina, mantiene il punto fisso della posizione originale dell'ingranaggio.

Unità di scanalatura (regolazione completa del computer)

1. Viene adottato il touch screen del computer

Tramite PLC ed encoder rotativo è possibile effettuare il rilevamento e la regolazione automatici. È possibile invocare ordini di stoccaggio.

2. Regolazione completa del computer

Oltre a utilizzare il touch screen del computer, è possibile regolare la direzione assiale e l'altezza della scatola di ciascuna sede della taglierina tramite PLC ed encoder rotativo. I pulsanti di controllo elettrico possono essere utilizzati anche per regolare la direzione assiale di ciascuna sede della taglierina e l'altezza della scatola.

3. Regolazione della fase di scanalatura

1) La regolazione della fase di scanalatura adotta il controllo della conversione di frequenza del touch screen PLC e la regolazione digitale elettrica a 360 ° (il movimento e l'arresto possono essere regolati).

2) Dispositivo di impostazione dello zero di fase per garantire una posizione coerente dello slot.

4. Sezione pre-cordonatura

1) Diametro dell'albero pre-cordonatura 110 mm, adotta un tubo in acciaio senza saldatura di alta qualità. Rettifica superficiale, correzione dell'equilibrio dinamico, cromatura dura, rotazione regolare.

2) La ruota di pre-cordonatura adotta una tecnologia avanzata per migliorare la grande ruota di pre-cordonatura, in modo che il cartone non si rompa quando si piega la linea.

5. Sezione della ruota di cordonatura

1) Il diametro del rullo di cordonatura è di 124 mm e viene adottato un tubo in acciaio senza saldatura di alta qualità. Rettifica superficiale, correzione dell'equilibrio dinamico, cromatura dura, rotazione regolare.

2) La ruota di cordonatura adotta una tecnologia avanzata. La ruota superiore è realizzata con colla in resina ad alta durezza e scanalature al centro. Quando si passa sulla tavola in sincronia con la ruota inferiore, la linea della tavola non si allontana dall'inclinazione.

3) La posizione assiale della ruota di cordonatura, della ruota di pre-cordonatura e del disco della taglierina per scanalatura viene regolata automaticamente in modo sincrono tramite la vite a ricircolo di sfere di precisione.

4) La regolazione del rullo inferiore della ruota di cordonatura, del rullo di pre-cordonatura e della lama di scanalatura, la struttura del manicotto con eccentricità regolabile è adottata per rendere la struttura compatta, facile da regolare e con un posizionamento accurato;

5) La regolazione del gioco del rullo inferiore della ruota di cordonatura, del rullo di pre-cordonatura e della lama di scanalatura è regolata manualmente dal corpo della ruota elicoidale autobloccante bipolare e la distanza è regolata da un ingranaggio eccentrico e contrassegnata con una scala.

6. Sede lama precordonatrice, taglio e stozzatura

1) Il diametro del rullo superiore della scanalatura è di 156 mm, tubo di acciaio senza saldatura, due tempi di rettifica, cromatura dura della superficie, movimento fluido.

2) Il diametro inferiore del rullo di scanalatura è di 156 mm, tubo di acciaio senza saldatura, due tempi di macinazione, cromatura dura della superficie, movimento fluido.

3) Lavorazione di precisione del disco lama asolatore superiore.

4) Regolazione elettrica della posizione assiale sincrona dei dischi lama fenditrice superiore ed inferiore, della ruota cordonatrice, del disco lama fenditrice e della ruota precordonatrice.

5) Scanalatura a doppia lama con albero singolo, la regolazione dell'altezza della scatola adotta la struttura di controllo elettrico del dente interno, in modo che l'olio lubrificante non sia facile da contaminare il cartone. E la regolazione dell'altezza della scatola è dotata di un dispositivo elettronico di protezione anticollisione, che non danneggerà la macchina.

6) Il meccanismo di traslazione della piastra guida adotta il design combinato di vite a ricircolo di sfere di precisione e asse ottico lineare, con movimento flessibile e posizionamento accurato.

7. Meccanismo di regolazione della fase dello slot

1) Struttura dell'ingranaggio planetario.

2) La fase di scanalatura è controllata dal computer e regolata elettricamente digitale a 360° (il movimento e l'arresto possono essere regolati).

8. Interruttore di azionamento e controllo

Il pannello di controllo è dotato di uno schermo tattile da 6 pollici, che semplifica la regolazione delle dimensioni della scanalatura.

Unità di fustellatura

1. Ruote di cordonatura

1) Il diametro del rullo è un tubo di acciaio senza saldatura di 110 mm, attraverso due volte di molatura, la cromatura dura della superficie, che si muove agevolmente.

2) Il gioco delle ruote di cordonatura è regolato manualmente dal corpo dell'ingranaggio a vite senza fine autobloccante bipolare e il gioco è regolato da un ingranaggio eccentrico, contrassegnato con scala.

2. Rulli di fustellatura

1) Il diametro del rullo di fustellatura inferiore è di 360 mm, realizzato in fusione centrifuga di acciaio legato con rettifica ad alta precisione. È dotato di dispositivo di bloccaggio scanalato.

2) Il diametro del rullo del tappetino in gomma è 388,9 mm, lavorazione con finitura in acciaio 45# di alta qualità, correzione del bilanciamento, cromatura dura. Il tappetino in gomma adotta il marchio Depair dalla Germania: manicotto in gomma poliuretanica resistente con incisione liscia, installazione conveniente e oltre 8 milioni di tempi di fustellatura. Il rullo del tappetino in gomma adotta dispositivi di movimento meccanico, ogni coltello taglierà in diverse posizioni, prolungherà efficacemente la durata del tappetino in gomma, la distanza di movimento è di 30 mm, dispositivo di compensazione automatica della velocità lineare, fa sì che la fustellatura a ciclo disinfinito funzioni in direzione circonferenziale, per rendere più uniforme l'usura del tappetino in gomma. quando il diametro del rotolo morbido cambia, la compensazione automatica del tracciamento, senza regolazione manuale, garantisce che le dimensioni di ciascun lotto di cartoni fustellati siano completamente coerenti e il dispositivo di separazione dei rulli fustellati sia dotato di un cilindro, quando il cartone non viene alimentato e al minimo, i due rulli superiore e inferiore saranno separabili, ridurranno l'usura del tappetino in gomma e della lama. Nel frattempo, la durata del tappetino in gomma e del modulo delle lame è notevolmente estesa.

3) Meccanismo di rettifica automatico del rullo di gomma, ripara e lucida più volte il tappetino di gomma usurato. Il tasso di riutilizzo del tappetino in gomma è stato notevolmente aumentato. La spia di allarme continua a lampeggiare quando il rullo di gomma viene riparato.

4) Sistema di pulizia: l'albero di goffratura anteriore e posteriore viene premuto sul nastro attraverso il motore di decelerazione e lo scarto di carta viene rimosso completamente, in modo che la macchina non venga influenzata dall'accumulo di carta straccia. L'efficienza del lavoro è notevolmente migliorata.

3. Struttura di regolazione della fase dei rulli fustellanti

1) Struttura dell'ingranaggio planetario.

2) La fase di fustellatura adotta la regolazione digitale elettrica a 360 gradi del microcomputer LCD. (regolabile per funzionamento e arresto).

Parametro tecnico

È possibile selezionare diverse configurazioni in base alle diverse esigenze degli utenti; (È possibile scegliere qualsiasi combinazione di stampa a 1-5 colori, scanalatura, punzonatura, fustellatura e impilatura).
