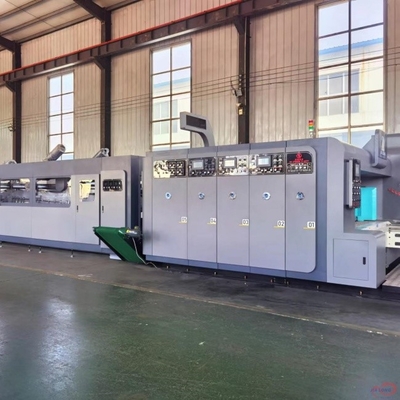

Correzione di scatole ad alta frequenza FFG Flexo Printing Folding Gluer Case Making Machine

Linea di produzione di cartoni di glucosio pieghevole Flexo

Velocità massima: 350 m/min

Velocità massima di imballaggio:20imballaggi/min

Scopo e caratteristiche:

• Sistema di controllo CNC, visualizzazione dei guasti, controllo della produzione, manutenzione a distanza.
• Sistema di rilevamento e posizionamento automatico, sistema di caricamento rapido della targa, cambio rapido della targa.
• Scatola di polvere allargata, dispositivo antistatico, raccolta centrale di polvere, protezione da pressione, efficiente rimozione della polvere.
• Adotta ingranaggi di terra di precisione in acciaio legato per la trasmissione e l'azionamento della ruota di aspirazione per garantire precisione e longevità.
• Doppia seduta "forming, slotting" con sistema di ruote di guida e regolazione precise, filo a prova di esplosione, ottimi effetti di piegatura e formazione.
• Sistema di raccolta e riciclaggio di carta ad alta velocità "su e giù", protezione contro l'abrasione superficiale, elevata efficienza produttiva.
• I componenti elettrici, i cuscinetti di trasmissione, ecc., utilizzano marchi internazionali, certificati CE europeo.

Unità di conteggio di uscita:

• Sistema di raccolta "su e giù" per proteggere efficacemente contro l'abrasione superficiale, elevata adattabilità della produzione.
• Correzione della scatola ad alta frequenza, caduta di carta assistita dal ventilatore, appiattimento pneumatico, trasmissione circolante.
• Sistema di raccolta di riciclaggio per l'accumulo e il conteggio ad alta velocità, garantendo un'elevata produttività.
• Sulla base di un'unità di conteggio, supporto per i rulli per la stampa della carta, spazio di carta regolabile elettricamente.
• Regolazione elettrica del movimento orizzontale per l'unità di conteggio di uscita.

Unità pieghevole:

• Braccio ponte a scatola pieghevole di alta resistenza esteso per garantire precisione di piegatura e stabilità ad alta velocità.
• Utilizza un sistema di movimento laterale sincrono a guida lineare, con un supporto di ponte ad alta resistenza al centro per un movimento agevole.
• Sistema di rulli di guida elastici con spazio libero regolabile, che protegge dai danni da compressione, risolvendo efficacemente i problemi di blocco della carta.
• Sistema di ruota di guida pieghevole, con barre guida per l'assistenza, buon effetto pieghevole con trasporto di presa della cintura superiore e inferiore.
• Trasmissione posteriore con cintura di aspirazione, motore azionato indipendentemente su entrambi i lati per correggere efficacemente le deviazioni.

Unità di trasferimento:

• Controllo CNC collegato, regolazione comoda e veloce.
• Dispositivo di rullo a pressione di guida elastico, trasmissione di chiusura della cintura superiore e inferiore.
• Dispositivi multipli per la rimozione dei detriti: coltello ad aria, spazzola, spazzola elettrica a rulli, ottimo effetto di rimozione dei detriti.
• Sistema di incollaggio regolabile a temperatura costante, che mantiene una temperatura di colla costante per ottimali caratteristiche di incollaggio.
• Sistema di ruote adesive con buco di maglia grande, incollaggio stabile, quantità di colla controllata, posizione regolabile elettricamente.

Caratteristiche dell'apparecchiatura:

• Introduzione
• 1. Tutte le cinghie di trasporto di carta possono essere spostate indipendentemente. Le cinghie di trasporto di carta sono dotate di ruote di pressatura della carta, ventilatori e spazzole per pulire la carta di scarto nella massima misura.Dispositivo della ruota guidaTrasmissione elettrica a sinistra e a destra, facile da regolare
• 2. ruota adesiva: realizzata in acciaio inossidabile, più resistente e resistente alla corrosione.
• 3. Parte pieghevole: la funzione principale è quella di piegare il cartone verso il basso e utilizzare la piastra di correzione per correggere la linea di pressione per la seconda volta per piegare il cartone in una scatola standard.
• 4Per la pulizia della stampatura, se la parte di raschiatura e la parte di piegatura non sono state pulite, i rottami di carta vengono nuovamente puliti.

• 5. Colpisci le parti: Colpisci i punti insieme e spingili fuori con un numero preciso contando la luce, contando e correggendo.
• 6. Parte di uscita: dopo aver spinto fuori, il supporto di carta sopra premere senza intoppi per l'uscita.

Configurazione meccanica del reparto imballaggio:

(1) Taizhou Haoli riduttore

(2), cilindro AirTAC, valvola solenoide

(3), Guangdong Duffy asse di trasmissione di potenza

(4), cuscinetto Harbin

Configurazione elettrica:

(1) PLC Panasonic

(2) Contattore Siemens

(3), pulsante Schneider

4, alimentazione di commutazione: Taiwan MEAN WELL

(5), interruttore fotoelettrico Beifuning

(6), Relay Omron

(7) Interfaccia uomo-macchina Kunlun Tongtai

• 8. pannello di controllo; adotta il controllo PLC e ha funzioni quali zero e memoria. (PLC combinato con controllo touch screen può essere selezionato)
• 9Il pannello di controllo per ogni azione della macchina controlla il movimento a sinistra e a destra, l'ascesa e la caduta della piastra di carta, ecc.

Mparametro acino

velocità massima:320 metri/minuto

Numero massimo di pacchetti lanciati:20 confezioni

Dimensione massima del cartone:700 mm*500 mm

Dimensione minima del cartone:195 mm*105 mm

Larghezza massima del cartone (compreso il coperchio dell'altalena):1100 mm

Larghezza minima del cartone (compreso il coperchio dell'altalena):240 mm

Altezza massima di impilazione:350 mm

Altezza minima di impilazione:80 mm

Quantità massima per imballaggio:50 pezzi

Quantità minima per imballaggio:10 pezzi

Cintura:Siglin (impresa comune Cina-Germania)
