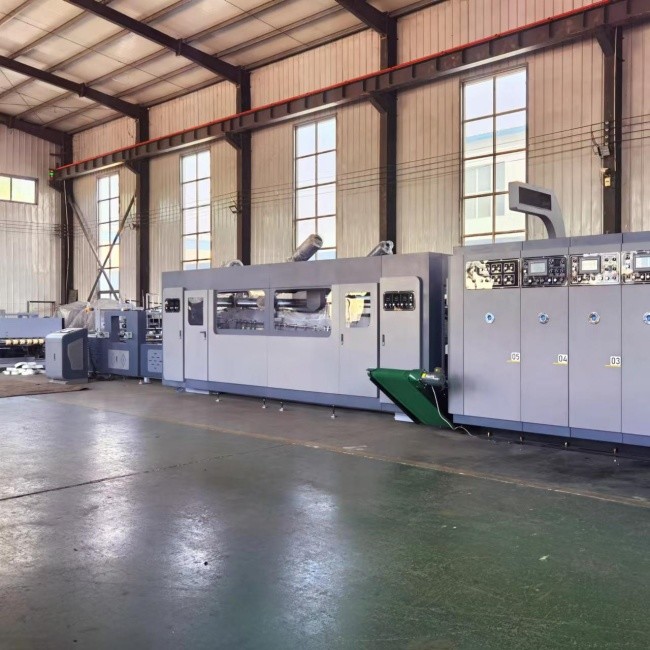

FFG Flexo Stampa Pieghevole Gluer Case Making Machine Sistema di controllo CNC

Linea di produzione di cartone per incollaggio pieghevole Flexo

Velocità di corsa massima: 350 m/min

Velocità massima di confezionamento: 20 pacchi/min

Scopo e caratteristiche:

• Sistema di controllo CNC, visualizzazione guasti, controllo della produzione, manutenzione remota.
• Sistema di rilevamento e posizionamento automatico, sistema di azionamento caricamento rapido delle piastre, cambio rapido delle piastre.
• Contenitore raccoglipolvere allargato, dispositivo antistatico, raccolta polvere centralizzata, protezione dalla pressione, efficace rimozione della polvere.
• Adotta ingranaggi rettificati di precisione in acciaio legato per la trasmissione e la trasmissione della ruota di aspirazione per garantire precisione e longevità.
• "Formazione, scanalatura" a doppia sede con sistema di guida e regolazione preciso delle ruote, filo antideflagrante, eccellenti effetti di piegatura e formatura.
• Sistema di raccolta e riciclaggio della carta ad alta velocità "su e giù", protezione dall'abrasione superficiale, elevata efficienza produttiva.
• I componenti elettrici, i cuscinetti della trasmissione, ecc., utilizzano marchi internazionali, certificati dal CE europeo.

Unità di uscita conteggio:

• Sistema di raccolta “su e giù” per proteggere efficacemente dall'abrasione superficiale, elevata adattabilità produttiva.
• Correzione della scatola ad alta frequenza, caduta carta assistita da ventola, appiattimento pneumatico, trasmissione circolante.
• Sistema di raccolta e riciclaggio di conteggio ad alta velocità con controllo dell'azionamento multi-servo, che garantisce un'elevata produttività.
• Uscita nastro trasportatore per unità di conteggio, rullo premicarta assistito, distanza carta regolabile elettricamente.
• Regolazione elettrica del movimento orizzontale del gruppo di uscita conteggio.

Unità pieghevole:

• Braccio esteso del ponte della scatola pieghevole ad alta resistenza per garantire precisione di piegatura e stabilità ad alta velocità.
• Utilizza un sistema di movimento laterale sincrono con guida lineare, con un supporto a ponte ad alta resistenza al centro per uno spostamento fluido.
• Sistema di rulli guida elastici con gioco regolabile, che protegge dai danni da compressione e risolve efficacemente i problemi di inceppamento della carta.
• Sistema di ruote di guida sagomatura pieghevole, con barre di guida per assistenza, buon effetto di piegatura con trasporto di bloccaggio del nastro superiore e inferiore.
• Trasmissione posteriore a cinghia di aspirazione, motore azionato indipendentemente su entrambi i lati per correggere efficacemente le deviazioni.

Unità di trasferimento:

• Controllo collegato a CNC, regolazione comoda e veloce.
• Dispositivo elastico a rullo pressore di guida, trasmissione bloccaggio cinghia superiore ed inferiore.
• Dispositivi multipli per la rimozione dei detriti: lama d'aria, spazzola, spazzola a rullo elettrica, eccellente effetto di rimozione dei detriti.
• Sistema di incollaggio regolabile a temperatura costante, che mantiene una temperatura della colla costante per caratteristiche di incollaggio ottimali.
• Sistema di ruote colla di grandi dimensioni con foro di rete, incollaggio stabile, quantità di colla controllata, posizione regolabile elettricamente.

Caratteristiche dell'attrezzatura:

• Introduzione
• 1. Tutti i nastri di trasporto della carta possono essere spostati in modo indipendente. I nastri di trasporto della carta sono dotati di ruote premicarta, ventole e spazzole per pulire al massimo la carta straccia. Dispositivo a ruota guida, trasmissione bloccaggio cinghia superiore ed inferiore. Camminata elettrica sinistra e destra, facile da regolare le dimensioni
• 2. Ruota di incollaggio: realizzata in acciaio inossidabile, più durevole e resistente alla corrosione. La tramoggia della colla è dotata di guide lineari, che rendono la regolazione della posizione più comoda e precisa.
• 3. Parte pieghevole: la funzione principale è piegare il cartone verso il basso e utilizzare la piastra di correzione per correggere la linea di pressione per la seconda volta per piegare il cartone in una scatola standard.
• 4. Per la pulizia dello stampo, se la parte raschiante e la parte pieghevole non sono state pulite, i ritagli di carta straccia verranno nuovamente puliti.

• 5. Picchietta insieme le parti: picchietta insieme i punti e spingili fuori con un numero preciso attraverso il conteggio della luce, il conteggio e la correzione.
• 6. Parte di uscita: dopo essere stato spinto fuori, il supporto della carta sopra preme dolcemente per l'uscita.

Configurazione meccanica del reparto di confezionamento:

(1), riduttore Taizhou Haoli

(2), cilindro AirTAC, elettrovalvola

(3), albero di trasmissione di potenza Guangdong Duffy

(4), Direzione Harbin

Configurazione elettrica:

(1), Panasoni PLC

(2), contattore Siemens

(3), pulsante Schneider

(4), alimentatore switching: Taiwan MEAN WELL

(5), interruttore fotoelettrico Beifuning

(6), Relè Omron

(7) Interfaccia uomo-macchina Kunlun Tongtai

• 8. Pannello di controllo; adotta il controllo PLC e ha funzioni come azzeramento e memoria. (È possibile selezionare il PLC combinato con il controllo touch screen)
• 9. Il pannello di controllo per ciascuna azione della macchina controlla il movimento sinistro e destro, la salita e la discesa della piastra di carta, ecc.

Selezione delle parti della macchina:

1. Fornitura automatica di colla, colla circolante, mai rottura della colla, nessuna necessità di aggiungere manualmente la colla, risparmiando tempo e fatica. Adatto a tutti i tipi di colla.

2. Ruota di rivestimento della colla in acciaio inossidabile, resistente alla corrosione, resistente all'usura, rivestimento della colla uniforme, risparmio di colla, la quantità di colla utilizzata è circa un terzo della quantità di rivestimento di colla manuale.

3. La parte pieghevole è dotata di un set di ruote di pressatura multi-passaggio regolabile, che rende la piegatura del cartone più agevole e l'incollaggio più bello e preciso.

4. La sezione di conteggio corregge l'impilamento del cartone e l'impilamento e l'uscita sono sicuri, stabili, accurati e privi di errori. È controllato digitalmente e facile da usare. Può essere immesso senza arrestare la macchina.

Mparametro macchina

La velocità massima:320 metri/minuto

Numero massimo di pacchetti lanciati:20 pacchetti

Dimensioni massime del cartone:700 mm*500 mm

Dimensioni minime del cartone:195 mm*105 mm

Larghezza massima del cartone (compresa la copertura oscillante):1100 mm

Larghezza minima del cartone (compresa la copertura oscillante):240mm

Altezza massima di impilamento:350mm

Altezza minima di impilamento:80 mm

Quantità massima per confezione:50 pz

Quantità minima per confezione:10 pezzi

Cintura:Siglin (joint venture Cina-Germania)

Per le aree contrassegnate nell'immagine, prestare attenzione al rifornimento e alla manutenzione regolari "una volta ogni mezzo mese" per garantire il normale funzionamento della macchina e una maggiore durata della macchina.

Diagramma della fondazione

Allegato

Funzionamento sicuro:

1. Prima di iniziare il lavoro, è necessario indossare abiti da lavoro e scarpe da lavoro, allacciare i bottoni e i polsini e non mettere nelle tasche oggetti facili a cadere.

2. Dopo che l'equipaggio arriva al lavoro, verificare che non vi siano persone o detriti nel raggio d'azione dell'attrezzatura. La copertura protettiva dell'apparecchiatura deve essere intatta e non allentata.

3. Prima di avviare l'apparecchiatura, il campanello dovrebbe suonare e l'allarme dovrebbe suonare. Solo dopo aver riconfermato che nessuno si trova nel raggio d'azione dell'apparecchiatura è possibile avviarla.

4. Quando l'apparecchiatura è in funzione, è severamente vietato toccare con le mani tutte le superfici di lavoro operative e non sono consentiti lavori di manutenzione e pulizia. Non è consentito attraversare le parti in corsa.

5. I membri dell'equipaggio devono attenersi rigorosamente ai loro posti in base alla divisione del lavoro e non possono saltare i posti o lasciare i loro posti senza permesso. Dovrebbero sempre prestare attenzione al funzionamento dell'apparecchiatura.

6. Quando l'apparecchiatura è in funzione, è severamente vietato toccare con le mani tutte le superfici di lavoro operative e non sono consentiti lavori di manutenzione e pulizia. Non è consentito attraversare le parti in corsa.

7. I membri dell'equipaggio devono attenersi rigorosamente ai loro posti in base alla divisione del lavoro e non possono saltare i posti o lasciare i loro posti senza permesso. Dovrebbero sempre prestare attenzione al funzionamento dell'apparecchiatura.

Se si riscontra un'anomalia, spegnere immediatamente la macchina.

8. Durante il lavoro non è consentito a nessuno giocare con l'attrezzatura o emettere rumori molesti.

9. Durante il processo di lavoro, il posto di lavoro deve essere mantenuto pulito e regolare. Assicurati che non ci sia disordine intorno al dispositivo. Gli strumenti e le parti devono essere collocati nei luoghi designati.

10. L'operatore di questa macchina deve avere familiarità con le funzioni e le posizioni dei pulsanti principali dell'apparecchiatura. In caso di incidente, chiunque può premere l'interruttore di arresto di emergenza.
