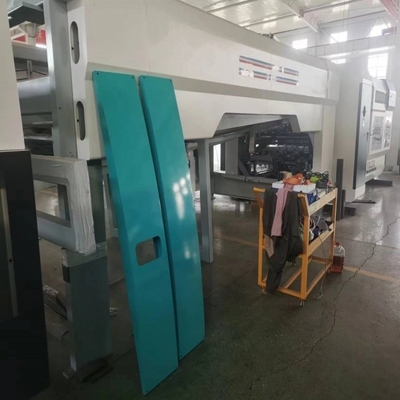

Linea di produzione di cartone di stampa flessibile pieghevole macchina adesiva accurata e ordinata impilazione

Linea di produzione di cartoni di glucosio pieghevole Flexo

• Introduzione
• 1. Tutte le cinghie di trasporto di carta possono essere spostate indipendentemente. Le cinghie di trasporto di carta sono dotate di ruote di pressatura della carta, ventilatori e spazzole per pulire la carta di scarto nella massima misura.Dispositivo della ruota guidaTrasmissione elettrica a sinistra e a destra, facile da regolare
• 2. ruota adesiva: realizzata in acciaio inossidabile, più resistente e resistente alla corrosione.
• 3. Parte pieghevole: la funzione principale è quella di piegare il cartone verso il basso e utilizzare la piastra di correzione per correggere la linea di pressione per la seconda volta per piegare il cartone in una scatola standard.
• 4Per la pulizia della stampatura, se la parte di raschiatura e la parte di piegatura non sono state pulite, i rottami di carta vengono nuovamente puliti.

• 5. Colpisci le parti: Colpisci i punti insieme e spingili fuori con un numero preciso contando la luce, contando e correggendo.
• 6. Parte di uscita: dopo aver spinto fuori, il supporto di carta sopra premere senza intoppi per l'uscita.

• 7Dipartimento imballaggio: adottando la tecnologia della carta contro-spinta, la velocità di sollevamento delle operazioni sinistra e destra è raddoppiata e sono disponibili sia corsie singole che doppie.
• 8. pannello di controllo; adotta il controllo PLC e ha funzioni quali zero e memoria. (PLC combinato con controllo touch screen può essere selezionato)
• 9. Configurazione elettrica:

PLC del computer di controllo principale: Panasonic

Schermo touch: Kunlun Tongtai

Fornitore di alimentazione di commutazione: MEAN WELL

Convertitore di frequenza: Delta

Relaio intermedio: Omron.

Interruttore: Siemens

Contatto: Siemens

Interruttore fotoelettrico: Shanghai Industrial Group

Blocco terminale:

• 10Il pannello di controllo per ogni azione della macchina controlla il movimento a sinistra e a destra, l'ascesa e la caduta della piastra di carta, ecc.

Principio di funzionamento

La sezione di incollaggio del cartone e la sezione di stampa e taglio a stampo sono collegate, utilizzate e funzionate in modo sincrono in modo che il cartone stampato, tagliato a stampo,può entrare senza intoppi nella sezione di incollaggio del cartoneQuando il cartone è finito di incollare, piegare e correggere, i pallet vengono trasportati al ballerino.Il confezionatore ha un sensore fotoelettrico e trasmette il segnale al PLCIl PLC controlla il funzionamento di ciascuna parte della confezionatrice.

Mparametro acino

velocità massima:320 metri/minuto

Numero massimo di pacchetti lanciati:20 confezioni

Dimensione massima del cartone:700 mm*500 mm

Dimensione minima del cartone:195 mm*105 mm

Larghezza massima del cartone (compreso il coperchio dell'altalena):1100 mm

Larghezza minima del cartone (compreso il coperchio dell'altalena):240 mm

Altezza massima di impilazione:350 mm

Altezza minima di impilazione:80 mm

Quantità massima per imballaggio:50 pezzi

Quantità minima per imballaggio:10 pezzi

Cintura:Siglin (impresa comune Cina-Germania)

Per le aree segnate nella foto,prestare attenzione al rifornimento e alla manutenzione regolari "una volta ogni mezzo mese" per garantire il normale funzionamento della macchina e una durata di vita più lunga della macchina.

Diagramma di fondazione

Appendice 1

Articoli da preparare dall'acquirente:

1Quando arriva la macchina, preparate il carrello elevatore, da cinque a otto tonnellate, forchetta lunga.

2Preparate i luoghi pertinenti.

3Preparate il cavo di alimentazione principale, il gas.

4Aiuto del personale di sicurezza.

5- Preparare il cartone e testare la macchina in qualsiasi momento.

Appendice2

Funzionamento sicuro:

1Prima di iniziare a lavorare, è necessario indossare abiti e scarpe da lavoro, allacciare i bottoni e le manette e non mettere in tasca oggetti che cadono facilmente.

2Dopo che l'equipaggio è arrivato al lavoro, controllare che non ci siano persone o detriti nel raggio di funzionamento dell'apparecchiatura.

3. prima di avviare l'apparecchiatura, deve suonare la campana e l'allarme. solo dopo aver confermato che nessuno è nel raggio di funzionamento dell'apparecchiatura può essere avviato.

4Quando l'apparecchiatura è in funzione, è severamente vietato toccare con le mani tutte le superfici di lavoro e non sono ammessi lavori di manutenzione e pulizia.Non è consentito attraversare le parti in movimento.

5I membri dell'equipaggio devono rispettare rigorosamente i loro posti secondo la divisione del lavoro, e sono vietati di saltare i posti o lasciare i loro posti senza permesso.Devono sempre prestare attenzione al funzionamento dell'attrezzatura.

6Quando l'apparecchiatura è in funzione, è severamente vietato toccare con le mani tutte le superfici di lavoro e non sono ammessi lavori di manutenzione e pulizia.Non è consentito attraversare le parti in movimento.

7I membri dell'equipaggio devono rispettare rigorosamente i loro posti secondo la divisione del lavoro, e sono vietati di saltare i posti o lasciare i loro posti senza permesso.Devono sempre prestare attenzione al funzionamento dell'attrezzatura.

Se viene rilevata un' anomalia, spegnete immediatamente la macchina.

8Durante il lavoro, nessuno può giocare con l'attrezzatura o fare rumori forti.

9. Durante il processo di lavoro, il luogo di lavoro deve essere tenuto pulito e liscio. Assicurarsi che non ci sia disordine intorno al dispositivo. Gli strumenti e le parti devono essere posizionati in luoghi designati.

10L'operatore di questa macchina deve conoscere le funzioni e la posizione dei pulsanti principali dell'apparecchiatura.
