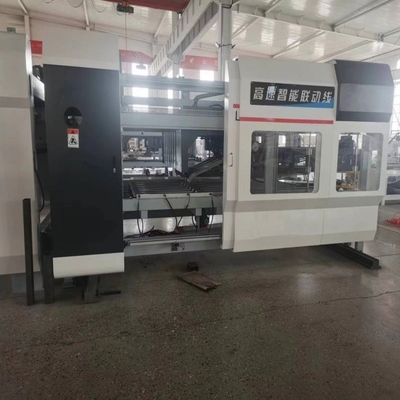

Linea di produzione di cartone per stampa flessibile pieghevole

Linea di produzione di cartoni di glucosio pieghevole Flexo

Velocità massima: 350 m/min

Velocità massima di imballaggio:20imballaggi/min

Caratteristiche dell'apparecchiatura:

• 1- Velocità di formazione veloce.
• 2- Accurata alimentazione della carta per aspirazione d'aria.
• 3- Un buon controllo delle dimensioni e delle dimensioni e una forte resistenza agli sprechi.
• 4- Correzione secondaria della deviazione, eliminare completamente la bocca delle forbici.
• 5- Conto accurato.
• 6- La parte di battuta rende il cartone ben formato.
• 7Accurato e ordinato.
• 8Fornitura automatica di colla, applicazione uniforme di colla, risparmio di colla e funzione di allarme per carenza di colla.
• 9Controllo remoto digitale, preciso, comodo e veloce.

• Introduzione

• 1. Tutte le cinghie di trasporto di carta possono essere spostate indipendentemente. Le cinghie di trasporto di carta sono dotate di ruote di pressatura della carta, ventilatori e spazzole per pulire la carta di scarto nella massima misura.Dispositivo della ruota guidaTrasmissione elettrica a sinistra e a destra, facile da regolare
• 2. ruota adesiva: realizzata in acciaio inossidabile, più resistente e resistente alla corrosione.
• 3. Parte pieghevole: la funzione principale è quella di piegare il cartone verso il basso e utilizzare la piastra di correzione per correggere la linea di pressione per la seconda volta per piegare il cartone in una scatola standard.
• 4Per la pulizia della stampatura, se la parte di raschiatura e la parte di piegatura non sono state pulite, i rottami di carta vengono nuovamente puliti.

• 5. Colpisci le parti: Colpisci i punti insieme e spingili fuori con un numero preciso contando la luce, contando e correggendo.
• 6. Parte di uscita: dopo aver spinto fuori, il supporto di carta sopra premere senza intoppi per l'uscita.

• 7Dipartimento imballaggio: adottando la tecnologia della carta contro-spinta, la velocità di sollevamento delle operazioni sinistra e destra è raddoppiata e sono disponibili sia corsie singole che doppie.

Configurazione meccanica del reparto imballaggio:

(1) Taizhou Haoli riduttore

(2), cilindro AirTAC, valvola solenoide

(3), Guangdong Duffy asse di trasmissione di potenza

(4), cuscinetto Harbin

Configurazione elettrica:

(1) PLC Panasonic

(2) Contattore Siemens

(3), pulsante Schneider

4, alimentazione di commutazione: Taiwan MEAN WELL

(5), interruttore fotoelettrico Beifuning

(6), Relay Omron

(7) Interfaccia uomo-macchina Kunlun Tongtai

• 8. pannello di controllo; adotta il controllo PLC e ha funzioni quali zero e memoria. (PLC combinato con controllo touch screen può essere selezionato)
• 9. Configurazione elettrica:

PLC del computer di controllo principale: Panasonic

Schermo touch: Kunlun Tongtai

Fornitore di alimentazione di commutazione: MEAN WELL

Convertitore di frequenza: Delta

Relaio intermedio: Omron.

Interruttore: Siemens

Contatto: Siemens

Interruttore fotoelettrico: Shanghai Industrial Group

Blocco terminale:

• 10Il pannello di controllo per ogni azione della macchina controlla il movimento a sinistra e a destra, l'ascesa e la caduta della piastra di carta, ecc.

Principio di funzionamento

La sezione di incollaggio del cartone e la sezione di stampa e taglio a stampo sono collegate, utilizzate e funzionate in modo sincrono in modo che il cartone stampato, tagliato a stampo,può entrare senza intoppi nella sezione di incollaggio del cartoneQuando il cartone è finito di incollare, piegare e correggere, i pallet vengono trasportati al ballerino.Il confezionatore ha un sensore fotoelettrico e trasmette il segnale al PLCIl PLC controlla il funzionamento di ciascuna parte della confezionatrice.

Selezione delle parti della macchina:

1Fornitura automatica di colla, colla circolante, non si rompe mai la colla, non è necessario aggiungere manualmente la colla, risparmiando tempo e fatica.

2. ruota di rivestimento in colla in acciaio inossidabile, resistente alla corrosione, resistente all'usura, rivestimento in colla uniforme, risparmio di colla, la quantità di colla utilizzata è di circa un terzo della quantità di rivestimento manuale.

3La parte pieghevole è dotata di un set di ruote pressanti a passaggi multipli regolabile, che rende la piegatura del cartone più liscia e la colla più bella e precisa.

4. La sezione di conteggio corregge l'impilazione del cartone e l'impilazione e l'uscita sono sicure, stabili, accurate e privi di errori.Può essere inserito senza fermare la macchina.

Mparametro acino

velocità massima:320 metri/minuto

Numero massimo di pacchetti lanciati:20 confezioni

Dimensione massima del cartone:700 mm*500 mm

Dimensione minima del cartone:195 mm*105 mm

Larghezza massima del cartone (compreso il coperchio dell'altalena):1100 mm

Larghezza minima del cartone (compreso il coperchio dell'altalena):240 mm

Altezza massima di impilazione:350 mm

Altezza minima di impilazione:80 mm

Quantità massima per imballaggio:50 pezzi

Quantità minima per imballaggio:10 pezzi

Cintura:Siglin (impresa comune Cina-Germania)

Per le aree segnate nella foto,prestare attenzione al rifornimento e alla manutenzione regolari "una volta ogni mezzo mese" per garantire il normale funzionamento della macchina e una durata di vita più lunga della macchina.

Diagramma di fondazione
