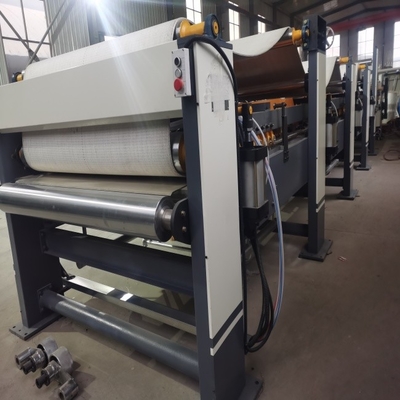

Linea di produzione di cartone ondulato a doppia faccia 600 mm x 18 pezzi

Larghezza effettiva

Il design produce velocità

Velocità economica a tre strati

Precisione della separazione longitudinale

Precisione trasversale

Larghezza di lavoro

Velocità di progettazione

Velocità economica

Numero della piastra riscaldante

Lunghezza della sezione di raffreddamento

5 metri

Requisiti di temperatura

Pressione del vapore

Pressione dell'aria

Piastra di pressione pneumatica

13 gruppi

★La macchina fronte-retro è una carta ondulata incollata su un solo lato e una carta laminata per il viso, riscaldamento della piastra riscaldata, pasta di colla e stereotipi per produrre cartone piatto.

★La superficie della piastra riscaldante è rettificata, larghezza della piastra riscaldante 600 mm, in totale 18 pezzi di piastra riscaldante, stereotipi di raffreddamento Minister 5 m. La piastra riscaldante è realizzata con bordo contenitore, certificato del contenitore a pressione chiuso e certificato di ispezione. Pannelli termici interni per la struttura di isolamento della partizione, flusso di vapore a forma di S, vapore, funzione evidente di separazione dell'acqua, migliorano la velocità di utilizzo del vapore.

★La piastra riscaldante adotta la struttura della piastra di pressione pneumatica. Il sollevamento della piastra di pressione adotta una struttura pneumatica. 14 set di piastre di pressione pneumatiche a molla sono standard.

★Il tubo termico della piastra riscaldante controlla la temperatura in più sezioni e dispone di un display della temperatura.

★Il nastro di cotone superiore viene centrato automaticamente dalla valvola pneumatica di correzione e il doppio cilindro viene utilizzato per controllare il dispositivo di tensionamento del nastro di cotone a forma di S. La quantità di serraggio è elevata.

★Il nastro inferiore adotta un meccanismo di tensionamento pneumatico, la struttura è semplice e pratica, la sinistra e la destra del nastro trasportatore inferiore vengono corrette e allineate automaticamente e possono anche essere regolate manualmente su entrambi i lati.

★Unità di azionamento del cambio che utilizza una struttura indipendente, numero di acciaio per ingranaggi ZG-500 per i materiali, utilizzo di lubrificazione degli ingranaggi a bagno d'olio.

★I componenti elettrici utilizzano marchi di fama internazionale, il funzionamento del dispositivo è stabile e affidabile.

★Motore di azionamento principale per l'energia della frequenza del motore, coppia a bassa velocità, ampio intervallo di velocità, affidabile e facile manutenzione.

★La spina dorsale principale dei profili GB ad alta intensità, struttura solida, bell'aspetto, adatta per il lavoro ad alta velocità.

Nome della parte

Specifica

Trattamento superficiale

Rullo in gomma di trascinamento superiore

Rivestito in gomma resistente all'usura

Rullo inferiore in gomma di trascinamento

Rivestito in gomma resistente all'usura

Rullo cinghia condotto anteriore e posteriore

Lucidatura cromatura a molatura tonda

Rullo tenditore superiore

Lucidatura cromatura a molatura tonda

Rullo di regolazione della cinghia superiore

Lucidatura cromatura a molatura tonda

Numero di serie

Nome delle parti principali

Marchi o luogo di origine

Osservazioni

Scheletro principale

Profili di produzione Tiangang o lai gang

Canale N.36 e raggio a I N.16

Guidare il wallboard

HeBei Han Dan

Pannello riscaldante

Tiangang o Jigang

Pannello contenitore Q235B realizzato

Motore di azionamento principale

Simens

Motore a frequenza 90KW

Fettuccia di cotone

ShenYang

spessore: 9 mm

Trappola

Armstrong, Stati Uniti

Galleggiante

Apparecchi elettrici a bassa tensione

SIMENS

Contattore, relè, pulsante

Componenti pneumatici

AirTac o sono

Convertitore di frequenza

Delta o Inovance

Cuscinetto

C&U

Cuscinetto con sede

Fujian
