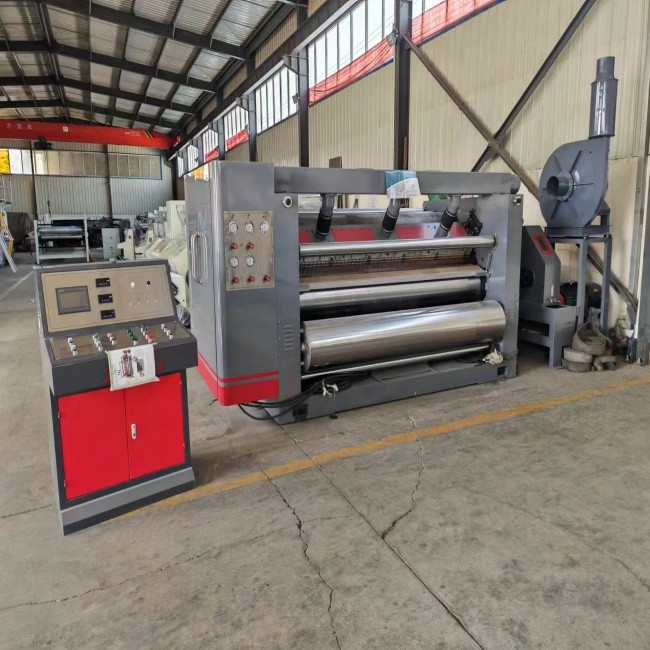

SF-360-2500 Modello di struttura di aspirazione modularizzata a monofaccia del cofano

Modello SF-360-2500 Single Facer modulare

Scaratteristiche strutturali:

• Viene adottata la struttura di aspirazione della cappa ed è dotata di un potente ventilatore ad alta pressione. L'aspirazione dell'aria è dotata di silenziatore. La fonte d'aria e il controllo elettrico sono concentrati nello stesso quadro operativo, a non meno di 1,5 metri di distanza dalla macchina principale. Il lato operativo è completamente chiuso e completamente coperto.
• La base della macchina e i pannelli a parete sono realizzati con getti di sabbia di resina di alta qualità e lo spessore del pannello a parete è di 240 mm. Cambio indipendente, trasmissione a giunto cardanico.
• Il rullo ondulato è realizzato in acciaio legato 48CrMo, che viene bonificato → tornitura sgrossata → alesatura fine del foro interno → cottura della testa dell'albero → saldatura → distensione della tempra → tornitura fine → rettifica grossolana → tempra a media frequenza → rettifica fine smerigliatrice CNC → trattamento al carburo di tungsteno; il diametro del rullo ondulato è ¢ 360 mm e la durezza superficiale è superiore a 60 gradi HRC. I cuscinetti delle parti principali del rullo e del rullo pressore sono cuscinetti Havalo.
• Il rullo pressore è ¢ 370mm, la superficie è rettificata e cromata; la pressione dell'aria controlla il movimento su e giù e il materiale è acciaio al carbonio medio n. 45, bonificato (con dispositivo tampone).
• L'unità a rulli colla adotta una struttura a skateboard integrale, che può essere spostata fuori dalla macchina per la manutenzione durante la manutenzione, migliorando l'efficienza del lavoro; il rullo di colla ha un diametro di ￠252 mm e la superficie è lucidata e incisa con 25 linee di lavorazione a rete a fossa e quindi cromata a dura. La superficie del rullo raschiatore è lucida e cromata a spessore.

Parametro tecnologico:

1. Larghezza di lavoro: 2500 mm

2. Direzione operativa: sinistra o destra (determinata dalla fabbrica del cliente)

3. Velocità di progettazione: 180 m/min Velocità di lavoro: 120-150 m/min

4. Intervallo di temperatura: 160-200 ℃

5. Sorgente d'aria: 0,4-0,9 MPa

6. Pressione del vapore: 0,8-1,3 MPa

7. Tipo con scanalatura ondulata (A, B, C, E o UV opzionale)

Motoriparametro:

1. Motore principale: 30KW Tensione nominale: 380 V 50 Hz Modalità di funzionamento continua (S1)

2. Motore di aspirazione: 18KW Tensione nominale: 380 V 50 Hz Modalità di lavoro continua (S1)

3 Riduttore di regolazione colla; 100 W. Tensione nominale: 380 V 50 HZ Modalità di lavoro continua (S2).

4 Motore regolazione distanza colla; 250 W. Tensione nominale: 380 V 50 HZ Modalità di lavoro continua (S2).

5 Motore pompa colla: 2,2KW Tensione nominale: 380V 50Hz Modalità di lavoro continua (S1)

Rulliparametro:

1. Diametro del rullo ondulato: Ø 360 mm

2. Diametro del rullo di pressione: Ø 370 mm

3. Diametro del rullo di incollaggio: ￠252mm

4. Diametro del rullo di pasta fisso: ￠142 mm

5. Diametro del preriscaldatore: Ø 400 mm

Parti principali:
