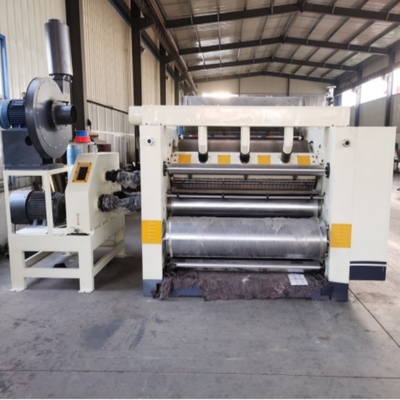

SF-360-2500 Modello Modularized Single Face Corrugation Machine Struttura di aspirazione del cofano

SF-360-2500 Modello modulato a singola facciata

Scaratteristiche strutturali:

• La struttura di aspirazione del cofano è adottata ed è dotata di un potente ventilatore ad alta pressione.La fonte d'aria e il controllo elettrico sono concentrati nello stesso armadietto di funzionamentoIl lato operativo è completamente chiuso e completamente coperto.
• La base della macchina e i pannelli di parete sono realizzati in sabbia di resina di alta qualità, e lo spessore del pannello di parete è di 240 mm.
• Il rullo ondulato è realizzato in acciaio in lega 48CrMo, which is quenched and tempered → rough turning → inner hole fine boring → shaft head baking → welding → tempering stress relief → fine turning → rough grinding → medium frequency quenching → CNC grinder fine grinding → tungsten carbide treatmentIl diametro del rullo ondulato è di ¢ 360 mm e la durezza superficiale è superiore a HRC60 gradi. I cuscinetti delle parti chiave del rullo e del rullo a pressione sono cuscinetti Havalo.
• Il rullo a pressione è ¢ 370 mm, la superficie è macinata e cromata; la pressione dell'aria controlla il movimento su e giù e il materiale è acciaio al carbonio medio n. 45,con una temperatura di calore inferiore o uguale a 80 °C.
• L'unità a rulli adesivi adotta una struttura integrata di skateboard, che può essere spostata fuori dalla macchina per la manutenzione durante la manutenzione, migliorando l'efficienza del lavoro;il rullo adesivo ha un diametro di ¢252mm, la superficie viene lucidata e incisa con 25 linee di lavorazione a maglia di tipo fossa e poi cromata.
• L'unità di rivestimento della colla può essere spostata nel suo insieme e la sostituzione del rullo della colla è rapida e comoda.
• Il dispositivo di regolazione dell'umidità di spruzzo è utilizzato per mantenere il tipo di flauto ondulato in buona stabilità di deformazione ed evitare la crepa.
• Sono utilizzati il sistema automatico di alimentazione della colla di circolazione e il dispositivo di colla della pompa del diaframma, che hanno un buon effetto tampone
• La potenza principale è alimentata da un motore a frequenza variabile, che risparmia energia ed è efficiente, con un basso tasso di guasti.
• La larghezza della colla è regolata elettricamente per adattarsi a tutte le variazioni di larghezza della carta di base.
• Sia il rullo ondulato che il rullo a pressione adottano un dispositivo di pressurizzazione a doppio cilindro, che funziona in modo stabile;
• Il rullo di preriscaldamento adotta un tubo di acciaio senza cuciture di φ400mm prodotto da Tiangang, tutti collegati con tubi metallici
• La quantità di colla viene regolata elettricamente, il touch screen viene visualizzato e funzionato, e il gap di colla viene trasmesso attraverso l'encoder con elevata precisione.
• Le parti di alimentazione e di funzionamento sono dotate di reti di sicurezza per garantire la sicurezza del personale durante il funzionamento della macchina.
• La struttura modulare, l'assemblaggio di rotoli di piastrelle e l'assemblaggio di rivestimento adesivo possono essere sostituiti rapidamente.

Parametro tecnologico:

1Larghezza di lavoro: 2500 mm

2- Direzione di funzionamento: sinistra o destra (determinata dalla fabbrica del cliente)

3Velocità di progettazione: 180 m/min Velocità di lavoro: 120-150 m/min

4- Intervallo di temperatura: 160-200°C

5Fonte d'aria: 0,4-0,9Mpa

6Pressione di vapore: 0,8-1,3Mpa

7Tipo di flauto ondulato (A, B, C, E o UV opzionale)

Mdiparametro:

1Motore principale: 30 kW Voltaggio nominale: 380 V 50 Hz Modalità di lavoro continua (S1)

2. Motore di aspirazione: 18KW Voltaggio nominale: 380V 50Hz Modalità di lavoro continua (S1)

3 Riduttore di regolazione della colla; 100 W Voltaggio nominale: 380 V 50 Hz Modalità di lavoro continua (S2)

4 Motore di regolazione del lacune della colla; 250W Voltaggio nominale: 380V 50HZ Modalità di lavoro continua (S2)

5 Motore della pompa adesiva: 2,2 kW Voltaggio nominale: 380V 50Hz Modalità di lavoro continua (S1)

Altri motoriparametro:

1Diametro del rullo ondulato: ¢ 360 mm

2. diametro del rullo a pressione: ¢ 370 mm

3. diametro del rullo adesivo: ¢252mm

4Diametro del rullo della pasta fissa: ¢ 142 mm

5Diametro del pre riscaldatore: ¢ 400 mm
