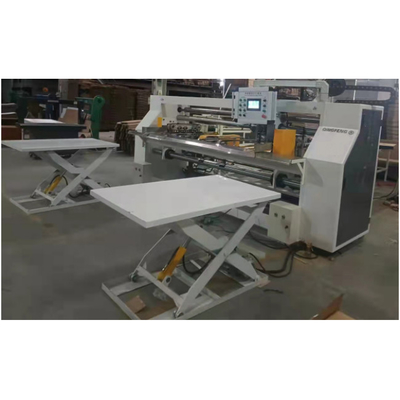

Modello 4600 Macchina di incollaggio a doppio pezzo di tipo 6 servo corrugata a cartone pieghevole

4600 Modello 6 Servo Automatic Folding Gluer ((Double Piece)

1 La piastra di parete della macchina è costituita da una piastra di acciaio mono laminato di alta durezza di 45 # 14 mm,e il resto del pezzo di lavoro è anche fatto di 45 # 6mm 8mm 10mm 12mm 14mm 16mm 18mm 20mm piastra di acciaio mono laminato ad alta durezza, ed è lavorato da una macchina di rettifica CNC per garantire la precisione del pezzo.

2 La struttura principale della macchina è collegata da 160×100 pesanti profili a forma di H, mentre il resto è collegato da 80×80 pesanti profili in alluminio, garantendo così la stabilità della macchina.

3 modelli di cuscinetti: C&U 6008RS,6206RS,6006RS,6202RS,6007RS,6301RS,6200RS,6004RS,6901RS,51102,51104,KR19;

Il cuscinetto universale con tipo di base: CZTUCFL206 CZTUCT207 CZTUCFC205 CZTUCFC207 CZTUCFL204 CZTUCHA207;

4 Modello cintura:

La cintura di alimentazione in carta:L2180mm × W100mm × T8mm (con fori), 8 pezzi.

Cintura trasportatrice:L5000mm × W60mm × T5mm, 10 pezzi.

5 Il meccanismo di trasmissione della macchina principale adotta una trasmissione a catena e i pignoni sono composti da:

5/8 pollice: 20 denti Ø35 e Ø30, 17 denti Ø55 intermedi, 14 denti Ø35 intermedi, 30 denti Ø30.

1/2 pollice: 20 denti Ø22 20 denti Ø38

3/8 pollice: 21 denti Ø25, 32 denti Ø12, 14 denti Ø22

I ruote dentate di cui sopra sono tutti realizzati in materiale 45# e poi estinti ad alta frequenza per prolungare la loro vita utile.

6 Sezione di alimentazione della carta: la cintura di alimentazione della carta è una cintura di gomma di alta qualità con elevata resistenza all'attrito e all'usura.La sezione posteriore è supportata da un rullo ausiliario per sollevare il cartone per l'alimentazione della carta, ed è dotato di due pompe di aspirazione da 3 kW per aspirare il cartone e assistere l'alimentazione della carta. , il motore di alimentazione della carta è costituito da due servomotori con una potenza di 1KW, garantendo così la stabilità dell'alimentazione della carta e la lunghezza dell'alimentazione della carta può essere regolata arbitrariamente.

7Il motore principale nella sezione centrale è azionato da un motore di riduzione di 4 kW di Zhejiang Mitsubishi, controllato da un convertitore di frequenza.e ha anche un'imbracatura elettromagnetica e una trasmissione elettromagnetica di controllo dei freniCi sono 3 serie di nastri trasportatori da ogni lato.

8 Parte adesiva: la parte centrale del sedere è fissata con parti calde e fredde.La larghezza della ruota di rivestimento della colla è di 10 mm e l'intervallo medio è di 2 mmSi può dire che si tratta di un doppio legame. Evitare l'apertura e l'esplosione della colla a causa dei cambiamenti stagionali quando viene utilizzato solo un adesivo a fusione calda per il legame,e evitare che la colla fusa a caldo si scoppi non appena la scatola alimentare entra nel deposito freddo.

9. Parte di modellazione centrale: i lati sinistro e destro sono fissati da servomotori.La pinza utilizza viti a sfera a bassa punta ad alta velocità e slider speciali per garantire la sensibilità e la precisione della pinzaInoltre, prolunga la sua durata di vita e garantisce la precisione della forma del cartone. , migliorando notevolmente il rendimento dei cartoni.

10 Sistema di riscaldamento della colla: la scatola di rivestimento della colla a caldo è realizzata in alluminio puro, che ha un'eccellente conduttività termica e accorcia il tempo di fusione del blocco di colla.La parte superiore è dotata di una scatola di colla in alluminio riscaldata indipendentementeLa colla di fusione calda scorre automaticamente nella scatola di colla inferiore, il che non influisce sul lavoro e migliora l'efficienza del lavoro.

11 Sistema di colla fredda: la ruota di gomma della scatola di rivestimento con colla fredda è realizzata in acciaio inossidabile e ha cuscinetti resistenti alla corrosione a doppia tenuta, il che prolunga la sua vita utile.

12 Principio di funzionamento

Inserire la lunghezza di alimentazione della carta sul display, premere il pulsante di alimentazione della carta e iniziare l'alimentazione della carta.i sensori fotoelettrici alle estremità sinistra e destra rilevano il cartone e ricevono il segnalePoi il tampone cade e la carta inizia ad essere spedita verso la parte di piegatura.Dopo aver raggiunto la parte di piegatura, i lati sinistro e destro iniziano a piegarsi e allinearsi, e poi la ruota di stampa della carta cade, anche il deflettore cade, e il cartone viene spedito.

Tensione: 380V 50HZ trifase a 4 fili
