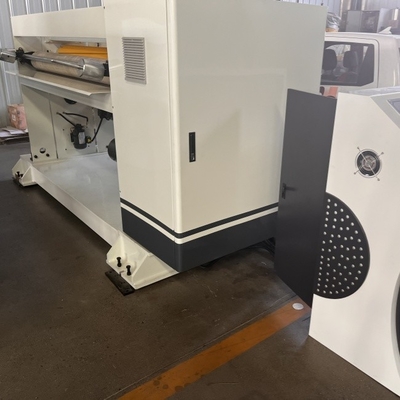

NC coltelli a elica per la produzione di cartone ondulato

La macchina comprende principalmente un ingranaggio interno dell'albero di taglio (2), un ingranaggio esterno dell'albero di taglio (3), una vite di collegamento (4), un manicotto di bloccaggio (5), un ingranaggio dell'albero di taglio (6), una lama inferiore (7), una vite di bloccaggio della lama inferiore (8), una vite superiore della lama superiore (9), una vite di bloccaggio della lama superiore (10), una lama superiore (11), un albero di regolazione del gioco degli ingranaggi (12), un motore principale (13), un'asta di regolazione (14), una vite di regolazione (15), un albero di taglio superiore. (16), un albero tagliente inferiore (17), ecc.

1. L'albero della lama superiore (16) e l'albero della lama inferiore (17) sono realizzati in acciaio al carbonio e trattati termicamente per una buona rigidità.

2. Quando si regola la lama, inserire l'asta della lama nella presa dell'asta della lama per la rotazione manuale.

3. Quando si regola la lama, allentare la vite di bloccaggio della lama inferiore (8) di 1/4 di giro e regolare la vite di bloccaggio della lama superiore (10) per far sì che la lama superiore (11) e quella inferiore (7) si adattino correttamente.

4. Quando si regola la lama, allentare la vite di collegamento dell'ingranaggio (16) e regolare la vite di regolazione del gioco laterale dell'ingranaggio (15) per eliminare il gioco laterale dell'ingranaggio dell'albero della lama.

5. Il manicotto di espansione (5) collega l'ingranaggio esterno dell'albero della lama (3) e l'ingranaggio dell'albero della lama (6) al rullo della lama.

6. Il motore del mandrino (13) è la fonte di energia per l'azionamento del rullo a lama.

Requisiti di installazione

1. La macchina deve essere installata su una fondazione in cemento duro con uno spessore della fondazione non inferiore a 250 mm;

2. La superficie della fondazione è piana e piana con una planarità non superiore a 2 mm/m;

3. La macchina deve essere regolata ad un livello prima di essere fissata sulla fondazione con una planarità non superiore a 0,4 mm/m; Strumento di prova: livello quadrato; Posizione di prova: traversa fissa porta coltello.

4. Quando la macchina è installata sulla fondazione, assicurarsi che l'attrezzatura sia parallela con un parallelismo non superiore a 1 mm/m. Strumento di prova: livello; Posizione di prova: entrambi i lati del telaio della macchina ad entrambe le estremità.

Installazione della macchina

Una volta installata la macchina, l'alimentazione dell'utente deve essere collegata all'armadio di azionamento della macchina e un interruttore dell'aria deve essere installato sull'estremità anteriore dell'armadio dell'aria per spegnere o accendere l'alimentazione della macchina in qualsiasi momento.

Una volta installata la macchina, la tubazione dell'aria compressa dell'utente deve essere collegata al triplo pneumatico della macchina e una valvola di arresto deve essere installata sull'estremità anteriore per disattivare o attivare l'alimentazione dell'aria compressa della macchina in qualsiasi momento (come mostrato di seguito).

I parametri del tubo dell'aria sono: PN0.6MPa, DN10.

Regolazione del livellamento della macchina

Dopo aver installato la macchina, osservare il misuratore di livello e regolare le viti finché il livello non è compreso tra 0,1 mm/1.000 mm×1.000 mm, quindi serrare i dadi dei bulloni di ancoraggio. Utilizzare lo stesso metodo per regolare la planarità di almeno quattro angoli della macchina.

Operazione

① Accendi—启动

② E-STOP—急停

③ Spegni—关机

④ Manuale/Automatico: 手动/自动

⑤ Regolazione della velocità: 速度调节

Cambia la lingua operativa: inglese o 中文 (cinese)

In modalità automatica, la macchina deve essere collegata a un double facer e la macchina controllerà automaticamente la velocità di marcia.

Nella modalità manuale, la velocità operativa viene regolata manualmente tramite il potenziometro. (La velocità operativa dovrebbe essere leggermente superiore alla velocità della linea di produzione)

Impostazione della “Lunghezza elaborazione” e della “Quantità elaborazione”.

Fare clic su "Avvio taglio NC", la macchina inizierà a funzionare.

Insieme dell'ordine

Puoi cambiare "ordine in sospeso" tramite "Numero su" e "Numero successivo"

Se il cartone lavorato è troppo lungo o troppo corto è possibile regolarlo modificando i parametri.
