Linee di produzione di cartone ondulato Ordini di stoccaggio NC Cutter Spirale coltelli

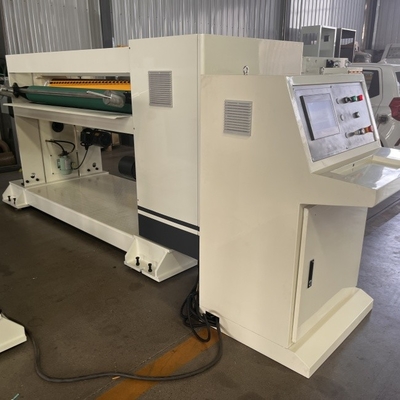

NC-100 NC tagliatrici a elica

La macchina è costituita principalmente da un ingranaggio interno (2), un ingranaggio esterno (3), una vite di collegamento (4), una manica di fissaggio (5), un ingranaggio (6), una lama inferiore (7),una vite di fissaggio della lama inferiore (8), una vite superiore (9) per la lama superiore, una vite di fissaggio (10) per la lama superiore, una lame superiore (11), un albero di regolazione del passo (12), un motore principale (13), una barra di regolazione (14), una vite di regolazione (15),un albero di taglio superiore (16), un albero di taglio inferiore (17), ecc.

1L'albero superiore (16) e l'albero inferiore (17) sono realizzati in acciaio al carbonio e sono sottoposti a trattamento termico per ottenere una buona rigidità.

2. Quando si regola la lama, inserire la barra nella presa della lama per la rotazione manuale.

3Quando si regola la lama, allentare la vite di fissaggio (8) della lama inferiore di 1/4 di giro e regolare la vite di fissaggio (10) della lama superiore per far sì che la lama superiore (11) e la lama inferiore (7) si adattino correttamente.

4Quando si regola la lama, allentare la vite di collegamento (16) e regolare la vite di regolazione (15) per eliminare la libera laterale dell'albero della lama.

5Il manicotto di espansione (5) collega l'ingranaggio esterno (3) dell'albero della lama e l'ingranaggio (6) dell'albero della lama al rullo della lama.

6Il motore a fusione (13) è la fonte di alimentazione per l'azionamento del rullo della lama.

Requisiti di installazione

1- la macchina deve essere installata su una fondazione di cemento duro con uno spessore di fondazione non inferiore a 250 mm;

2. la superficie della fondazione è piana e piana, con una piattazza non superiore a 2 mm/m;

3. la macchina deve essere regolata a un livello prima di essere fissata su una fondazione con una planarità non superiore a 0,4 mm/m; strumento di prova: livello quadrato; posizione di prova:porta coltello traversa fissa.

4Quando la macchina è montata su una fondazione, assicurarsi che l'apparecchiatura sia parallela con un parallelismo non superiore a 1 mm/m. Strumento di prova: livello; posizione di prova:entrambi i lati del telaio della macchina alle due estremità.

Installazione delle macchine

Quando la macchina è installata, l'alimentazione dell'utente deve essere collegata al dispositivo di alimentazione della macchina.e un interruttore d'aria deve essere installato all'estremità anteriore della cabina d'aria per spegnere o accendere l'alimentazione della macchina in qualsiasi momento.

Quando la macchina è installata, il condotto dell'aria compressa dell'utente deve essere collegato al triplet pneumatico della macchina.e una valvola di arresto deve essere installata all'estremità anteriore per spegnere o accendere l'alimentazione dell'aria compressa della macchina in qualsiasi momento (come illustrato di seguito).

I parametri dei tubi d'aria sono: PN0,6MPa, DN10.

Regolazione della planimetria della macchina

Dopo l'installazione della macchina, osservare il livellatore e regolare le viti fino a quando la livellarità è entro 0,1 mm/1000 mm × 1000 mm, quindi stringere i dadi dei bulloni di ancoraggio.Utilizzare lo stesso metodo per regolare la planarità di almeno quattro angoli della macchina.

Caratteristica strutturale:

• È in grado di memorizzare ordini di 200 unità, sostituire le specifiche del taglio in modo rapido e preciso, modificare gli ordini senza sosta e consente ai computer in rete di facilitare la gestione della produzione.
• Gli ingranaggi motori dell'albero del coltello sono di acciaio forgiato di precisione con indurre il rinforzo, trasmissione senza reazione, connessione avanzata senza chiave, alta precisione di trasmissione.
• La macchina di taglio adotta la struttura a spirale del coltello con lama in acciaio frontale intarsiata, coltello dentellato. forbici, forbici, forza di taglio, lunga durata della lama
• Intorno ai rulli di alimentazione sono utilizzati il modo di platen di attrezzatura solare, consegna agevole, pressione uniformemente, facile da schiacciare la tavola piastra o causare il blocco
• Questo modello è il sistema di accumulo di energia di frenatura (frenatura non dinamica), quindi il consumo di energia nel processo di produzione, il consumo medio di energia elettrica è 1/3 di una normale macchina da taglio NC,risparmiando oltre il 70% di energia per raggiungere l'obiettivo di risparmio di denaro .
• Regolabile con precisione senza marciapiede per garantire un'impegno preciso della lama, equilibrio di marcia.
• Utilizzo di una pompa d'olio e di un filtro indipendenti con due distribuzioni di rame in ciascuna posizione dell'ingranaggio, olio, lubrificazione e raffreddamento
• Roller da coltello: materiale in acciaio forgiato di buona qualità, equilibrato, con buona stabilità.

Parametri del diametro del rullo:

• Croce sull'albero del coltello distanza centrale: ¢ 216 mm
• Prima del diametro inferiore del rullo trasportatore ¢ 156 mm
• Dopo il diametro inferiore del rullo trasportatore: ¢ 156 mm
• Diametro anteriore del rullo a piastre: ¢70 mm
• Diametro anteriore del rullo a piastre: ¢70 mm

Nota: dopo aver lavorato tutti i rulli di macinazione, cromati duramente (solo sotto l'albero del coltello)

Motori di potenza e parametri elettrici

• potenza del motore principale:18.5KW Servo sincrono full AC
• Prima e dopo l'alimentazione della potenza del motore:3KW ((Controllo della frequenza)
• Potenza del motore della pompa di olio lubrificante:0.25KW

Parti acquistate principalmente, materie prime e origine:

Disegno dettagliato della macchina

La nostra azienda

Imballaggio del prodotto

FAQ:

D1: Lei è una società commerciale o un produttore?

R1: Siamo produttori.

D2: Avete un proprio team di ricerca e sviluppo?

A3: Abbiamo il miglior ingegnere professionale e un rigoroso sistema di controllo e controllo.

D4: Possiamo essere i vostri distributori?

A4: Cerchiamo distributori e agenti in tutto il mondo.

Q5: Come sta il pacco?

A5:Film a bolle, vassoio metallico e imballaggio in legno

Q6: Come va il tempo di consegna?

R6: Dipende dalla quantità di cui avete bisogno.
