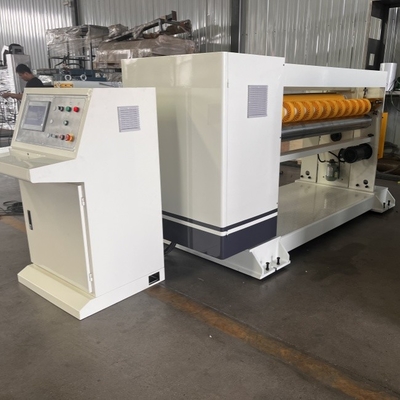

NC-100 NC tagliatrici a elica
Caratteristica strutturale:
- È in grado di memorizzare ordini di 200 unità, sostituire le specifiche del taglio in modo rapido e preciso, modificare gli ordini senza sosta e consente ai computer in rete di facilitare la gestione della produzione.
- Gli ingranaggi motori dell'albero del coltello sono di acciaio forgiato di precisione con indurre il rinforzo, trasmissione senza reazione, connessione avanzata senza chiave, alta precisione di trasmissione.
- La macchina di taglio adotta la struttura a spirale del coltello con lama in acciaio frontale intarsiata, coltello dentellato. forbici, forbici, forza di taglio, lunga durata della lama
- Intorno ai rulli di alimentazione sono utilizzati il modo di platen di attrezzatura solare, consegna agevole, pressione uniformemente, facile da schiacciare la tavola piastra o causare il blocco
- Questo modello è il sistema di accumulo di energia di frenatura (frenatura non dinamica), quindi il consumo di energia nel processo di produzione, il consumo medio di energia elettrica è 1/3 di una normale macchina da taglio NC,risparmiando oltre il 70% di energia per raggiungere l'obiettivo di risparmio di denaro .
- Regolabile con precisione senza marciapiede per garantire un'impegno preciso della lama, equilibrio di marcia.
- Utilizzo di una pompa d'olio e di un filtro indipendenti con due distribuzioni di rame in ciascuna posizione dell'ingranaggio, olio, lubrificazione e raffreddamento
- Roller da coltello: materiale in acciaio forgiato di buona qualità, equilibrato, con buona stabilità.
Parametri del diametro del rullo:
- Croce sull'albero del coltello distanza centrale: ¢ 216 mm
- Prima del diametro inferiore del rullo trasportatore ¢ 156 mm
- Dopo il diametro inferiore del rullo trasportatore: ¢ 156 mm
- Diametro anteriore del rullo a piastre: ¢70 mm
- Diametro anteriore del rullo a piastre: ¢70 mm
Nota: dopo aver lavorato tutti i rulli di macinazione, cromati duramente (solo sotto l'albero del coltello)
Motori di potenza e parametri elettrici
- potenza del motore principale:18.5KW Servo sincrono full AC
- Prima e dopo l'alimentazione della potenza del motore:3KW ((Controllo della frequenza)
- Potenza del motore della pompa di olio lubrificante:0.25KW
Parti acquistate principalmente, materie prime e origine:
| Nome delle parti principali |
Marchi o luogo di origine |
Materiale e tipo |
| Servomotore pieno CA |
Shanghai futian |
18.5KW |
| Motore a frequenza di alimentazione |
Hebei Hengshui Yongshun |
|
| cuscinetto |
HRB,ZWZ,LYC |
Sopra e giù i cuscinetti a rulli del coltello dal Giappone NSK |
| cintura |
Germania OPTIBELT |
|
| Sulla manica. |
Xianyang Chaoyue |
|
| Cuscinetto della cintura di sicurezza |
Zhejiang wuhuan |
|
| Contattori e relè, relè di medie dimensioni |
Francia Schneider |
|
| Interruttore di prossimità |
Giappone OMRON |
|
| Sistema di controllo servo di taglio volante |
America Emerson |
|
| Tavola di controllo del movimento |
Germania MKS-CT150 |
|
| Codificatore rotativo |
Wuxi ruipu |
|
| Motorizzazione di alimentazione |
Delta di Taiwan |
|
| Interfaccia uomo-macchina |
Taiwan WEINVIEW o MCGS |
|
| Attrezzature per il sole |
Cina Shenzhen |
|
| Componenti pneumatici |
Zhejiang sonorCSM |
|
| Convertitore di frequenza |
Siemens |
|
Disegno dettagliato della macchina
Operazione
操作
1 Accendere 启动
2 E-STOP 急停
3 Spegnere 关机
4 Manuale/Automatico/Automatico
5 regolazione della velocità
Cambiare la lingua di funzionamento:Inglese o 中文 ((cinese)
Accendi l' alimentatore principale
Clicca sul pulsante " Accendere "
In modalità automatica, la macchina deve essere collegata a un doppio ferrero e la macchina controllerà automaticamente la velocità di marcia.
In modalità manuale, la velocità di funzionamento è regolata manualmente attraverso il potenziometro (la velocità di funzionamento dovrebbe essere leggermente superiore alla velocità della linea di produzione)
Clicca sul comando di taglio NC
Impostazione della lunghezza di lavorazione e della quantità di lavorazione
Clicca sul tasto di avvio del taglio CNC, accelera, la macchina inizierà a funzionare.
Impostando la nuova lunghezza di elaborazione e quantità di elaborazione, si cambierà l'ordine.
La nostra azienda
Imballaggio del prodotto
FAQ:
D1: Lei è una società commerciale o un produttore?
R1: Siamo produttori.
D2: Avete un proprio team di ricerca e sviluppo?
A2: Sì, possiamo personalizzare i prodotti secondo le vostre esigenze.
D3: che ne dite della qualità?
A3: Abbiamo il miglior ingegnere professionale e un rigoroso sistema di controllo e controllo.
D4: Possiamo essere i vostri distributori?
A4: Cerchiamo distributori e agenti in tutto il mondo.
Q5: Come sta il pacco?
A5:Film a bolle, vassoio metallico e imballaggio in legno
Q6: Come va il tempo di consegna?
R6: Dipende dalla quantità di cui avete bisogno.
