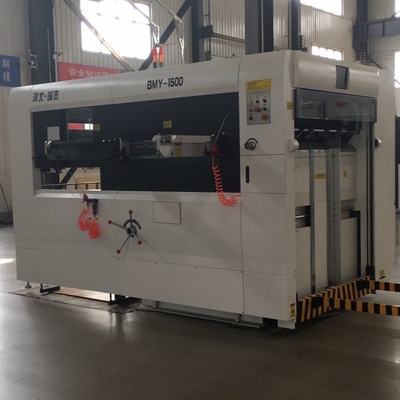

BMY-1500 Semi-Automatica Maturazione Taglio E Creatura Macchina alimentazione manuale per la realizzazione di scatola di colore

BMY-1500 semiautomatico Morire.Taglioe CreasingMacchine

I. Introduzione alla macchina:

La macchina semiautomatica per il taglio e la creatura a fuso BMY-1500 è l'attrezzatura principale per la fabbricazione di scatole a colori, cartoni e marchi di carta.

La nostra macchina equipaggiata con la presa ad alta intensità denti aperti, guida anteriore oscillazione complessiva, guida di spinta automatica, struttura di intervallo di alta precisione, piastra di blocco pneumatico, frizione pneumatica,protezione da sovraccarico e raccolta automatica della carta, rende la distanza di alimentazione della carta più breve, posizionamento di precisione alta, taglio della matrice stabile, ordinatezza della raccolta della carta, può anche fare il taglio della matrice senza pinza.

Io...Io.... Componenti e caratteristiche:

1.Parte di alimentazione della carta: carta pre-codificata, piattaforma di alimentazione della carta, banco pneumatico.

Pre-Carta di codici:L'operatore deve mettere la carta lavorata nel carrello di carta pre-codificata,e mettere il carrello di nuovo alla piattaforma di alimentazione carta per continuare il lavoro successivo quando la carta imposta il limite inferiore.

Piattaforma di alimentazione in carta:La distanza di passo ascendente automatica può essere impostata in base alla quantità di carta, l'operazione è facile e veloce.

Scavo pneumatico:L'operatore si trova sulla piattaforma di lavoro, regolare pneumaticamente l'altezza della macchina in base alle diverse altezze dell'operatore, facile da usare, risparmiando tempo e sforzo.

2.Posizionamentoparte: ilront guida, il latoguida.

Guida anteriore:La guida laterale oscillante anteriore ha un piccolo impatto sul bordo della carta, alta precisione di posizionamento,con quattro serie di interruttori di fibra di precisione (marchio Taiwan Riko) per controllare la carta al suo posto ed evitare sprechi di carta.

Guida laterale:È possibile scegliere la guida laterale in base a diversi prodotti, non è necessario sostituire componenti, facile e veloce da regolare.

• Taglio a strisciaparte: pinzas, taglio a stampofogliocornice, acciaio da taglio a stampopiastra, struttura di trasmissione, fondo dell'ospitepiattaforma, la piattaforma mobile e ilSuperiorepiattaforma, struttura intermittente, freno a frizione pneumatica.

La pressione di taglio a stampo può regolare complessivamente e può anche regolare separatamente il bordo della pinza anteriore, il riduttore manuale è conveniente e risparmia mano d'opera.

Le prese:Le pinze sono realizzate in alta resistenza di fusione di precisione in lega di alluminio duro, con buona rigidità, materiale leggero, piccola inerzia, alta resistenza,può trasferire con precisione e senza intoppi la carta in corsa ad alta velocitàGuida anteriore della pinza unica, doppio posizionamento e curva di funzionamento della camma, basso rumore, alta precisione e durata, bordo della pinza è di soli 6 mm.

Fabbricazione a partire da prodotti della voce 8528Il doppio rinforzo del telaio del foglio di taglio a stampo adotta il blocco pneumatico e la rotazione del cuscinetto di guida del binario, elevata sicurezza, facile funzionamento.di larghezza non superiore a 20 mm, rende un posizionamento della piastra esatto e robusto, e può essere riutilizzato, può efficacemente prevenire il prolasso e la rottura della piastra di taglio a stampo.

Placca di acciaio per taglio in striscia:La piastra d'acciaio 70CR lavorata da un trattamento termico speciale, buona piattezza, alta durezza, lunga durata di vita.facile e a risparmio di lavoro.
Struttura della trasmissione:Il nuovo design della trasmissione consente il taglio a striscia ad alta velocità con precisione.la connessione del cuscinetto ridurrà lo spazio di movimento, evitando l'impatto dell'attrezzatura del verme e del verme, alta pressione di taglio a stampo, hanno la funzione di alta pressione.I 4 angoli della piattaforma in movimento è dotato di molla tampone di decompressione e ridurre l'usura della macchina, rende la macchina più stabile.
Piattaforma inferiore, piattaforma mobile e piattaforma superiore:Questi componenti chiave sono realizzati in sabbia di resina di ferro duttile ad alta resistenza, alta resistenza alla trazione e buona robustezza.
Struttura intermittente:Utilizzando alta precisione parallela struttura di indicizzazione ternario cam, curva cam è appositamente progettato, grande angolo di traverso, prendere la pinza in esecuzione più stabile.
Freno pneumatico dell'imbracatura:Controllare la trasmissione della coppia regolando la pressione dell'aria, basso rumore, buone prestazioni di frenata.

4Parte di raccolta carta:Raccogliere carta in modo automatico e quantitativo.

Carta di allineamento posteriore, carta di allineamento lateraleper assicurare l'ordinata alimentazione automatica della carta, la struttura della macchina di raccolta della carta è semplice e veloce.tre volte più veloce del funzionamento manuale, l'operazione è semplice e conveniente.L'operatore può monitorare la carta di allineamento posteriore di fronte alla macchina.La carta di allineamento posteriore è dotata di interruttore a doppio rilevamento per monitorare l'ordine della carta.Può anche prelevare campioni durante il funzionamento della macchina.L'alarme viene effettuato automaticamente quando la raccolta carta raggiunge l'ordine di ricordare all'operatore di sostituire la piattaforma di raccolta carta.

Carta quantitativa:Può impostare il valore arbitrario da 10 a 9999, si spegnerà automaticamente quando la carta raggiunge il valore impostato.

5. Econtrollo elettricoparte:Mautor, PLC e interfaccia uomo-macchina, sistema di controllo elettronico, tutti i tipi di dispositivi di protezione della sicurezza.

Motore:Con l'inverter Fuji importato, il motore di regolazione della velocità senza passaggio, rende il motore principale risparmio energetico, basso rumore.Il motore riduttore carta alimentazione e raccolta scegliere importato Taiwan motore di decelerazione frenatura elettromagnetica, con elevate prestazioni di sicurezza, lunga durata e basso rumore di marcia.
PLC e interfaccia uomo-macchina:Visualizzazione digitale della velocità e dello stato di funzionamento della macchina, il motore principale è controllato dal convertitore di frequenza, il controllo della velocità senza passaggio rende il funzionamento più stabile.Il sistema di visualizzazione dell'interfaccia uomo-macchina può visualizzare tutti i tipi di condizioni di lavoro, la localizzazione tempestiva dei difetti e le soluzioni proposte.
Sistema di controllo elettrico:Processo di controllo del microcomputer di controllo automatico e rilevamento in tempo reale da a alimentazione della carta, trasmissione della carta, taglio a stampo, raccolta della carta.
Tutti i tipi di dispositivi di protezione della sicurezza:L'allarme suona quando si verificano problemi e si spegne automaticamente per garantire la sicurezza umana.

6- Sì.sistema di ubricazione:Fsistema di lubrificazione acciaio etempisticasistema di lubrificazione.

Sistema di lubrificazione forzata:La pressione dell'olio e la regolazione del flusso sono convenienti, assicurarsi che l'alimentazione dell'olio dell'azionamento principale sia normale e non si spenga la macchina durante il funzionamento.
Sistema di lubrificazione a tempo:La catena di trasmissione è lubrificata da spazzola di olio e dispone di scudo di olio per mantenere la pulizia della macchina,Cal anche fare olio lubrificante quantitativamente e tempisticaIl sistema di lubrificazione di sincronizzazione non solo riduce il rumore della macchina, ma garantisce anche il funzionamento regolare della macchina.

III.Parametri tecnici:

BMY-1500 Semi-automatica Matrice di taglio Creasing Machine
