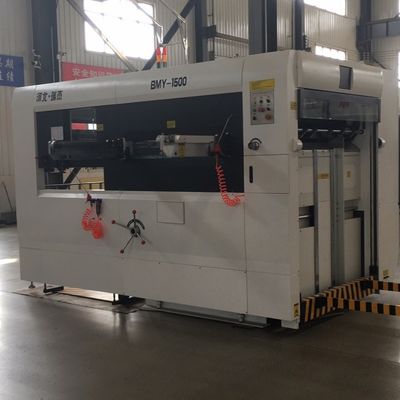

BMY-1500 Macchina semiautomatica per il taglio e la creatura di cartoni ondulati

BMY-1500 semiautomatico MorireTaglioe CordonaturaMacchina

I. Introduzione alla macchina:

La fustellatrice e cordonatrice semiautomatica BMY-1500 è l'attrezzatura principale per la realizzazione di scatole colorate, cartoni e marchi di carta.

La nostra macchina è dotata di denti aperti della pinza ad alta intensità, guida anteriore oscillante complessiva, guida di spinta automatica, struttura dell'intervallo ad alta precisione, piastra di bloccaggio pneumatica, frizione pneumatica, protezione da sovraccarico e raccolta automatica della carta, riduce la distanza di alimentazione della carta, precisione di posizionamento elevata, fustellatura stabile, raccolta ordinata della carta, può anche eseguire fustellature senza pinza.

IOIO. Componenti e caratteristiche:

1.Parte di alimentazione della carta: carta precodificata, piattaforma di alimentazione della carta, banco pneumatico.

Pre-codice cartaceo:Cilindro angolare di scorrimento in alluminio, facile e veloce da usare. L'operatore deve inserire la carta elaborata nel carrello della carta precodificata e riportare il carrello sulla piattaforma di alimentazione della carta per continuare il lavoro successivo quando la carta raggiunge il limite inferiore.

Piattaforma di alimentazione carta:La distanza del passo di salita automatica può essere impostata in base alla quantità di carta, l'operazione è semplice e veloce. Con le caratteristiche di una distanza di alimentazione più breve e di una bassa intensità di lavoro.

Banco pneumatico:L'operatore sta sulla piattaforma di lavoro, regola pneumaticamente l'altezza della macchina in base alla diversa altezza dell'operatore, facile da usare, risparmiando tempo e fatica.

• Posizionamentoparte: il fanteriore guida, il latoguida.

Guida anteriore:La guida laterale oscillante anteriore complessiva ha un piccolo impatto sul bordo della carta, elevata precisione di posizionamento, con quattro set di interruttori in fibra di precisione (marchio Taiwan Riko) per controllare la carta in posizione ed evitare sprechi di carta.

Guida laterale:Puoi scegliere la guida laterale in base a diversi prodotti, senza necessità di sostituire componenti, facile e veloce da regolare.

• Fustellaturaparte: pinzaS, fustellaturafogliotelaio, acciaio fustellatopiatto, struttura di trasmissione, fondo hostpiattaforma, la piattaforma mobile e ilsuperiorepiattaforma, struttura intermittente, freno a frizione pneumatica.

La pressione di fustellatura può essere regolata in generale e può anche essere regolata separatamente dal bordo della pinza anteriore, il riduttore manuale è conveniente e consente di risparmiare manodopera.

Pinze:Le impugnature sono realizzate in fusione di precisione in lega di alluminio duro ad alta resistenza, con buona rigidità, materiale leggero, piccola inerzia, elevata resistenza, possono trasferire la carta in modo accurato e uniforme durante il funzionamento ad alta velocità. Guida anteriore della pinza unica, doppio posizionamento della fustellatura e curva di funzionamento della camma, bassa rumorosità, alta precisione e lunga durata, il bordo della pinza è di soli 6 mm.

Telaio per lamiera fustellata:Il doppio rinforzo del telaio della lamiera fustellata adotta un bloccaggio pneumatico e un binario di guida con cuscinetto volvente, elevata sicurezza e facilità d'uso. Piastra flottante in lega di alluminio dura, telaio in lamiera fustellata con piastra di sospensione, rende il posizionamento della piastra esatto e resistente e può essere riutilizzato, può prevenire efficacemente il prolasso e la rottura della piastra di fustellatura.

Piastra d'acciaio fustellante:La piastra in acciaio 70CR lavorata con uno speciale trattamento termico, buona planarità, elevata durezza, lunga durata. Il sistema personalizzato di edizione del fumo del cuscino d'aria rende la piastra d'acciaio che spinge dentro e fuori, facile e fa risparmiare lavoro.
Struttura di trasmissione:Il nuovo design della trasmissione consente una fustellatura di precisione ad alta velocità. L'azionamento principale adotta un ingranaggio a vite senza fine e una struttura della biella dell'albero motore progettata appositamente, il collegamento della boccola del cuscinetto ridurrà lo spazio di movimento, eviterà l'impatto dell'ingranaggio a vite senza fine e della vite senza fine, l'elevata pressione di fustellatura, ha la funzione di alta pressione. I 4 angoli della piattaforma mobile sono dotati di molla tampone di decompressione e riducono l'usura della macchina, rendendola più stabile.
Ospita la piattaforma inferiore, la piattaforma mobile e la piattaforma superiore:Questi componenti chiave sono realizzati con fusione in sabbia di resina di ferro duttile ad alta resistenza, elevata resistenza alla trazione e buona tenacità.
Struttura intermittente:Utilizzando una struttura di indicizzazione a camma ternaria parallela ad alta precisione, la curva della camma è progettata appositamente, un grande angolo di traslazione, fa sì che la pinza funzioni in modo più stabile.
Freno a frizione pneumatica:Controlla la coppia di trasmissione regolando la pressione dell'aria, la bassa rumorosità e le buone prestazioni di frenata. Spegnimento automatico della macchina quando è attiva la protezione da sovraccarico della macchina per evitare incidenti.

4. Parte di raccolta della carta:Raccolta della carta in modo automatico e quantitativo.

Carta per allineamento posteriore, carta per allineamento lateraleper garantire l'alimentazione automatica della carta in modo ordinato, la struttura della macchina per la raccolta della carta è semplice e veloce. Carta per l'allineamento posteriore regolata elettricamente, tre volte più veloce del funzionamento manuale, l'operazione è semplice e conveniente. L'operatore può monitorare la carta per l'allineamento posteriore davanti alla macchina. La carta per l'allineamento posteriore è dotata di doppio interruttore di rilevamento per monitorare la carta in ordine. Può anche prelevare campioni quando la macchina è in funzione. Si attiverà automaticamente un allarme quando la raccolta della carta raggiunge l'ordine per ricordare all'operatore di sostituire la piattaforma di raccolta della carta.

Documento quantitativo:È possibile impostare un valore arbitrario compreso tra 10 e 9999, si spegnerà automaticamente quando la carta raggiunge il valore impostato.

5. Econtrollo elettricoparte:Motore, PLC e interfaccia uomo-macchina, sistema di controllo elettronico, tutti i tipi di dispositivi di protezione di sicurezza.

Motore:Con il motore di controllo continuo della velocità dell'inverter Fuji importato, il motore principale risparmia energia, a basso rumore. Il motore riduttore di alimentazione e raccolta della carta sceglie un motore di decelerazione frenante elettromagnetico importato da Taiwan, con elevate prestazioni di sicurezza, lunga durata e basso rumore di funzionamento.
PLC e interfaccia uomo-macchina:Display digitale per la velocità e lo stato di funzionamento della macchina, il motore principale è controllato da un convertitore di frequenza, il controllo continuo della velocità rende il funzionamento più stabile. Il sistema di visualizzazione dell'interfaccia uomo-macchina può visualizzare tutti i tipi di condizioni di lavoro, localizzazione dei guasti tempestiva e soluzioni proposte.
Sistema di controllo elettrico:Processo di controllo del microcomputer di controllo automatico e rilevamento in tempo reale dall'alimentazione della carta, alla trasmissione della carta, alla fustellatura, alla raccolta della carta.
Tutti i tipi di dispositivi di protezione di sicurezza:Allarme acustico in caso di problemi e spegnimento automatico della macchina per garantire la sicurezza umana.

6. lsistema di lubrificazione:Fsistema di lubrificazione forzata etempisticasistema di lubrificazione.

Sistema di lubrificazione forzata:La regolazione della pressione dell'olio e della portata è comoda, assicurarsi che l'alimentazione dell'olio della trasmissione principale sia normale e non si spenga la macchina durante il funzionamento.
Sistema di lubrificazione della distribuzione:Collegato al controller programmabile dell'host, controlla automaticamente la funzione di lubrificazione. Catena di trasmissione lubrificata da una spazzola per olio e dotata di protezione dell'olio per mantenere la pulizia della macchina, inoltre esegue la lubrificazione quantitativa e temporale dell'olio, evita danni alla macchina a causa della mancanza di alimentazione manuale. Il sistema di lubrificazione della distribuzione non solo riduce il rumore della macchina, ma ne garantisce anche il funzionamento stabile.

III.Parametri tecnici:

BMY-1500 Cordonatrice fustellatrice semiautomatica

IV. Parti principali, materiale e disposizione dell'apparecchio:

Siamo la produzione professionale di macchine per cartone nel nord della Cina e disponiamo della tecnologia perfetta per sviluppare progetti in base alle esigenze dei nostri clienti. La macchina Ruijie ha il perfetto sistema di garanzia della qualità e i nostri ingegneri hanno una ricca esperienza di installazione, inoltre possono fornire un servizio professionale ai nostri clienti in tutto il mondo.

Le nostre macchine sono state esportate in più di venti paesi diversi come Ucraina, Russia, Messico, Germania...

Collaboreremo sinceramente con tutti i clienti e forniremo il nostro miglior servizio.

La nostra azienda

Confezione del prodotto

Domande frequenti:
Q1: Come è la garanzia della macchina?
A: Periodo di garanzia: 12 mesi dalla data di spedizione della macchina. La garanzia non sarà valida se la macchina è soggetta ad uso improprio o danno accidentale o errore dell'operatore. Durante il tempo valido, forniremo pezzi di ricambio. Se hai altre domande, contattaci e ti risponderemo tramite foto e video del prodotto per rendere chiaro ogni dettaglio.
Q2: Che ne dici del servizio post-vendita?
R: 1) TM online 24 ore su 24, contattabile anche via e-mail, skype, wechat, whatsapp, ecc.
2) Per risolvere i problemi con video/immagini.
3) Un anno di garanzia per la sostituzione dei pezzi di ricambio.
Q3: Il pagamento è sicuro per me poiché siamo la prima collaborazione?
A: Possiamo garantire il commercio, che garantirà la ricezione dei tuoi prodotti, accettiamo anche altri metodi di pagamento sicuri come desideri.
Q4: Qual è la quantità minima dell'ordine, puoi inviarmi campioni?
R: La nostra quantità minima è 1 set, poiché il nostro prodotto è un macchinario, è difficile inviarti campioni, se hai domande sui prodotti, non esitare a contattarci per maggiori dettagli, saremo lieti di fornirti ulteriori informazioni come specifiche, video, ecc.
