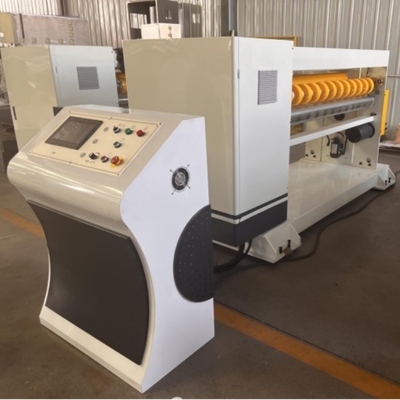

NC coltelli a elica per la produzione di cartone ondulato

NC-100 NC tagliatrici a elica

Caratteristica strutturale:

• È in grado di memorizzare ordini di 200 unità, sostituire le specifiche del taglio in modo rapido e preciso, modificare gli ordini senza sosta e consente ai computer in rete di facilitare la gestione della produzione.
• Gli ingranaggi motori dell'albero del coltello sono di acciaio forgiato di precisione con indurre il rinforzo, trasmissione senza reazione, connessione avanzata senza chiave, alta precisione di trasmissione.
• La macchina di taglio adotta la struttura a spirale del coltello con lama in acciaio frontale intarsiata, coltello dentellato. forbici, forbici, forza di taglio, lunga durata della lama
• Intorno ai rulli di alimentazione sono utilizzati il modo di platen di attrezzatura solare, consegna agevole, pressione uniformemente, facile da schiacciare la tavola piastra o causare il blocco
• Questo modello è il sistema di accumulo di energia di frenatura (frenatura non dinamica), quindi il consumo di energia nel processo di produzione, il consumo medio di energia elettrica è 1/3 di una normale macchina da taglio NC,risparmiando oltre il 70% di energia per raggiungere l'obiettivo di risparmio di denaro .
• Regolabile con precisione senza marciapiede per garantire un'impegno preciso della lama, equilibrio di marcia.
• Utilizzo di una pompa d'olio e di un filtro indipendenti con due distribuzioni di rame in ciascuna posizione dell'ingranaggio, olio, lubrificazione e raffreddamento
• Roller da coltello: materiale in acciaio forgiato di buona qualità, equilibrato, con buona stabilità.

Parametri tecnici:

• larghezza effettiva:2200 mm
• Direzione di funzionamento: sinistra o destra (determinata dalla fabbrica del cliente)
• velocità massima della macchina: 100 m/min
• Configurazione meccanica:cutter a elica a controllo informatico
• Lunghezza minima di taglio: 500 mm
• Lunghezza massima di taglio:9999 mm
• Precisione del taglio della carta:uniforme ±1 mm, non uniforme ±2 mm
• Dimensioni dell'apparecchiatura:L_mx4.2*W_mx1.2*H_mx1.4
• Peso singolo:MAX3500Kg

Parametri del diametro del rullo:

• Croce sull'albero del coltello distanza centrale: ¢ 216 mm
• Prima del diametro inferiore del rullo trasportatore ¢ 156 mm
• Dopo il diametro inferiore del rullo trasportatore: ¢ 156 mm
• Diametro anteriore del rullo a piastre: ¢70 mm
• Diametro anteriore del rullo a piastre: ¢70 mm

Nota: dopo aver lavorato tutti i rulli di macinazione, cromati duramente (solo sotto l'albero del coltello)

Motori di potenza e parametri elettrici

• potenza del motore principale:18.5KW Servo sincrono full AC
• Prima e dopo l'alimentazione della potenza del motore:3KW ((Controllo della frequenza)
• Potenza del motore della pompa di olio lubrificante:0.25KW

Parti acquistate principalmente, materie prime e origine:
