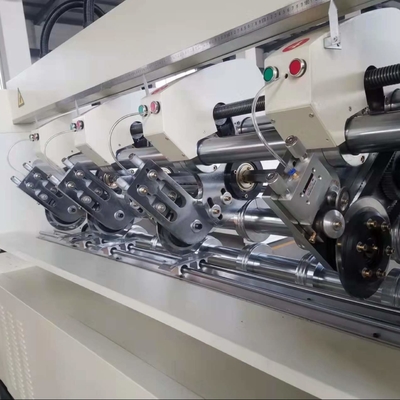

Linea di produzione di cartone ondulato a lame sottili

1
MOQ
USD10,000~100,000/set
prezzo
Linea di produzione di cartone ondulato a lame sottili
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
larghezza di lavoro: 2200 mm
Velocità di progettazione: 250m/min
Velocità economica: 2000-350 m/min
Configurazione meccanica: 6 coltelli 10 righe
Larghezza di taglio minima: 140mm
Distanza minima di intaglio: 0mm
Precisione di posizionamento della ruota di taglio: ±0.5mm
Movimento orizzontale dell'intera macchina: ±100mm
Evidenziare:

Linea di produzione di cartone ondulato Slitter Scorer

,

Linea di produzione di cartone ondulato Slitter Scorer

,

Scanner a lama sottile in cartone ondulato
Informazioni di base
Luogo di origine: Dongguang, Cina
Marca: GERUN
Certificazione: ISO,CE
Numero di modello: GR-Thin blade slitter
Termini di pagamento e spedizione
Imballaggi particolari: Rivestimento in film plastico o confezione in cassa di legno (scelto)
Tempi di consegna: 25-60days
Termini di pagamento: T/T
Capacità di alimentazione: 30SET/MONTH
Descrizione di prodotto

Linee di produzione di cartone ondulato

A. Parametri tecnici:

Larghezza di lavoro2200 mm

Linea di produzione di cartone ondulato a lame sottili 0

Velocità di progettazione250 m/min
Velocità economica200-230 m/min
Configurazione meccanica6 coltelli 10 linee
Min larghezza di taglio140 mm
Distanza minima di rientrate0 mm
Precisione di posizionamento della ruota di taglio±0,5 mm
Movimento orizzontale dell'intera macchina± 100 mm



B. Caratteristica strutturale:

★Il servomotore sincrono controlla la fila di coltelli e fili.Le due macchine possono essere utilizzate per cambiare ordini immediatamente senza rallentare.
★ Sistema di controllo PLC, con sistema di bus CANopen, con funzione di gestione degli ordini, dotato di interfaccia di ingresso di segnale sincrono con velocità di asciugatura.
★HMI con schermo touch colorato da 10,4 pollici, memorizzazione di 999 ordini, modifica ordini automaticamente o manualmente per un singolo allarme di guasto.
★Tre tipi di forme di linea di pressione:Convesso contro la conca ((linea a tre strati),Convesso contro la conca ((linea a cinque strati),Convesso contro Piatta,Tre tipi di forme di linea di pressione elettrica possono essere convertiti.Toni rotondi ridotti dal computer, lineari e facili da piegare.
★Utilizzando un coltello sottile in acciaio in lega di tungsteno, una lama affilata,una lunga durata di vita di oltre 8 milioni di metri.Il taglio a filo tagliente può essere suddiviso, migliora la produttività Efficienza.
★Si adotta una trasmissione a cintura sincrona importata, e il supporto della lama sottile e il sedile di crimping sono supportati da cuscinetti lineari, e la dimensione di posizionamento è accurata senza accumulare errori.
★Il taglio e il crimping sono azionati da motori di conversione di frequenza indipendenti.
★Con serbatoio di stoccaggio del gas e funzione di protezione da bassa pressione.


C,parametri dinamici principali:

NomePotenzaVoltaggioFrequenza
Motori servomotori a polo unico0.45KW380 V50 Hz
Motore ad inverter a taglio7.5KW380 V50 Hz
Motore di conversione di frequenza per linee di pressione7.5KW380 V50 Hz
Motore di conversione di frequenza di uscita di aspirazione0.55KW380 V50 Hz


D.Marca e origine delle parti principali:

Numero di serieNome delle parti principaliMarchi o luogo di origineCommenti
01CorniceShanDong JiNanQ345
02Traccia di rotaiaTianJinQ345
03Controller di programmazione PLCSchneiderCANopen Bus sistema
04Interfaccia HMIKinco10.4 pollici
05Servocontrollo del coltello a filaKinco500w
06Servocontrollo della linea di filaKinco500w
07Controllo di cambio di lineaKinco500w
08Controllo dell'aspirazioneKinco500w
09Interruttore di prossimità, interruttore fotoelettricoGiappone omron
10RelaySchneider
11Motore di conversione di frequenza principaleHeBei5.5KW×2
12Motore orizzontaleShandong Jinzhan Reducer
13Motore di aspirazione di scaricoZheJiang0.55kw
14Valvola solenoide, cilindroAirTac
15PortamentoHRB o C&U
16Cuscinetti con sedileZheJiang Wuhuan
17Scele di lega di tungstenoSichuan Boyan¢ 260 mm
18Guida lineareTaiwanShangYin


La nostra azienda
Linea di produzione di cartone ondulato a lame sottili 1Linea di produzione di cartone ondulato a lame sottili 2

Imballaggio del prodotto
Linea di produzione di cartone ondulato a lame sottili 3

FAQ:
Q1: Come sta la garanzia della macchina?
R: Periodo di garanzia: 12 mesi dalla data di spedizione della macchina. La garanzia non sarà valida se la macchina è soggetta a uso improprio o danni accidentali o errore dell'operatore.Forniremo pezzi di ricambio.Se avete altre domande, vi preghiamo di contattarci e vi risponderemo attraverso le foto e i video del prodotto per chiarire ogni dettaglio.
Q2: Che ne dici del servizio post-vendita?
A: 1) TM online 24 ore su 24, anche contatto via e-mail, skype, wechat, whatsapp, ecc.
2) Risolvere i problemi con i video/immagini.
3) Garanzia di un anno per i pezzi di ricambio.
Q3: è sicuro sul pagamento per me come siamo la prima cooperazione?
A: Possiamo fare la garanzia commerciale su Alibaba, che garantirà i vostri prodotti ricezione, accettiamo anche altri modi di pagamento sicuro come si desidera.
Q4: Qual è la quantità minima dell'ordine, puoi mandarmi dei campioni?
R: La nostra quantità minima è 1 set, poiché il nostro prodotto è attrezzatura meccanica, è difficile inviarti campioni, se hai domande sui prodotti,Si sentano liberi di contattarci per maggiori dettagli., saremo lieti di fornirvi ulteriori informazioni quali specifiche, video, ecc.
