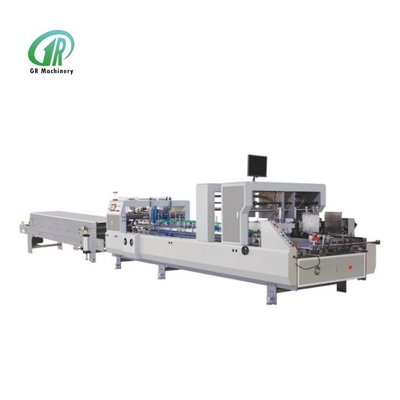

Colla di cartone ad alta velocità a singola correzione automatica con sistema di alimentazione indipendente della carta

Piega incollatrice automatica ad alta velocità con correzione singola

I. Panoramica della macchina

1. Panoramica dell'incollatore per cartelle box ad alta velocità con correzione singola automatica

Questa serie di macchine piega-incolla è una macchina piega-incolla ad alta velocità personalizzata dalla nostra azienda in base alle esigenze di produzione di vari tipi di scatole nell'effettivo processo di produzione dei nostri clienti. Prendere i prodotti dei clienti come punto di partenza e fornire soluzioni professionali e su misura per massimizzare il valore dei tuoi prodotti è la missione di Jinnuo. Con molti anni di esperienza nel campo dell'imballaggio, è nostro obbligo soddisfare il più possibile le esigenze dei nostri clienti.

Questa serie di piegaincolla ad alta velocità è dotata di sistema di azionamento indipendente per l'alimentazione della carta, sistema di correzione singolo, sistema di controllo dell'interfaccia uomo-macchina touch screen PLC, sistema di separazione della carta vibrante per l'alimentazione della carta, sistema di controllo remoto senza fili, sistema di regolazione elettrica indipendente di ciascuna piastra guida, sistema di monitoraggio del monitor LCD da 19 pollici.

Questa serie di macchine piega-incollatrici ad alta velocità è adatta principalmente per imballaggi di piccole dimensioni, come cosmetici, medicinali, scatole per vino, buste per CD, buste express, scatole a quattro angoli ed esagonali, altri imballaggi in cartone e micro-ondulato (diverse macchine possono essere personalizzate in base ai diversi tipi di scatole). Il processo di realizzazione delle scatole è completamente automatizzato in base ai diversi modelli di scatole, dall'alimentazione della carta, alla pre-piegatura, alla piegatura del fondo, all'incollaggio, alla piegatura fino al ritiro. E l'intero processo è continuo, stabile e affidabile, con elevata velocità di lavoro e basso consumo energetico, funzionamento semplice e conveniente; allo stesso tempo, presenta i vantaggi di un bell'aspetto, una struttura compatta e innovativa, bassa rumorosità e lunga durata. È un'attrezzatura ideale per la formatura del cartone.

2. Caratteristiche della macchina e introduzione a ciascuna parte

①Attrezzatura generale:

a.La base della macchina è costituita da una piastra in acciaio integrale. Lo spessore del pannello della parete principale è di 16 mm. Tutti adottano la tecnologia di taglio laser e sono stati sottoposti a trattamento termico e freddo. L'intera macchina ha una buona rigidità.

b.L'intera macchina adotta un design modulare, con selezione flessibile delle funzioni. I moduli possono essere selezionati in base ai requisiti del tipo di box del cliente.

c. La trasmissione della macchina adotta una catena di joint venture sino-straniera, che ha una trasmissione ad alta velocità, precisa e stabile, rumore minimo e lunga durata.

d. La macchina ha una buona stabilità e la velocità può raggiungere i 220 m/min

Reparto alimentazione carta:

e.La sezione di alimentazione della carta adotta un motore indipendente per l'alimentazione della carta, rendendo l'alimentazione della carta più semplice e fluida.

f.3 set di coltelli di alimentazione della carta per soddisfare le esigenze di alimentazione della carta di scatole di vario peso.

g.Il binario multilivello garantisce la verticalità del cartone e assicura che l'alimentazione della carta non sia distorta. La struttura unica rende la regolazione del cartone facile e conveniente.

h. Il sollevamento pneumatico della lama riduce i tempi di regolazione e cambio scatola.

i.Il dispositivo di vibrazione collabora con il motore per alimentare la carta in modo rapido, semplice, continuo e automatico.

j.Il nastro di alimentazione della carta adotta un nastro trasportatore anulare senza giunture del tendine di manzo, che ha una forte resistenza all'usura. Allo stesso tempo, la struttura della macchina adotta una trasmissione indipendente, rendendo molto comoda e rapida la sostituzione del nastro trasportatore di alimentazione della carta nel periodo successivo.

②Cilindro di pasta inferiore:

a.Il cilindro inferiore della pasta è configurato con uno sinistro e uno destro e possono essere equipaggiati diversi spessori di ruota in gomma a seconda della larghezza dell'apertura della colla del tipo di scatola del cliente.

b.Il cilindro della pasta è realizzato in acciaio inossidabile resistente e durevole. E dopo aver finito. La quantità di colla può

essere controllato accuratamente per garantire che la parte operativa ad alta velocità della colla.

③La parte pieghevole:

a.I lati sinistro e destro completano la seconda piega di 180 gradi. La quarta piega è di 180 gradi completamente combinata.

b.La parte pieghevole del sistema di correzione differenziale, il design speciale della parte pieghevole della velocità del nastro trasportatore sinistro e destro può essere regolata per garantire il trasporto in linea retta. Può ridurre efficacemente il caso delle forbici per la formazione di scatole.

c. La cinghia della puleggia della fila superiore della parte pieghevole è dotata di un dispositivo di potenza per ottenere la differenza di velocità tra le cinghie superiore e inferiore con conseguente scivolamento del cartone.

d.Dotato di un set di coltelli pieghevoli sinistro e destro.

④Parte di trasferimento della pressione:

a. Carta di calcio automatica del contatore fotoelettrico, sistema a doppio scopo di spruzzatura dell'acqua. E un dispositivo di rilevamento del fermo della carta.

b. I nastri superiore e inferiore sono liberamente telescopici e comodi da regolare, rendendo il cartone di ciascuna forma impilato in modo più ordinato e uniforme quando entra nella parte di trasporto.

c. Dotato di dispositivo di battitura meccanico, in modo che non si verifichi il fenomeno delle forbici nella produzione di cartoni espressi piatti. E la trasmissione meccanica ha le caratteristiche di una vita lunga e stabile.

⑤Parte di trasporto:

a.Il pannello di parete principale della parte di trasporto adotta 12 mm e adotta la tecnologia di taglio laser, è trattato a freddo e a caldo e la macchina ha una buona rigidità. La lunghezza di trasporto raggiunge i 6 m e il design a lunga distanza può prolungare il tempo di incollaggio del cartone e migliorare la qualità di incollaggio del cartone.

b. La regolazione della pressione pneumatica, facile da regolare, può garantire efficacemente la pressione uniforme dell'adattamento.

c.Interruttore automatico e manuale con due modalità con un clic, per adattarsi alle esigenze di produzione di vari tipi di scatole.

d. Il design modulare indipendente superiore e inferiore della parte di trasporto può spostarsi relativamente in avanti e all'indietro per adattarsi a una varietà di scatole di diversa lunghezza.

⑥impianto elettrico:

a.La macchina è controllata da PLC, facile da usare; Il PLC e il touch screen adottano il famoso marchio cinese Inwitten, stabile e affidabile, a basso tasso di guasto. L'intera macchina adotta un convertitore multifrequenza e il controllo è più flessibile e conveniente.

b. Il motore di azionamento principale adotta un motore a conversione di frequenza, che presenta i vantaggi di risparmio energetico e alta efficienza, ampio intervallo di regolazione della velocità, avviamento e frenata stabili, miglioramento dell'efficienza produttiva e riduzione dei costi di manutenzione delle apparecchiature meccaniche.

c.La disposizione del pannello di controllo è ragionevole e ogni modulo ha un pannello di controllo.

d. Il monitor LCD da 19 pollici può monitorare il processo di produzione della macchina nel reparto di alimentazione della carta, rendendo più conveniente per il capitano controllare l'intero processo operativo.

IO.Ttecnico specifica

La nostra azienda


Confezione del prodotto


Domande frequenti:
Q1: Come è la garanzia della macchina?
A: Periodo di garanzia: 12 mesi dalla data di spedizione della macchina. La garanzia non sarà valida se la macchina è soggetta ad uso improprio o danno accidentale o errore dell'operatore. Durante il tempo valido, forniremo pezzi di ricambio. Se hai altre domande, contattaci e ti risponderemo tramite foto e video del prodotto per rendere chiaro ogni dettaglio.
Q2: Che ne dici del servizio post-vendita?
R: 1) TM online 24 ore su 24, contattabile anche via e-mail, skype, wechat, whatsapp, ecc.
2) Per risolvere i problemi con video/immagini.
3) Un anno di garanzia per la sostituzione dei pezzi di ricambio.
Q3: Il pagamento è sicuro per me poiché siamo la prima collaborazione?
A: Possiamo garantire il commercio, che garantirà la ricezione dei tuoi prodotti, accettiamo anche altri metodi di pagamento sicuri come desideri.
Q4: Qual è la quantità minima dell'ordine, puoi inviarmi campioni?
R: La nostra quantità minima è 1 set, poiché il nostro prodotto è un macchinario, è difficile inviarti campioni, se hai domande sui prodotti, non esitare a contattarci per maggiori dettagli, saremo lieti di fornirti ulteriori informazioni come specifiche, video, ecc.
