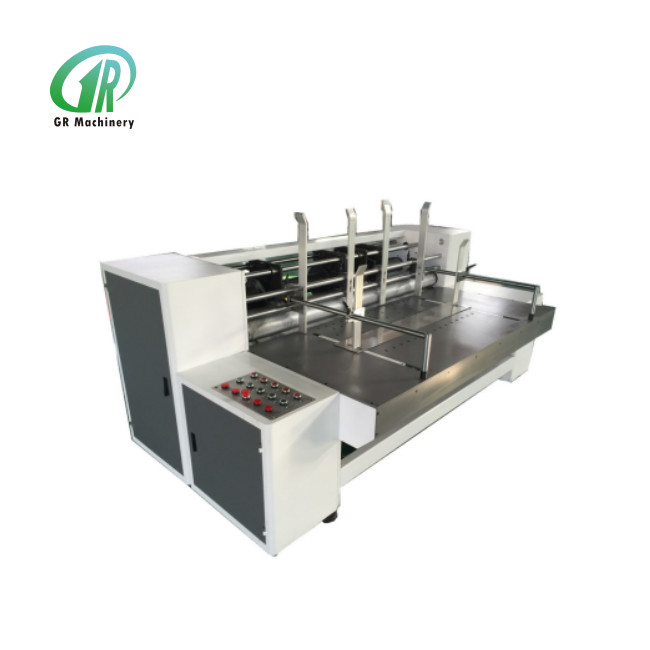

Modello 2000 Macchina automatica per la formazione di scatole di cartone ad alta precisione

Macchine per la formazione automatica di scatole di cartone

Io.Introduzione

La macchina adotta un sistema di alimentazione ausiliario di cartone ad assorbimento a vuoto (il volume d'aria è regolabile), con la funzione di completare la fessurazione, il taglio angolare, il taglio, il piegatura ecc.di cartone ondulato in una sola voltaLa profondità di apertura di questa macchina è conregolazione elettrica, e dotato della lettura della scala.elettricocomputertipo 360 gradiaggiustamento, e il disco del coltello di slotting superiore e inferiore e le ruote di piegatura possono spostarsi in modo sincrono a sinistra o a destra, (nota: qualche strumento speciale per regolare il movimento), è facile da usare e mantenere, compatto,che è un professionista in vista del piccolo cartone attrezzatura di formazione di slot.

II. Principali caratteristiche strutturali e funzionali

1. Il rullo di alimentazione della carta adotta il rullo modellato, la pressione del rullo di alimentazione adotta la regolazione della ruota eccentrica con ruote eccentriche sinistra e destra, può regolare la pressione in modo sincrono.

2Il reparto di alimentazione del calcio posteriore adotta per fissare il cartone deflettori di entrambi i lati e posteriori, per evitare l'errore di inserimento per rendere il cartone superiore fuori posto quando si spinge il cartone,può adattarsi a ogni tipo di cartone di diversa qualità , e di inviare carta stabile e accurata.

3. Dischi di coltello di slot adottare acciaio completamente lavorato, coltelli di slot adottare seghetto a forma di arco coltelli semicircolo per slot e rimuovere i rifiuti, cartone entrare in rullo di taglio dopo il slot,coltelli taglianti tagliano entrambi i lati del cartone in modo ordinato.. (nota: la ruota di pressatura e i coltelli di taglio sono installati nello stesso rullo, conveniente da regolare)

4Il cartone viene spedito da sei assi di trasmissione, dopo la trazione, il taglio, la piegatura e il taglio.Questa potenza della macchina è dotata del regolatore di velocità di frequenza (la velocità è regolabile liberamente), adottando il convertitore di frequenza JTE.

5. Questa macchina adotta il regolare di fase planetario elettrico per regolare la dimensione del cartone, può regolare senza fermarsi.

III. Struttura della macchina

1 - deflettore di alimentazione laterale 2 - deflettore di alimentazione posteriore 3 - deflettore di alimentazione anteriore

(Figura A)

4 --- dischetto di coltello a slitta 5 --- dischetto di taglio di angolo 6 --- apparecchio di pressatura della carta

7 --- pannello dei pulsanti anteriori 8 --- pannello dei pulsanti posteriori

(Foto)B)

IV.Funzionamento della macchina

1. scegliere il cartone ondulato che si desidera trasformare, regolare il deflettore di alimentazione laterale (1 nella figura A).spostare i due deflettori di alimentazione laterali (1 nella figura A) a destra o a sinistra, regolare la distanza tra i due deflettori laterali in base alla lunghezza del cartone, dopo aver finito di regolare, stringere la vite e fissare i deflettori.

2. Regolare il deflettore di alimentazione posteriore (2 nella figura A), metodo di regolazione: sciogliere le viti in cerchio della figura sottostante, spostare i due deflettori di alimentazione posteriore (2 nella figura A) avanti o indietro,regolare le posizioni appropriate in base alla larghezza del cartone , dopo aver terminato la regolazione, stringere la vite e fissare i deflettori.

3. Regolare la distanza di alimentazione in base allo spessore del cartone: sciogliere le viti in cerchio dell' immagine sottostante, spostare i deflettori di alimentazione anteriori (3 nella immagine A) su e giù,fare la distanza tra il fondo del deflettore e la tavola di alimentazione è 1.5 volte lo spessore del cartone. (quando si alimenta il cartone, può far passare il fondo della carta e fermare l' ultimo secondo)

4- In base allo spessore del cartone, regolare il vuoto dei rulli di alimentazione, delle ruote di piegatura e dei dischi di taglio del coltello, per alimentare, piegare e inserire il cartone senza intoppi.Metodo di aggiustamento Apri il cancello di sicurezza a sinistra della macchina, ci sono tre regolatori di vermi, il più alto è quello per regolare la distanza tra i rulli di alimentazione,La parte centrale è quella di regolare la distanza tra le ruote pieghevoli., il più basso è quello di regolare il vuoto tra i dischi del coltello.

5Collegate la linea elettrica, fate caricare la macchina con l'elettricità.

6. Avvia la macchina sul pulsante anteriore (7 nella figura B), come nella figura sottostante, nella figura 1, la macchina è disattivata (in questo momento, viene premuto il pulsante di arresto urgente),Sgancia la sosta d'urgenza., poi “indicatore di potenza” si accende, premi “mainframe on”, per avviare la macchina, “mainframe indicator” si accende, come nella figura 2.

(immagine 1)

(immagine 2)

Front Pannello dei pulsanti

1. posizionare il cartone sul tavolo di alimentazione che è stato regolato, regolare i tre dischi del coltello di apertura e un disco del coltello di taglio,secondo la posizione corretta di inserimento e di taglio degli angoli del cartone. Il metodo di regolazione è il seguente: nel pannello dei pulsanti posteriori (8 nella figura B), spostare i due pulsanti “ positivo ” e “ negativo ” in cerchio nella figura 3,ruotare il disco del coltello e fare il buco di vite fuori , come mostrato nella figura 4, sciogliere le viti con la chiave inglese, poi come nella figura 5, ruotare la chiave inglese e far muovere il disco del coltello a destra o a sinistra alla posizione di taglio o di taglio di angolo appropriata,quando si muove., i dischi superiori e inferiori del coltello e la corrispondente ruota di piegatura si muoveranno in modo sincrono.

(immagine 3)

(immagine 4)

(immagine 5)

2. Regolazione dell' altezza della scatola: in base all' altezza della scatola che verrà prodotta, nel pannello dei pulsanti posteriori (8 nella figura B),utilizzando i due pulsanti "altezza della scatola" + "altezza della scatola" e "altezza della scatola" (la parte circolare nell'immagine sottostante) per regolare la distanza tra coltello e coltello nel disco del coltelloC'è la scala graduata in ogni disco del coltello, facile da regolare con precisione.

3. sul pannello dei pulsanti anteriori (7 nella figura B), come sotto la figura 6, premere il pulsante di accensione del ventilatore, per avviare il ventilatore, ruotare il pulsante di velocità del mainframe,rendere la velocità più veloce da zero. Prova per alimentare un pezzo di cartone, secondo la posizione reale di inserimento e di taglio degli angoli, per regolare la fase.utilizzando per regolare i due pulsanti “fase di cartone” + “fase di cartone” e “fase di cartone” - “ circondati nella figura 8.

(immagine 6)

(Figura 7)

(immagine 8)

4. Dopo aver completato l'adeguamento, si può spostare ciascun apparecchio di pressatura della carta (6 nella figura B) tra due dischi del coltello, come nell'immagine seguente, quindi avviare la produzione in volume di scatole di cartone.

La parte di regolazione facoltativa quando si alimenta il cartone con grande lunghezza o grande larghezza:

1. Quando la lunghezza del cartone è grande, si può spostare il deflettore di alimentazione anteriore (3 nella figura A) a destra o a sinistra.spostare i due deflettori di alimentazione anteriori (3 nella figura A), regolare i frenoli di alimentazione anteriori nelle posizioni idonee in base alla lunghezza del cartone, dopo aver finito di regolare, stringere la vite e fissare i frenoli.

2Quando la larghezza del cartone è grande, è necessario regolare la gamma di aspirazione del tavolo di alimentazione: prima mettere un pezzo di cartone sul tavolo di alimentazione, e fare la macchina in condizioni di bassa velocità,controllare l'ampiezza di percorrenza della piastra di spinta (la parte rettangolare nell'immagine sottostante) . Assicurarsi che la piastra di spinta non tocchi il cartone quando la piastra di spinta muove il bordo estremo della macchina, quindi può spingere il cartone e farlo alimentare in avanti.Se necessario regolare la posizione della piastra di spinta , sciogliere le viti che sono circondate nella figura sottostante, trovare e aprire il foro di vite più laterale, fissare la piastra di spinta.

V. Parti facilmente indossabili e metodo di sostituzione

1. Sostituzione del coltello a slitta e del coltello da angolo:

Come mostra la foto qui sotto, si deve staccare la vite della parte che deve essere sostituita, poi si può togliere il coltello, e installare il nuovo coltello e riparare la vite.è possibile inserire il pulsante “positivo” o “negativo” nel pannello dei pulsanti posteriori (8 nella figura B) , ruotare la vite all'esterno, comodo da togliere.

2. sostituire la striscia di raccolta rifiuti: come mostra l'immagine qui sotto, sciogliere la vite nel buco con la chiave inglese, quindi può estrarre la striscia d'acciaio.

VI. Manutenzione delle macchine

1Controllare regolarmente i cuscinetti della macchina e pulirli una volta ogni sei mesi o un anno.

2. Prima di avviare la macchina, controlla se c' è l' impurità all' interno, se ci sono alcune parti usurate o rotte, dopo aver controllato e nessuna anomalia, poi avvia la macchina.La macchina dovrebbe rimanere pulita e ordinata per molto tempo..

VII. Garanzia delle macchine e servizio post-vendita

1Questa macchina ha una garanzia di un anno per l' intera struttura, esclusi i coltelli, i rulli di gomma, ecc.eccetto le parti facilmente indossabili e i danni causati da un'operazione errata , se c' è un problema con gli elementi elettrici, ingranaggi, cuscinetti ecc. parti della struttura, forniremo i pezzi sostituiti gratuitamente.

2Al di là del periodo di garanzia, se ci sono parti danneggiate o rotte, ci verrà pagato per fornire la parte sostituita.

3Per tutti i problemi di funzionamento, manutenzione ecc. nella produzione, la nostra società fornirà la soluzione tecnica e l'aiuto al nostro cliente gratuitamente.
