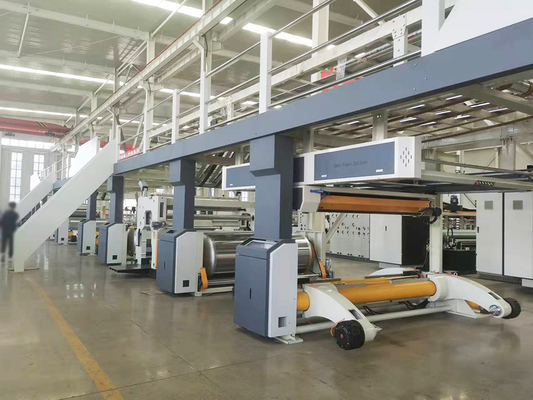

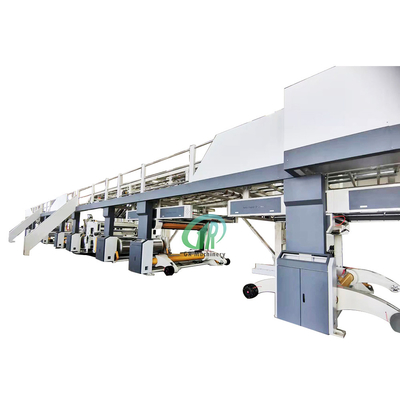

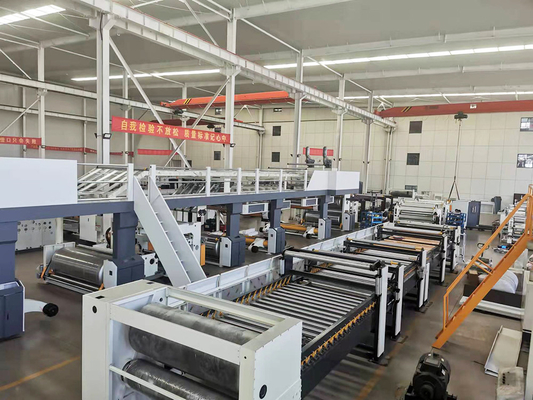

Gerun 300-2500 tipo linea di produzione di cartone ondulato ad alta velocità a cinque strati

Tipo WJ300-2500 linea di produzione ad alta velocità del cartone ondulato di cinque strati

1.ZJ-V6BHidraulico senza albero supporto del rullo del mulino

1) Adottare l'azionamento idraulico per completare il bloccaggio della carta, allentare, rimuovere per il mezzo, la traslazione sinistra e destra e altri, il sollevamento della carta adotta l'azionamento idraulico.

2) Il freno utilizza un sistema frenante multipunto, una struttura a disco del cambio, dotata di ventola di raffreddamento, componenti pneumatici Yadeke, tensione stabile e lunga durata.

3) Il design del mandrino di grande diametro, il braccio oscillante scorre dolcemente e le guide in acciaio sono trattate con un trattamento ad alta frequenza, che è super resistente all'usura.

4) Il cilindro idraulico è installato su un albero ritorto, che non sopporta la forza radiale ed è di facile manutenzione.

2.Carrello carta idraulico, binario

1) Sulla carta a doppia posizione su disegno, pinza idraulica per carta, asta di spinta idraulica per lo scarico della carta per risparmiare manodopera, carrello di alimentazione a trazione con motore idraulico.

2) Traccia intera interrata, il telaio principale del 18° canale, trave e saldatura trafila ¢ 20mm.

3) Ogni supporto di carta di carta con sia l'auto da entrambi i lati della carta contemporaneamente.

3.Giuntatrici automatiche ad alta velocità

1) Il diametro massimo della carta applicabile: 1500 mm.

2) Con il controllo automatico della tensione del portacarta originale, la carta può essere prelevata ad alta velocità e il tasso di successo è elevato.

3) Nessuna ricezione della carta di coda, riducendo il consumo di carta (nastro di carta sovrapposto solo parzialmente con una larghezza di 40 mm).

4) Quando l'auto di carta viene estratta, l'uscita automatica e l'adsorbimento del vuoto, il caricamento della carta facile, la carta di controllo automatico della tensione che riceve zero fatturati.

5) Tutto il controllo automatico del PLC, accurato, meno guasti, facile manutenzione.

6) Il primo giro del buffer quando si tira la carta, allineamento automatico, facile da tirare la carta.

7) Il momento di ricezione della carta delle giuntatrici di velocità di controllo del cilindro di superiorità della macchina non appare normale controllo del motore di macerie, formazione di vesciche.

8) Carta che riceve la massima velocità di 200 m/min.

4.Toperazione preriscaldatore carta

1) Utilizzato per preriscaldare carta ondulata su un lato e carta velina per aumentare la temperatura, facilitare l'incollaggio, controllare l'umidità e lisciare il cartone.

2) Ogni superficie del rullo dopo la molatura di precisione e la gestione della cromatura dura, l'attrito superficiale è piccolo, durevole.

3) L'angolo di regolazione elettrica e l'angolo di rotazione possono regolare l'area di preriscaldamento nell'intervallo 0°-270°.

4) Il rullo di preriscaldamento adotta il design a testa piatta, conforme allo standard nazionale dei recipienti a pressione di Classe I, ed è accompagnato da un certificato del recipiente a pressione.

5. Nucleopreriscaldatore carta

1) Utilizzato per preriscaldare carta ondulata su un lato e carta velina per aumentare la temperatura, facilitare l'incollaggio, controllare l'umidità e lisciare il cartone.

2) Ogni superficie del rullo dopo la molatura di precisione e la gestione della cromatura dura, l'attrito superficiale è piccolo, durevole.

3) L'angolo di regolazione elettrica e l'angolo di rotazione possono regolare l'area di preriscaldamento nell'intervallo 0°-270°.

4) Il rullo di preriscaldamento adotta il design a testa piatta, conforme allo standard nazionale dei recipienti a pressione di Classe I, ed è accompagnato da un certificato del recipiente a pressione.

preriscaldatore 6.Quadruple

1) Utilizzato per preriscaldare carta ondulata su un lato e carta velina per aumentare la temperatura, facilitare l'incollaggio, controllare l'umidità e lisciare il cartone.

2) Ogni superficie del rullo dopo la molatura di precisione e la gestione della cromatura dura, l'attrito superficiale è piccolo, durevole.

3) L'angolo di regolazione elettrica e l'angolo di rotazione possono regolare l'area di preriscaldamento nell'intervallo di 360°.

4) Il rullo di preriscaldamento adotta il design a testa piatta, conforme allo standard nazionale dei recipienti a pressione di Classe I, ed è accompagnato da un certificato del recipiente a pressione.

7. Multi-cassetta a pressione positiva single facer

1) Rullo ondulatore principale:￠500mm(Secondo la scanalatura differisce),rullo di pressione￠600mm,rullo di preriscaldamento￠500mm.

2) L'utilizzo del design a pressione negativa, il minor consumo di calore, aiuta la carta centrale a premere in modo uniforme e vicino alla superficie del rullo ondulato, migliora lo stampaggio dell'ondulato, perché la pressione uniforme, la parte superiore dell'ondulato può incollarsi uniformemente e meglio, rendere il la singola carta ondulata ha una laminazione perfetta.

3) Cambia rapidamente i rulli in 10 minuti, mentre cambia il rullo ondulato con il caricamento del carrello elettrico, inseriscilo nella macchina e il sistema di pressione dell'aria lo bloccherà, fissato alla base della macchina, bastano pochi pulsanti per completare la sostituzione rapidamente e facilmente .

4) Il rullo ondulato adotta l'acciaio legato di alta qualità 50CRMO, che si occupa del calore, dopo la molatura del trattamento superficiale del carburo di tungsteno.

5) Il rullo ondulato, rullo di pressione adotta il sistema di controllo dell'airbag con elevata stabilità, avendo allo stesso tempo l'effetto di bufferizzazione del controllo della pressione barometrica.

6) Controllo del volume della colla con regolazione elettrica, dispositivo elettrico del setto in gomma, il sistema di colla può funzionare in modo indipendente quando il motore si ferma, previene l'esaurimento della colla.

7) L'unità di colla di tipo mobile è comoda da pulire e mantenere.

8) Il sistema di controllo del funzionamento semplice, l'interfaccia operativa touch screen, il disegno con lo stato operativo del display a colori, la selezione delle funzioni, l'indicazione dei guasti e le impostazioni dei parametri, ecc.

9) Precondizionatore incorporato con dispositivo di spruzzatura proporzionale, regolazione della temperatura e dell'umidità della carta al cuore.

8. Ponte trasportatore di tipo pesante

1) La parte del cavalcavia consiste nel sollevare la carta ondulata su un lato prodotta dalla macchina su un lato, sollevarla e trasportarla alla macchina per il rivestimento della colla, applicare la colla sulla macchina su entrambi i lati, trasportarla lentamente e avere una capacità di archiviazione della carta sufficiente, utile per cambiare carta e ordinare senza fermarsi.

2) Questa parte è realizzata collegando la trave principale con acciaio a 360 canali standard nazionale, acciaio 200H, acciaio 100H, ecc. E la struttura è ragionevole.Nessun jitter ad alta velocità.Le aree di trasporto e stoccaggio sono rivestite in acciaio zincato, a basso attrito, 3 set di scalette da arrampicata e parapetti di sicurezza da 1,2 pollici su entrambi i lati.Il design del pedale in rete garantisce la sicurezza del personale e un facile utilizzo.

3) Tutta la superficie del rullo dopo la molatura della cromatura dura.

4) Parte di sollevamento del convertitore di frequenza indipendente.La cintura senza giunture ad alta resistenza non ha ondulazione e lo strato superiore viene trasportato lentamente e su una lunga distanza, quindi non è facile rompere la carta.

sistema di controllo della macchina di correzione 9.Bridge

1) Rilevamento senza contatto ondulato.

2) Carta correttiva ad alta precisione.

3) Non richiede alcuna regolazione al variare della larghezza della carta.

4) Controllo ad anello chiuso, funzionamento continuo.

5) Rilevamento LED a infrarossi a grandezza naturale, lunga durata.

6) Correggere contemporaneamente il centro ei bordi della base

10. Macchina a doppia colla

1) La doppia colla è una carta ondulata convogliata dal cavalcavia.Dopo il preriscaldamento, viene nuovamente rivestito con colla e quindi incollato nella macchina a doppia faccia per incollare e incollare per produrre cartone a tre strati a cinque strati.

2) Struttura in ghisa del telaio, prestazioni stabili, preriscaldatore dello strato intermedio superiore diametro 400 mm, aumento della temperatura della carta per facilitare la pasta di colla, colla a doppio rullo di pressione in modo uniforme, scanalatura della colla in acciaio inossidabile, alimentazione automatica della colla a circolazione.

3) dopo l'estinzione della superficie del rullo di colla, la lavorazione del foro, la rettifica superficiale e l'equilibratura del tipo di fossa anilox incisa, rivestimento uniforme, minor consumo di plastica.

4) La trasmissione dell'unità di colla è collegata direttamente dal motore di conversione di frequenza attraverso il riduttore e il controllo di conversione di frequenza garantisce che la velocità lineare del rullo di colla sia sincronizzata con la macchina a doppia faccia e possa funzionare in modo indipendente.Utilizzare sensore angolare, PLC, display dell'interfaccia uomo-macchina touch screen.A seconda della diversa qualità della carta, diverse velocità controllano automaticamente la quantità di colla, in base alla diversa forma ondulata regolano automaticamente lo spazio tra i rulli di pressione, senza accumulare errori.

11. Doppia faccia

1) La macchina a doppia faccia è una carta ondulata su un lato incollata e una carta facciale laminata, riscaldamento del piano riscaldato, pasta di colla, stereotipi per produrre cartone piatto.

2) La superficie della piastra riscaldante viene trattata con la macinazione, larghezza della piastra riscaldante 600 mm, in totale 20 piastre riscaldanti, stereotipi di raffreddamento del ministro 5 m.

La piastra riscaldante è realizzata adottando la scheda del contenitore, il certificato del contenitore a pressione chiuso e il certificato di ispezione. I pannelli termici interni per la struttura di isolamento delle partizioni, il flusso di vapore a forma di S, il vapore, la funzione di separazione dell'acqua apparente, migliorano la velocità di utilizzo del vapore.

3) La piastra riscaldante adotta la struttura della piastra di pressione pneumatica.Il sollevamento della piastra di pressione adotta una struttura pneumatica.14 set di piastre di pressione pneumatica a molla sono standard.

4) Il tubo di calore della piastra riscaldante controlla la temperatura in più sezioni e dispone di un display della temperatura.

5) Il nastro di cotone superiore viene centrato automaticamente dalla valvola pneumatica di correzione e il doppio cilindro viene utilizzato per controllare il dispositivo di tensionamento del nastro di cotone a forma di S.La quantità di serraggio è grande.

6) Il nastro inferiore adotta un meccanismo di tensionamento pneumatico, la struttura è semplice e pratica, la sinistra e la destra del nastro trasportatore inferiore vengono automaticamente corrette e allineate e possono anche essere regolate manualmente su entrambi i lati.

7) Unità di azionamento del cambio che utilizza una struttura indipendente, numero ZG-500 in acciaio per ingranaggi per i materiali, l'uso della lubrificazione degli ingranaggi a bagno d'olio.

8) Componenti elettrici utilizzati marchi di fama internazionale, il funzionamento stabile e affidabile del dispositivo.

9) Motore di azionamento principale per l'energia della frequenza del motore, coppia a bassa velocità, ampia gamma di velocità, manutenzione affidabile e facile.

10) La spina dorsale principale dei profili ad alta intensità GB, struttura solida, bell'aspetto, adatto per il lavoro ad alta velocità.

12. segnapunti a lama sottile (linea a pressione zero)

1) Il servomotore sincrono controlla la fila di coltelli e fili.Ripristino automatico.Dimensione precisa.Il tempo di modifica dell'ordine è di 1-3 secondi.

2) Sistema di controllo PLC, utilizzando il sistema bus CANopen, con funzione di gestione degli ordini, dotato di un'interfaccia di ingresso del segnale sincrono con velocità dell'essiccatore.

3) HMI con touch screen a colori da 10,4 pollici, memorizzazione di 999 ordini, modifica automatica o manuale degli ordini per un singolo allarme di guasto.

4) Tre tipi di forme della linea di pressione: convesse contro il concavo (linea a tre strati), convesse contro il concavo (linea a cinque strati), convesse contro piatte, è possibile convertire tre tipi di linee di pressione elettrica. , lineare e facile da piegare.

5) Usando un coltello sottile in acciaio legato al tungsteno, lama affilata, lunga durata di oltre 8 milioni di metri.

affilacoltelli per il controllo del computer, affilacoltelli automatico o manuale, l'affilatura del tagliente può essere divisa, migliorare la produttività Efficienza.

6) Viene adottata la trasmissione a cinghia sincrona importata e il supporto della lama sottile e la sede di aggraffatura sono supportati da cuscinetti lineari e la dimensione di posizionamento è precisa senza accumulare errori.

7) Il taglio e la crimpatura sono azionati da motori a conversione di frequenza indipendenti.La porta di aspirazione viene posizionata automaticamente con l'ordine di modifica.

8) Con serbatoio di accumulo gas e funzione di protezione bassa pressione.

13. Taglierina CN

14.Macchina impilatrice automatica di grandi dimensioni

1) Adotta il trasporto a nastro ad alta resistenza a cinque segmenti, il servocomando asincrono, il conteggio automatico dei punti, il trasporto stabile e la separazione rapida e il trasporto al cesto sospeso.

2) La carta per presse Sun Gear non danneggia il cartone. La carta per presse in fibra di carbonio è estremamente resistente. Sollevamento automatico, la scheda di controllo è ordinatamente impilata.

3) Bloccare l'auto con la struttura dell'ordine, regolazione automatica. Per ottenere un'unica pila, adatta per l'impilamento di piccoli ordini.

4) L'uscita del trattore a cingoli in plastica di nylon con uscita del cestello del ministero non danneggia la carta di supporto.

5) L'interfaccia di comunicazione standard e la rete del sistema di gestione della produzione realizzano il cambio automatico e la gestione degli ordini.

6) Gondola servocomandata dell'elevatore, struttura razionale del contrappeso, efficienza energetica ottimale, dopo l'uscita del cestello, trasferisce la potenza dalla piattaforma al passaggio successivo del cingolo.

sistema della stazione 15.Glue

1) Il sistema non ha bisogno di utilizzare lo stabilizzatore durante la produzione della pasta e il liquido in pasta ha un forte potere penetrante e il liquido in pasta è stabile.

2) Il funzionamento dell'intero sistema è controllato dall'impostazione del programma e il software del sistema di controllo è progettato e sviluppato dall'azienda in base alle effettive esigenze di ciascuna fabbrica di cartone e il funzionamento è stabile e affidabile.

3) L'aggiunta di tutti i materiali è impostata dal programma e controllata dal PLC e la misurazione è accurata.

4) Il sistema è dotato di un sensore di temperatura e di un display di temperatura per controllare la temperatura della colla per garantire che le molecole di amido siano più solubili in acqua e allo stesso tempo per evitare che la qualità della colla sia influenzata dalla temperatura ambiente e causando grandi cambiamenti.

5) Questa apparecchiatura è dotata di un programma di lavaggio automatico della vasca.Dopo l'erogazione della colla, il corpo del serbatoio viene automaticamente pulito.

6) Il sensore di livello del liquido di ciascun serbatoio di stoccaggio del punto di colla viene utilizzato per monitorare il livello del liquido.Quando il livello del liquido è basso, il PLC seleziona automaticamente la formula e prepara la pasta in base ai diversi punti di colla.

7) Il tempo di taglio e agitazione è controllato dal PLC tramite l'impostazione del programma.

8) Dopo l'alcalinizzazione in alcali liquidi, le compresse vengono conservate nel serbatoio di stoccaggio degli alcali;il livello del serbatoio di trasferimento dell'alcali è controllato dal PLC.Quando viene raggiunto il limite inferiore impostato, viene automaticamente ricaricato dal serbatoio di stoccaggio dell'alcali attraverso la pompa.

9) Quando il livello del materiale del serbatoio di stoccaggio dell'amido scende al sensore di livello del materiale, il sistema emette automaticamente un allarme per richiedere l'aggiunta di materiali e vibra l'aggiunta di materiali.

10) L'alimentazione della colla viene inviata automaticamente al serbatoio di stoccaggio della colla tramite la pompa pneumatica a membrana comandata dal PLC.

16.Sistema a vapore

1) Fornisce energia termica per le apparecchiature termiche della linea di produzione per mantenere stabile la temperatura di lavoro.

2) Ogni unità è progettata come un sistema di alimentazione del vapore indipendente per piccole unità, con risparmio energetico e facilità di regolazione.

3) Ogni gruppo di unità idrofobiche è dotato di un bypass vuoto, che raffredda rapidamente l'apparecchiatura quando la produzione viene interrotta.

4) Sifone a sfera galleggiante, con dispositivo di svuotamento, valvola di ritegno in acciaio inox, per evitare perdite.

5) Il tubo metallico viene utilizzato per il collegamento flessibile tra il sistema di tubazioni e i componenti di riscaldamento rotanti, in modo da prolungare la durata del giunto rotante.

6) Tutti i tubi del vapore nella macchina sono realizzati con tubi in acciaio senza saldatura per garantire la sicurezza d'uso a pressione normale.

1. Adotta un imballaggio a prova di umidità e antiurto adatto per strade a lunga percorrenza.

2. Trasporto e vari tipi di condizioni meteorologiche.Una serie completa di manutenzione e funzionamento.

3. I manuali sono inclusi.
